Для хорошего смартфона важно иметь мощную батарею, которая не будет быстро разряжаться или давать сбои при высоких нагрузках. Несмотря на то, что в honor 10 аккумулятор имеет емкость 3400mah, после нескольких сотен циклов разряда-заряда, он будет все меньше держать заряд. А если вы обнаружили еще деформацию батареи, то это все сигнализирует о том, что необходимо поставить новую.

В данной пошаговой инструкции мы расскажем, как осуществить замену. Данный вид ремонта имеет среднюю сложность, так как задняя крышка устройства и сам АКБ крепко приклеены. Статья имеет рекомендательный характер и не призывает осуществлять разбор без соответствующих навыков.


Примерное время работы – 60 минут. При условии выполнения всех рекомендаций.


Необходимые инструменты:
  • Инструмент для извлечения батареек
  • Плоские отмычки
  • Фен
  • Коробочка для хранения винтов
  • Инструмент для открывания
  • Пинцет
  • Пластиковый инструмент для отрыва
  • Стальной лабораторный шпатель
  • Присоска
  • Отвертка крестовая 1.5мм (Phillips PH00)
  • Спирт
  • Клей или двухсторонний скотч
  • Опционально: Новая задняя крышка на honor 10, при условии, что старая была деформирована.
ШАГ 1 – Выключите смартфон

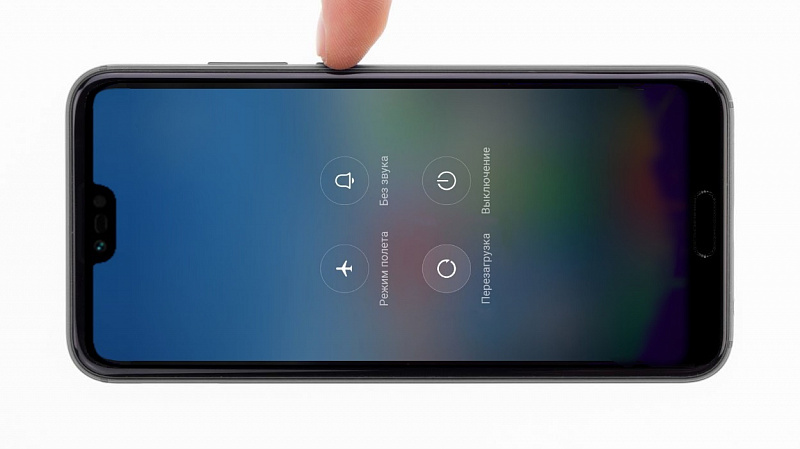

  1. Удерживайте кнопку питания, пока не появится меню с опцией «Выключение»
  2. После выключения дождитесь, пока экран полностью погаснет.

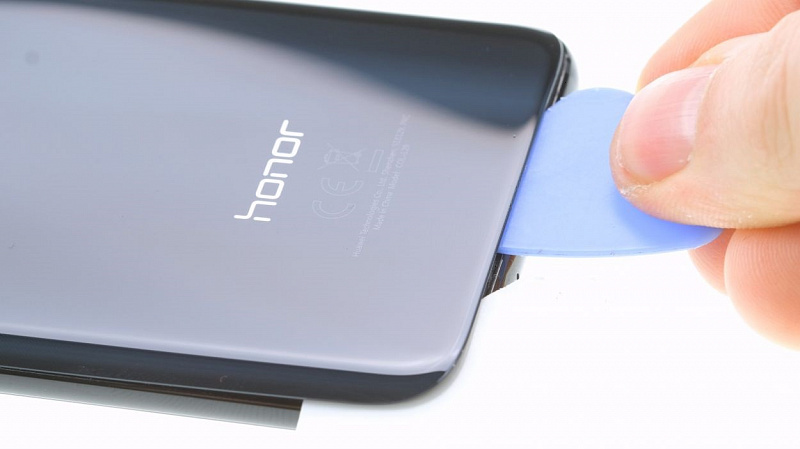

ШАГ 2 – Снимаем заднюю крышку
На данном шаге будьте аккуратны и внимательны, так как задняя панель может сломаться. При необходимости нагревайте поверхность несколько раз. Не торопитесь. Для открытия используйте только пластиковые вскрыватели.

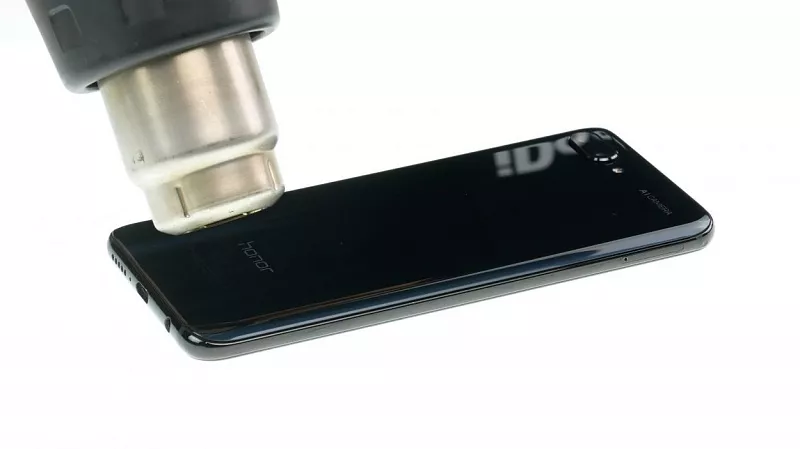

  1. Прогрейте феном края задней крышки равномерно, чтобы ослабить клей. При необходимости прогревайте несколько раз.

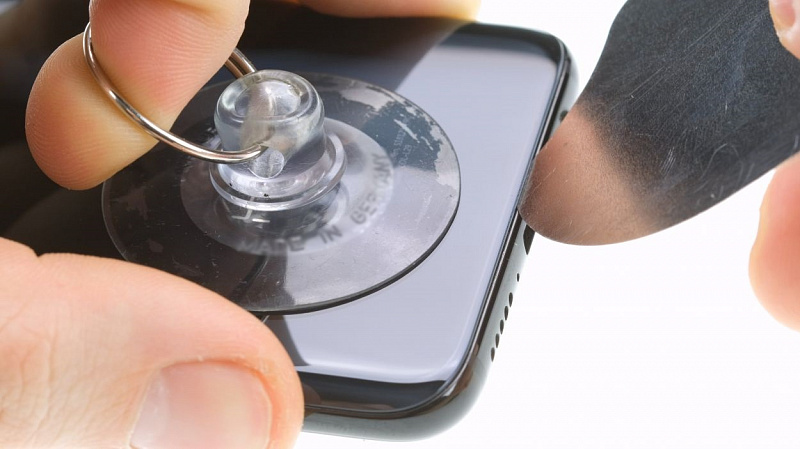

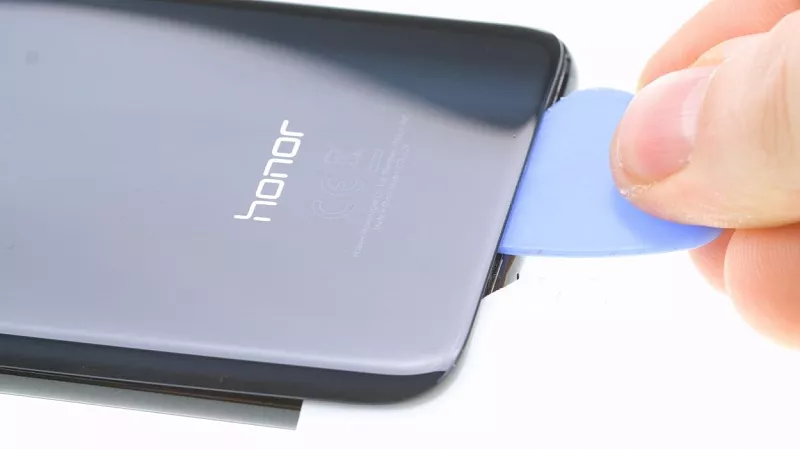

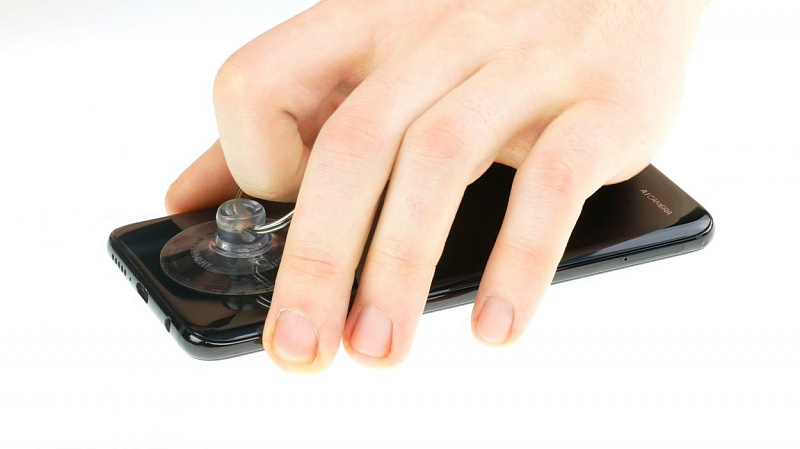

  2. Поместите присоску на крышку, слегка оттягивая присоску наверх. Далее, в образовавшийся зазор поместите пластиковый инструмент для открывания «Вскрыватель».
  3. Проведите вскрывателем по граням, чтобы равномерно ослабить клей и отделить крышку от корпуса.

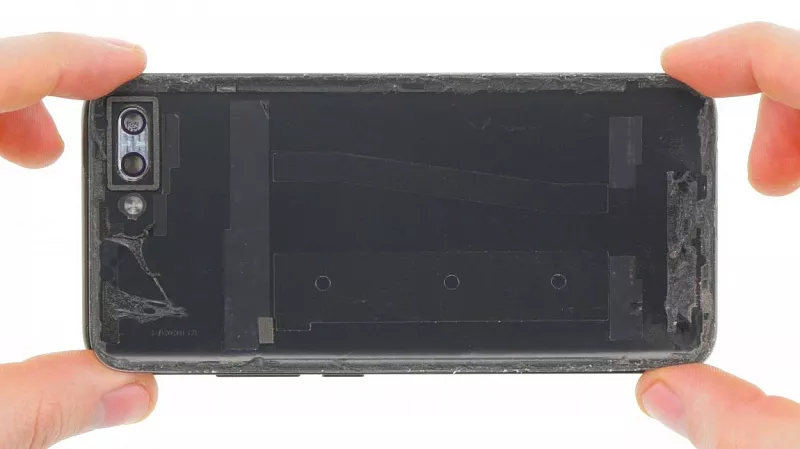

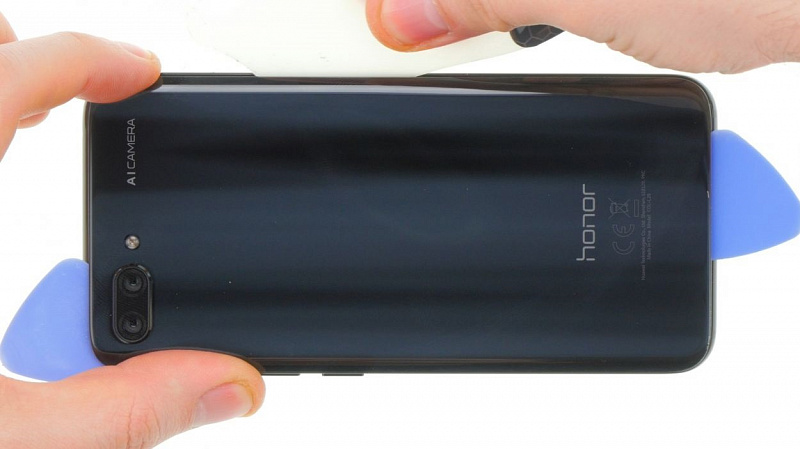

  4. В получившиеся зазоры на гранях поместите другие вскрыватели. Отделите крышку от корпуса и отложите в сторону.
1c1018375d74808476da1f1f148153bf.jpg ca55ea8c722db01df27b304f0e959c87.jpgb3c781e8dcb9878d483e2086cd8455c8.jpg 3db7a4b279cf2d8aa7235ec172444fe3.jpg679a2d950fbf4a4c6939d6bb75c3fd9c.jpg

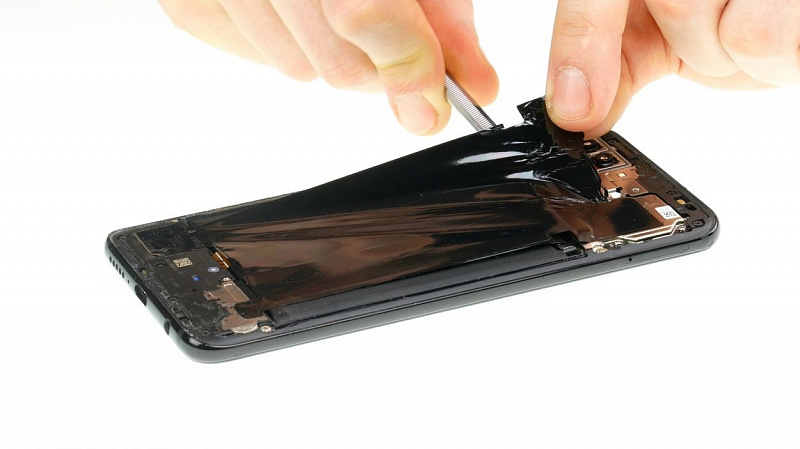

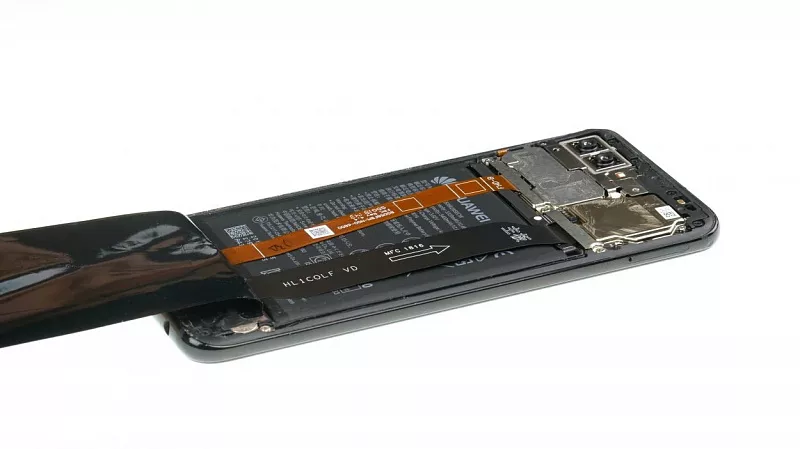

ШАГ 3 – Снимите защитный тепловой экран
Детали и компоненты в смартфоне защищены черной графитовой пленкой, которая служит для лучшего распределения тепла.

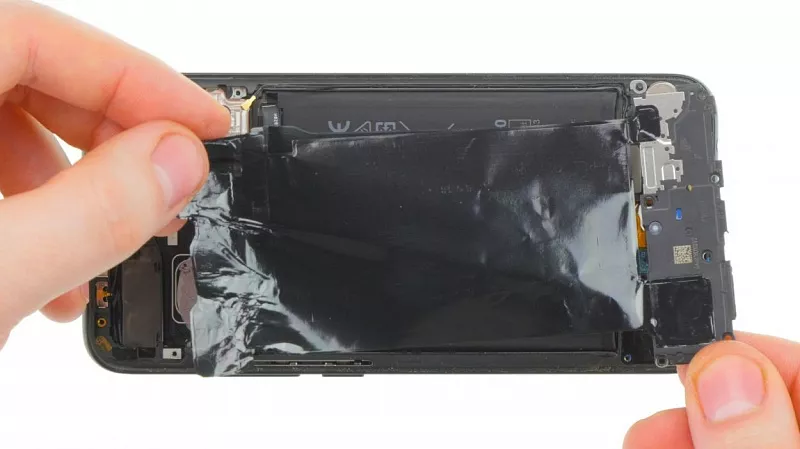

  1. Приподнимите и загните вниз фольгу. При необходимости используйте фен, чтобы ослабить клей.
3fff98cfd7a62279160ec5b66caf3fe1.jpg 8d70d0e7759859313f6554546aa45f9d.jpg

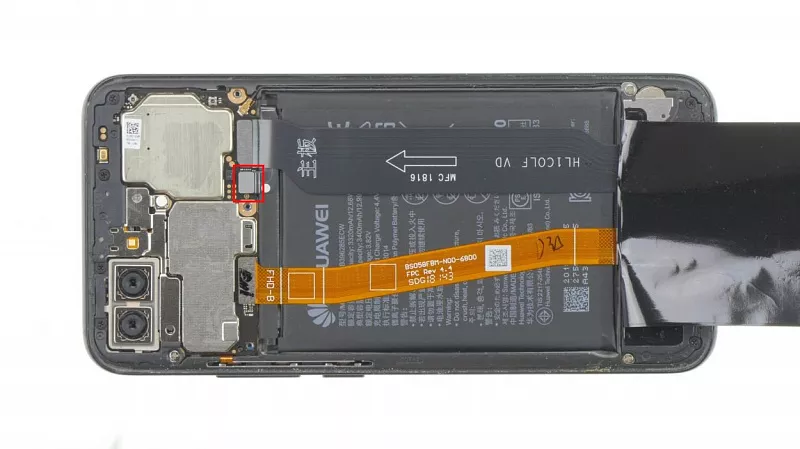

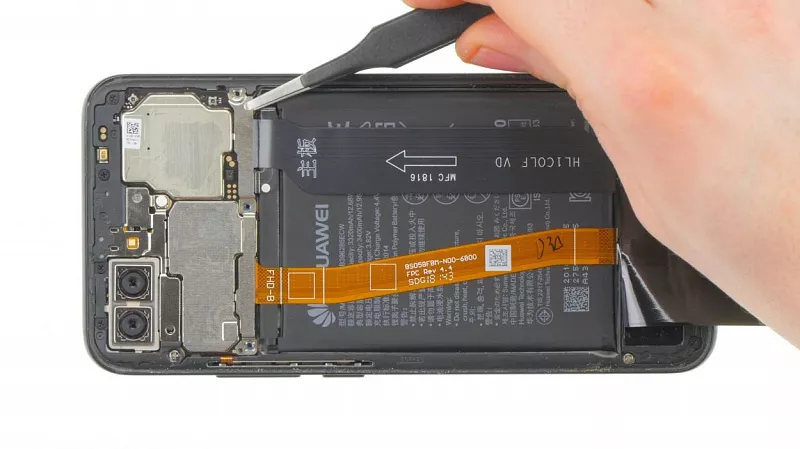

ШАГ 4 – Отключаем аккумулятор
В этом шаге необходимо будет отключить разъем батареи, чтобы избежать короткого замыкания во время ремонта. Для работы вам понадобиться крестовая отвертка 1.5 мм, чтобы открутить винты на защитной панели. Отложите винты в сторону. Рекомендуем запомнить последовательность действий.
  1. Выкрутите крестовой отверткой винты и снимите защитную крышку. Она отщелкивается сверху.

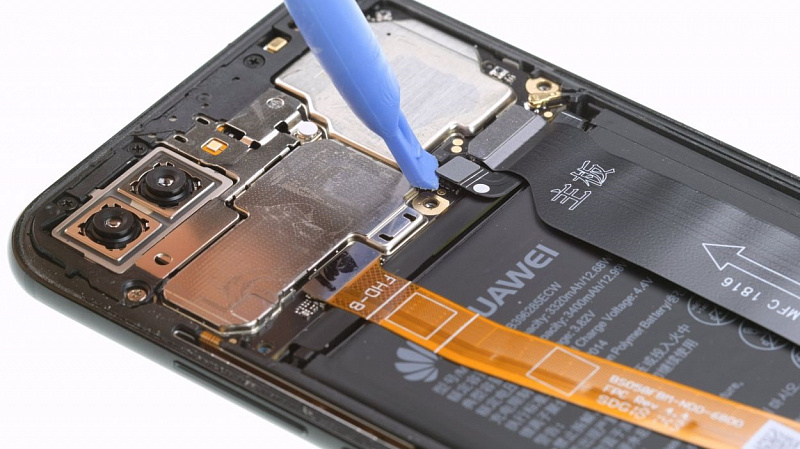

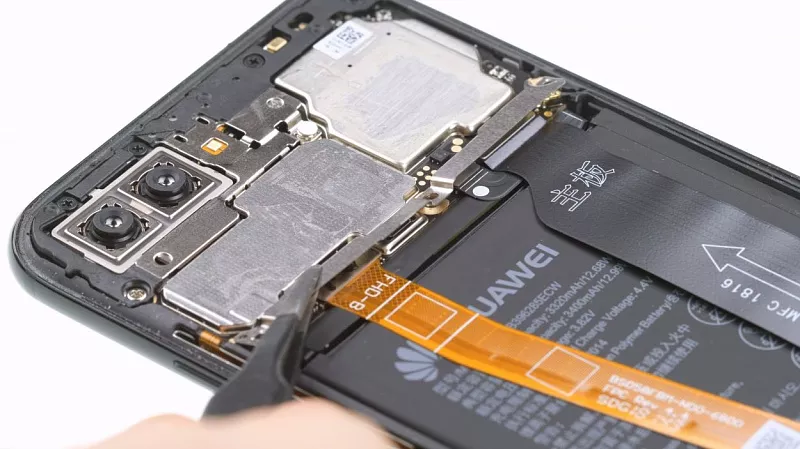

  2. С помощью пластиковой лопатки аккуратно отсоедините разъем АКБ от материнской платы. Постарайтесь не задевать компоненты на плате.
46ac699cc870c5365dff1369bb8b7eb6.jpg 0e7fcc3152a37faed0d583813464954a.jpgf669045737c845076229d35cfaca58ca.jpg 386af14c080a5fe7ca7f0dabbe7c2a4c.jpg

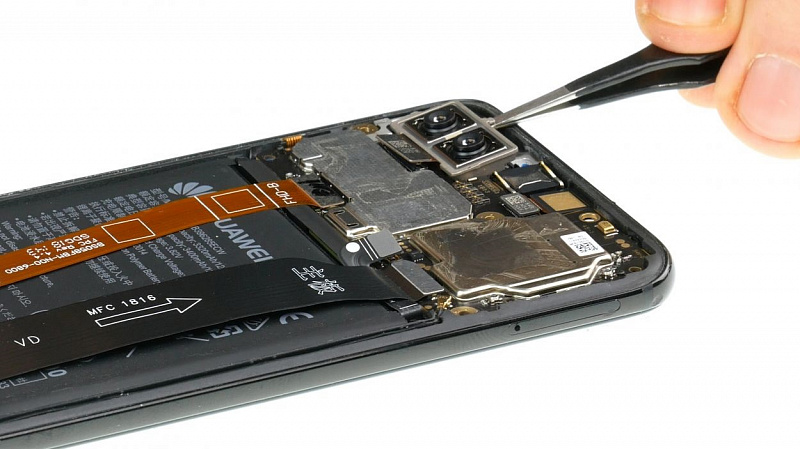

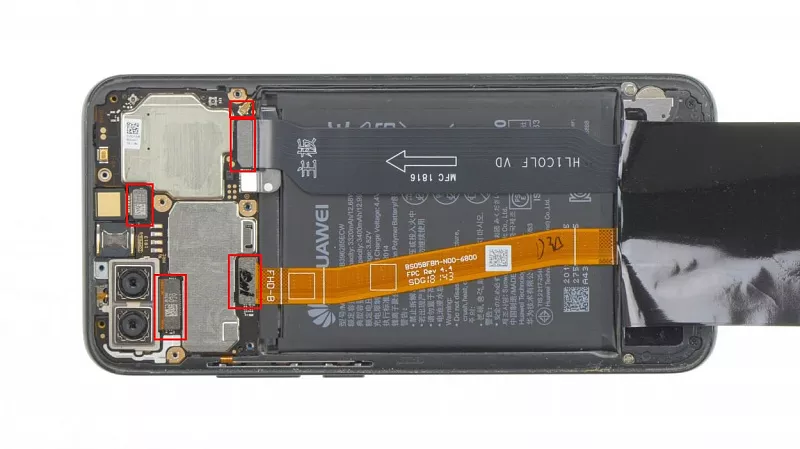

ШАГ 5 – Снимаем материнскую плату и камеры
На самом деле, извлекать материнскую плату при замене аккумулятора не нужно. В этой инструкции мы все равно предлагаем совершить это действие, по причине того, что АКБ прочно приклеен к корпусу. И, прикладывая силу для отрывания и извлечения батареи вы можете повредить плату. При откручивании винтов обратите внимание на их размер, они разные. Запомните последовательность, чтобы потом без труда вернуть все на место.
Если вы не хотите снимать плату, пропустите этот шаг.

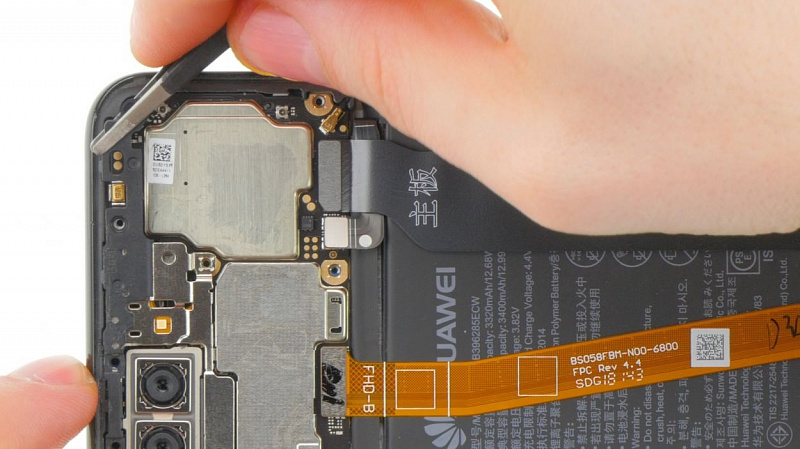

  1. Снимаем два модуля камеры. Их контакты закрыты защитной панелью.

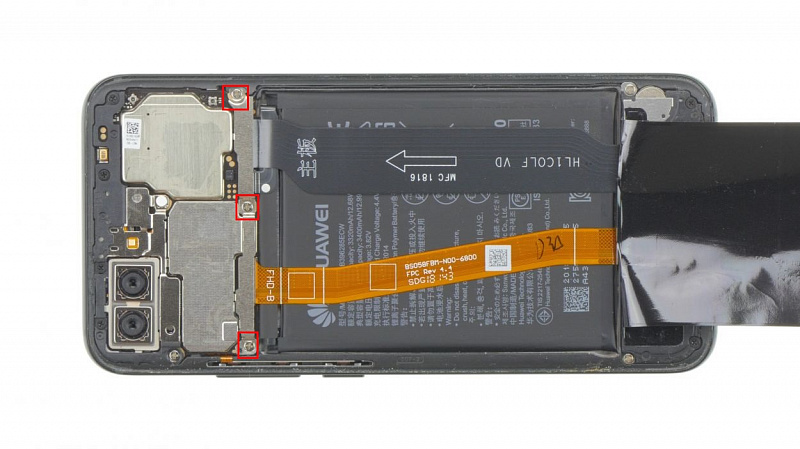

  2. Откручиваем винты защитной панели. Один из них закрыт белой наклейкой. Отложите винты в сторону. Не перепутайте с винтами из предыдущих шагов.

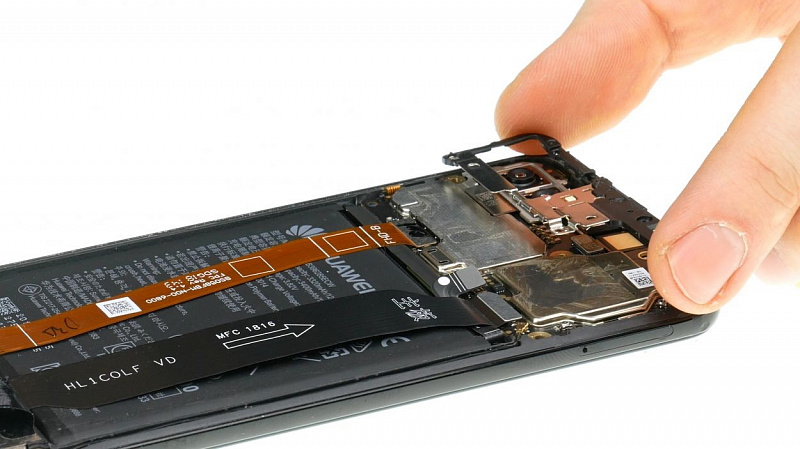

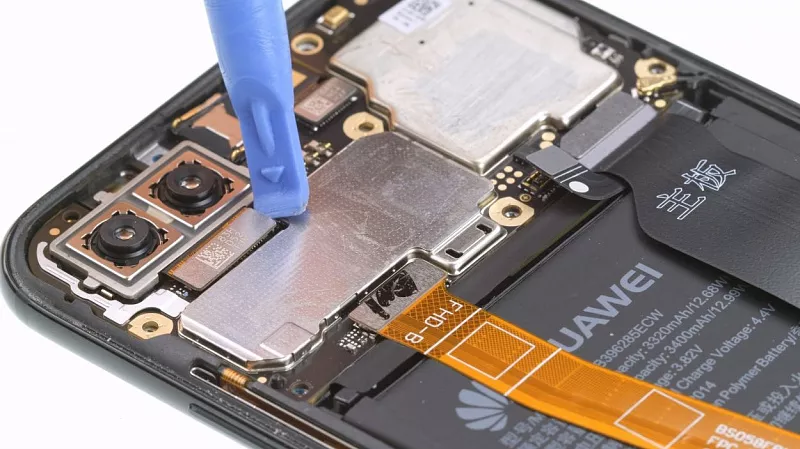

  3. С помощью пинцета аккуратно приподнимите и отделите защитную панель.
  4. С помощью пластиковой лопатки отсоедините разъемы.

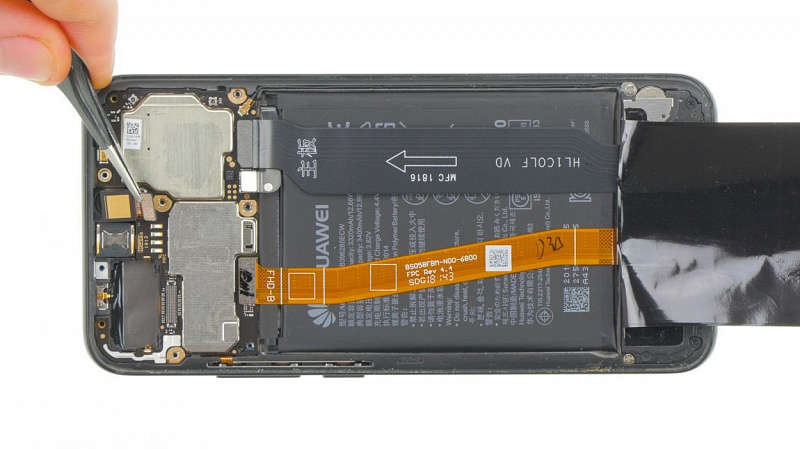

  5. Теперь вы можете снять обе камеры. (Будьте аккуратны, не оставляйте отпечатки пальцев или пыль на линзах камер).
f3c7a11de9b0de872de34edeaf36a4bd.jpg 02b9df60bcfe724d48304c76397744fd.jpge687c8fc827b6de60b5136df0c6b3db5.jpg 4d70c2e5cf5bb491ddbaaa67bd84c2bd.jpg2b3595e6b9292e14e1a1cf487d0247f3.jpg e9bb390c94bced0a93d2030b6fda0b27.jpg

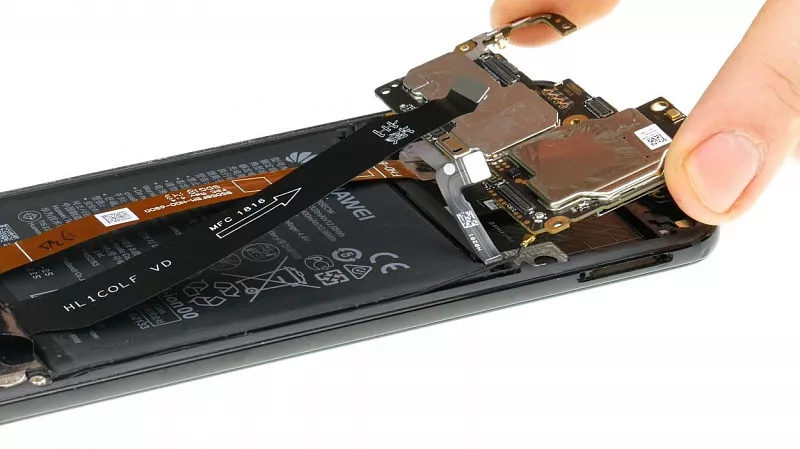

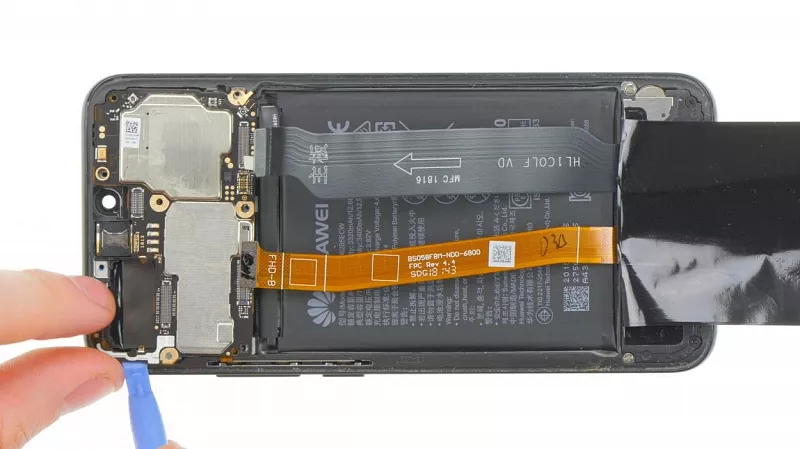

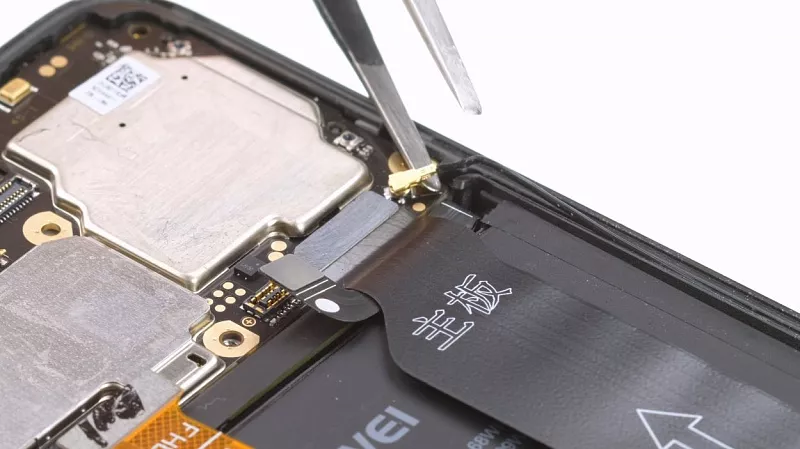

Далее необходимо отсоединить еще несколько шлейфов.

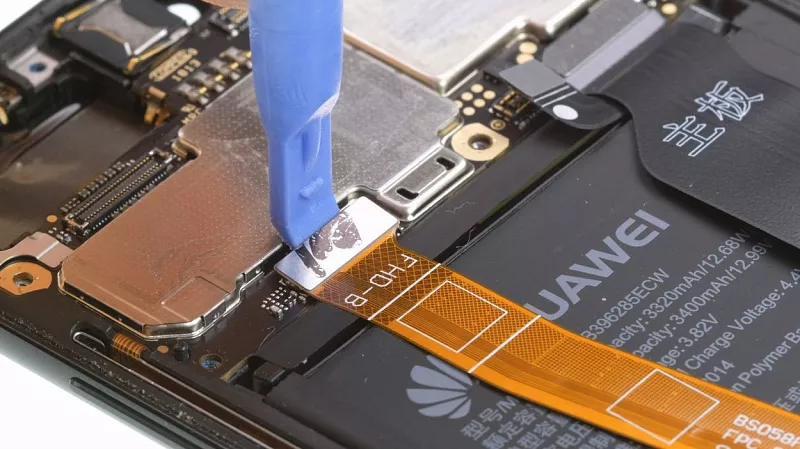

  1. Отсоедините контакты гибких плоских шлейфов, которые соединяют дисплей, плату зарядки с материнской платой.
  2. С помощью пинцета аккуратно отключите антенный кабель. Не отрывайте, а осторожно отсоедините.

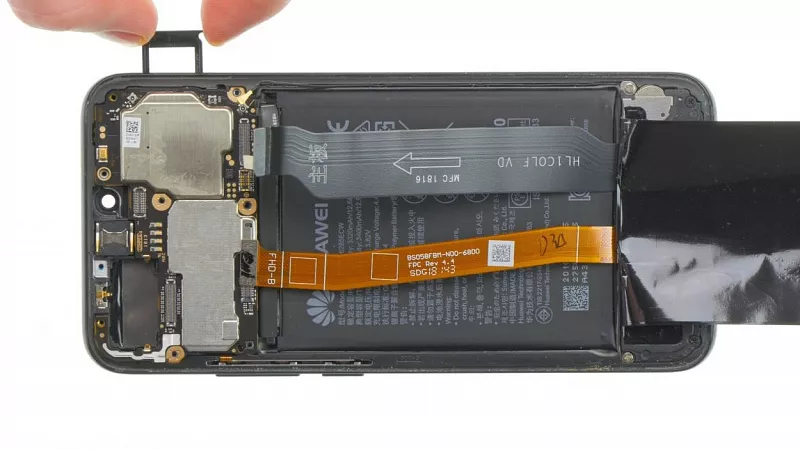

  3. Вытащите лоток для SIM-карты, используя специальный инструмент для открывания или булавку.
  4. Теперь приподнимите плату и осторожно ее вытащите.
84565605f598a4cecf8242d1d10df94f.jpg d231b6280f3ce1570ff075237099b5d6.jpg9b2b67706e16a58d8b93b6e2ff4c9f8a.jpg 4199fb4d15da1ce44805eeb46e0d443d.jpg

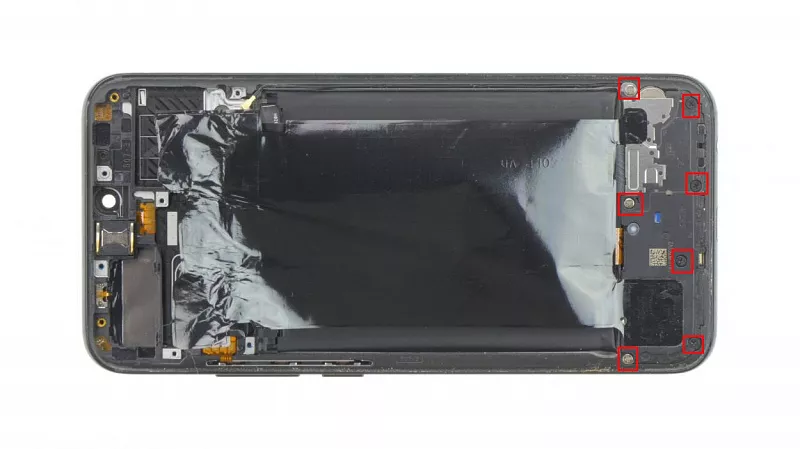

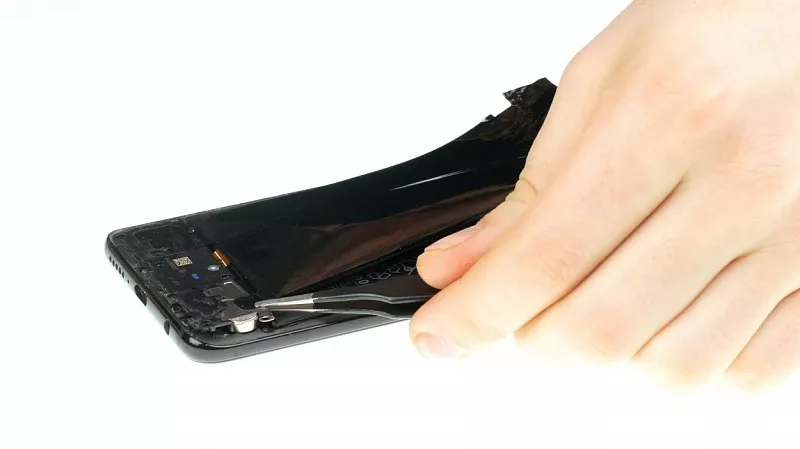

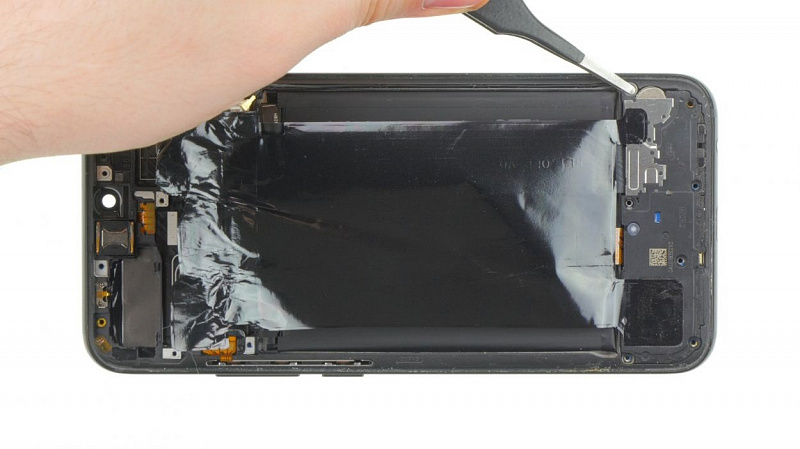

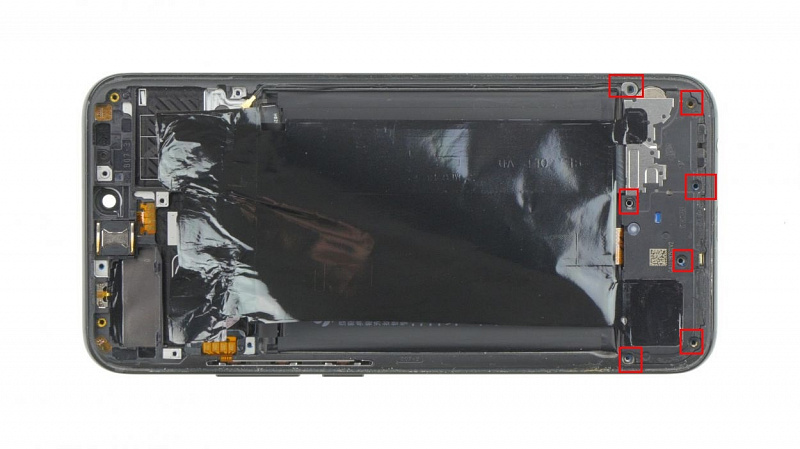

ШАГ 6 – Вытащите полифонический динамик
Динамик зафиксирован несколькими винтами и клеем. Для работы отогните черный тепловой экран обратно, подготовьте отвертку и, при необходимости используйте фен.
  1. Открутите винты, отложите в сторону. Не перепутайте с винтами из предыдущих шагов. Они разных размеров.

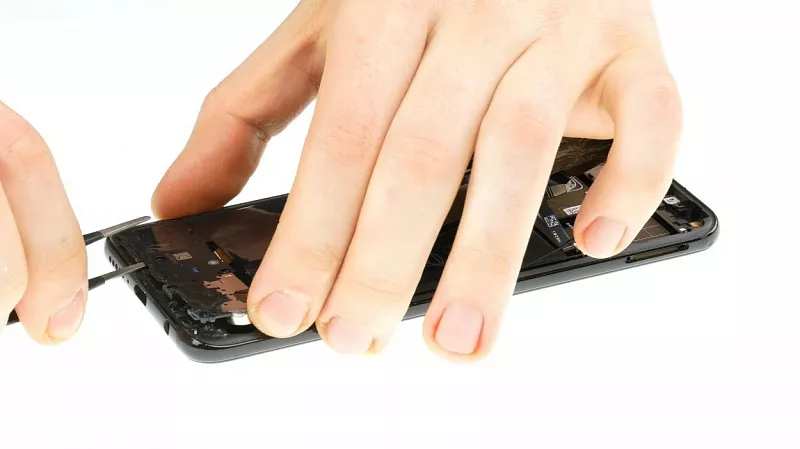

  2. С помощью пинцета аккуратно сдвиньте динамик, до момента пока не сможете его приподнять. Не дергайте, при необходимости ослабьте клей феном, но скорее всего динамик и так поддастся.
c7d2966761f14a7bcf8e612f0ccaf9fa.jpg f97c25be2ff6874cdb2b86977254f12e.jpg289caf8764fd377a574e98bf34e13967.jpg

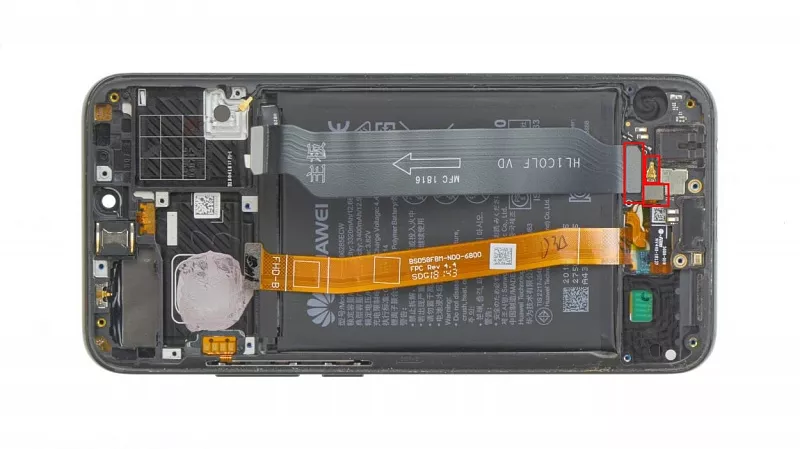

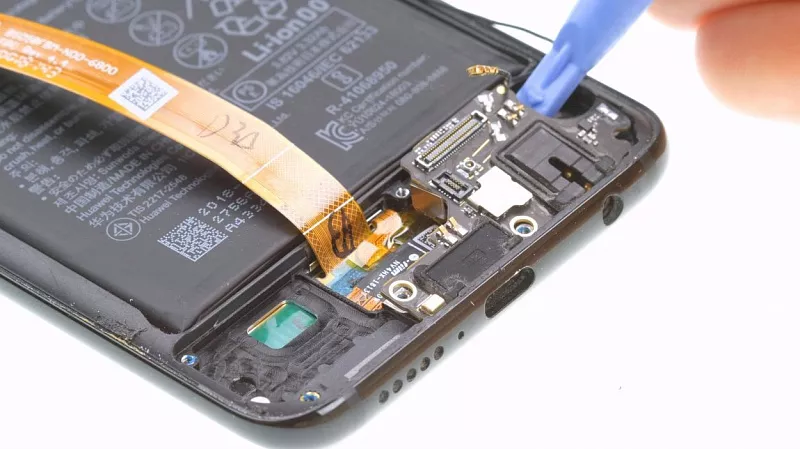

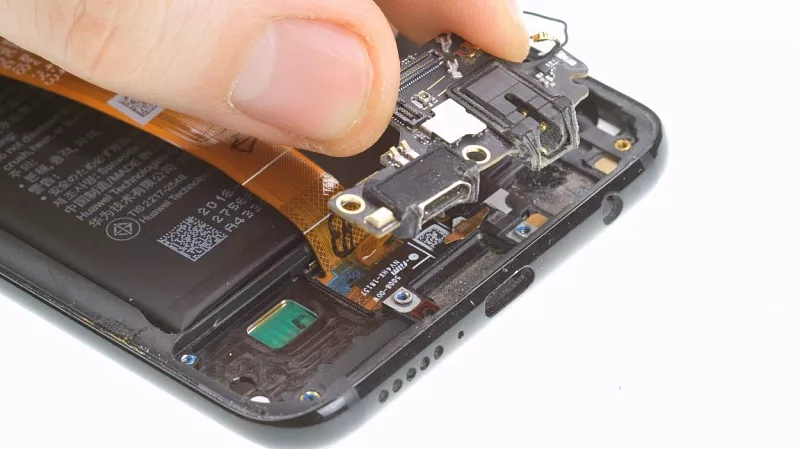

ШАГ 7 – Отключите плату зарядки

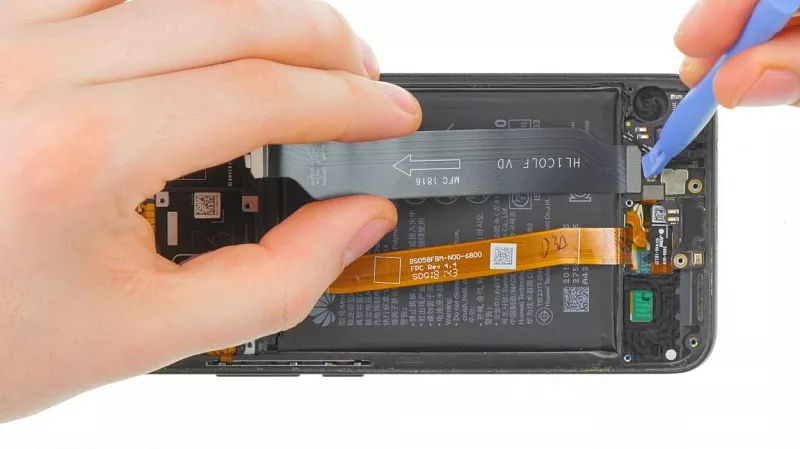

  1. Уберите гибкий шлейф, который идет над батареей, аккуратно ослабив разъем.
Снимать плату зарядки не обязательно, но в данной инструкции мы рекомендуем все-таки извлечь плату.

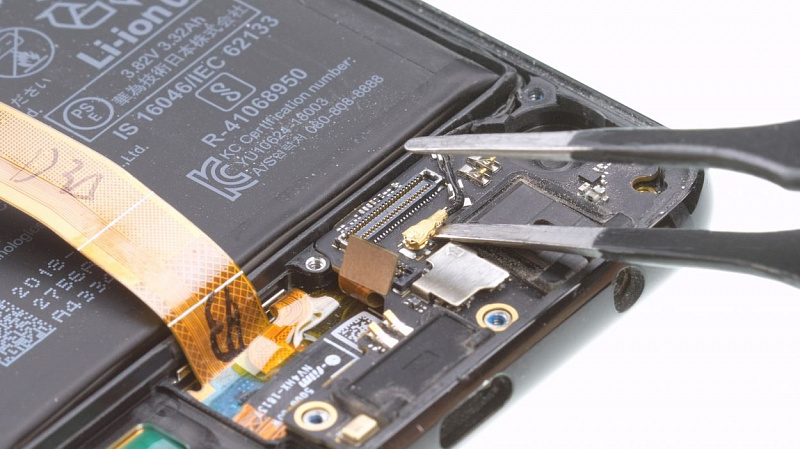

  1. С помощью пинцета освободите антенный кабель черного цвета, вытащив его из зажимов.

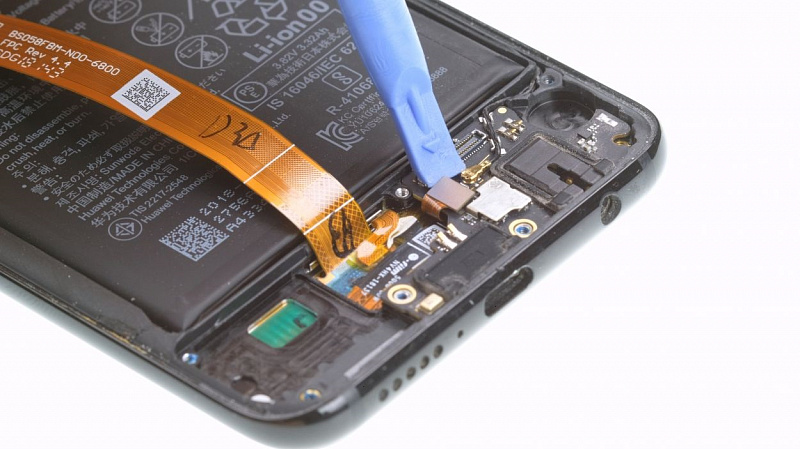

  2. Отключите датчик отпечатков пальцев.
  3. С помощью лопатки аккуратно приподнимите плату зарядки и оттолкнув от рамки, вытащите.
85e5e62696c1485e44903eeb86e49b4f.jpg 14a6801a27c0678545d9d5f4a8b85286.jpgdf61aec9181b68fb9fdf16d0d37264fa.jpg cd319b9f9a12b14b14a14a4b789f6f45.jpgbeceba7dbe060c86216dc4491c1ccd6d.jpg

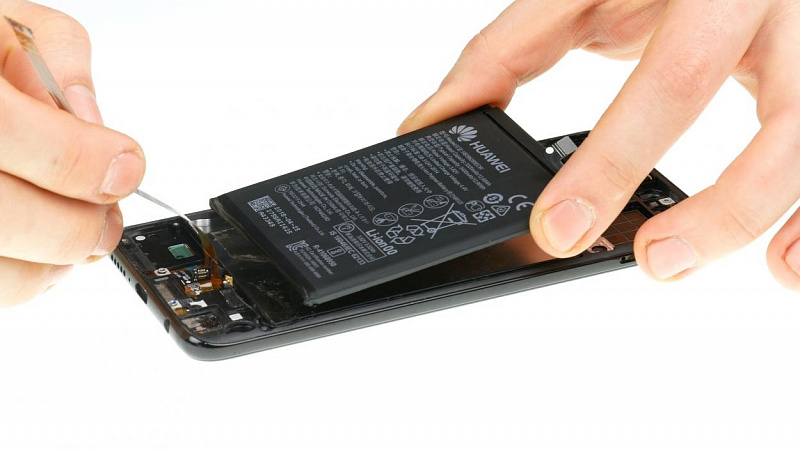

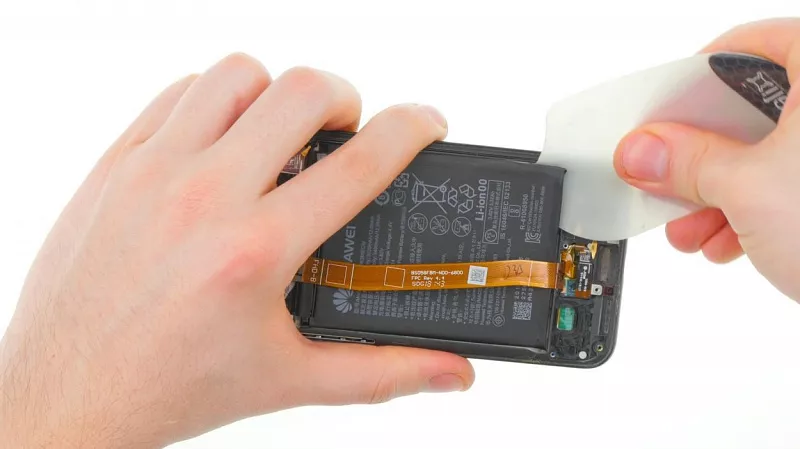

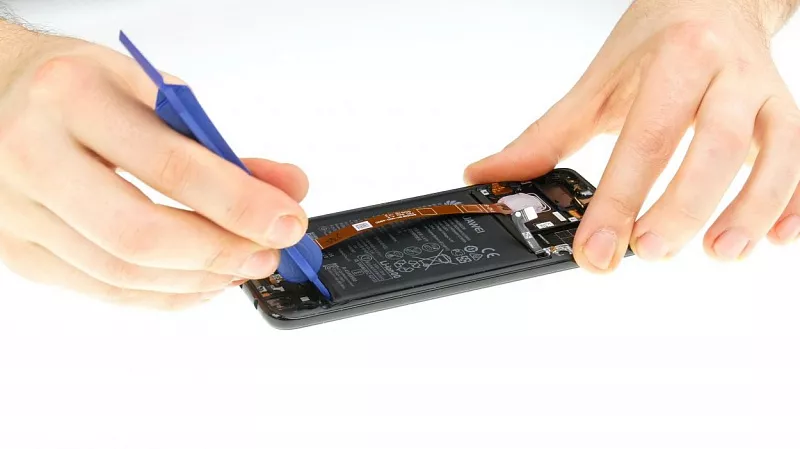

ШАГ 8 – Достаем аккумулятор

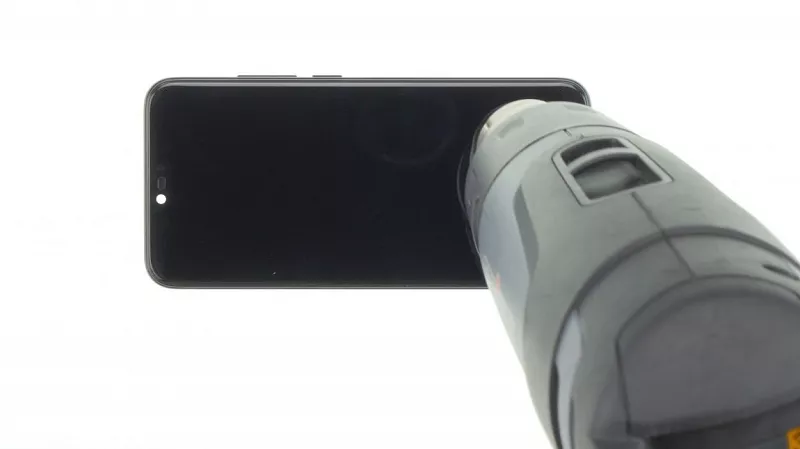

Так как батарея крепко приклеена к корпусу, лучше ослабить клей с помощью фена. Нагрев осуществляется с противоположной стороны от АКБ устройства.

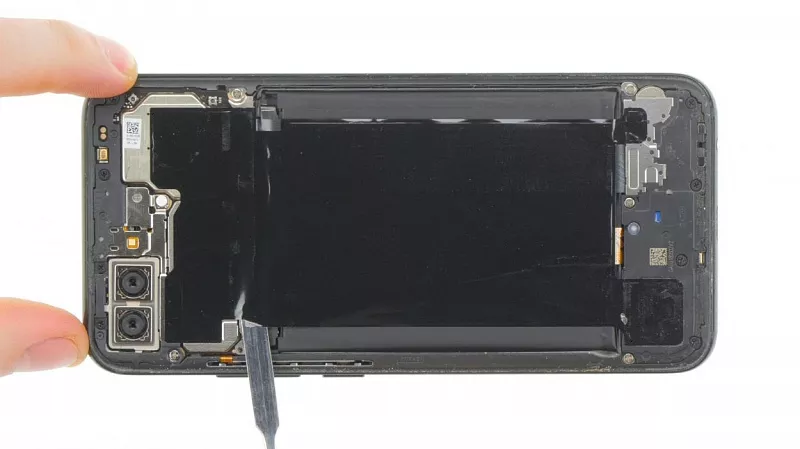

  1. После нагрева поместите плоский тонкий инструмент под аккумулятор. Если возникнут трудности, используйте более широкий инструмент.

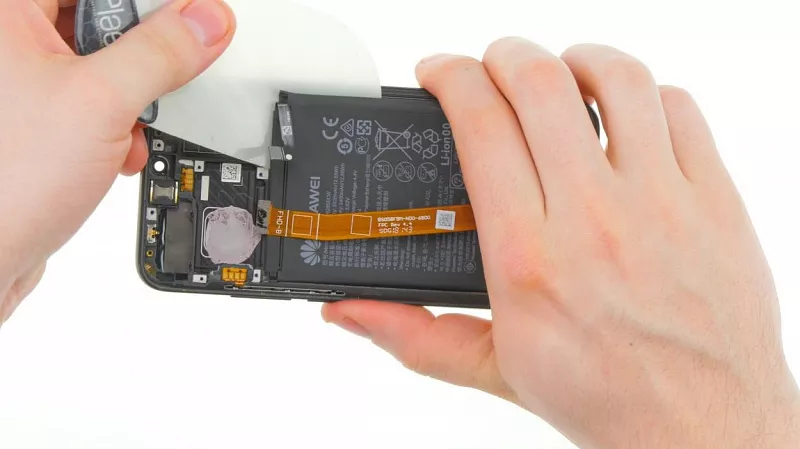

  2. Постепенно приподнимая батарею извлеките ее из корпуса.
Будьте аккуратны, не деформируйте батарею и не повредите корпус.
21b975848ba8dd3b6d921c0f69186155.jpg 51172b85dc6122da1bbe0aca41e9cc95.jpgaccb599b2cb555b9358c01cee9dcaffd.jpg 730dfcb739a6a310d922920e9787f15e.jpg


ШАГ 9 – Подготовьте новый аккумулятор
Прежде чем установить новый АКБ, удалите остатки клея, оставшиеся в смартфоне после старой батареи.
  1. Снимите защитные пленки с поверхности новой батареи. Если на ней нет клейкой поверхности, нанесите специальный двухсторонний скотч.
ШАГ 10 – Поместите аккумулятор в смартфон

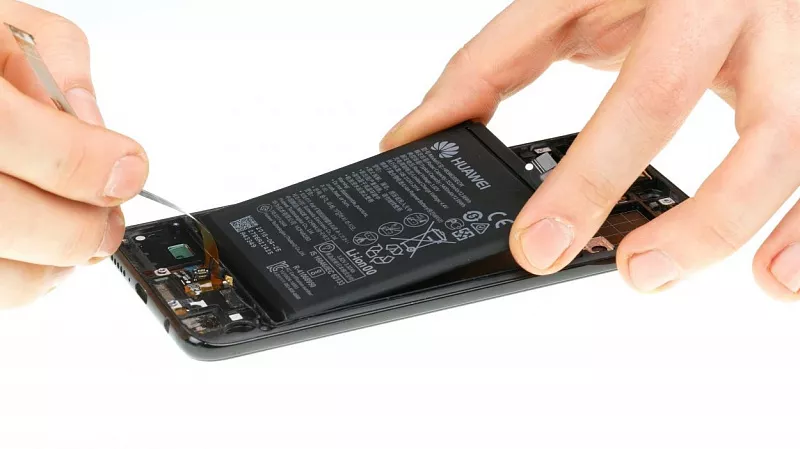

  1. Аккуратно поместите батарею в корпус, на место старой. Проверьте, что у АКБ вокруг есть пространство и она не прижимается к одной из сторон.


ШАГ 11 – Возвращаем все на место
На этом шаге будьте внимательны, соблюдайте последовательность.

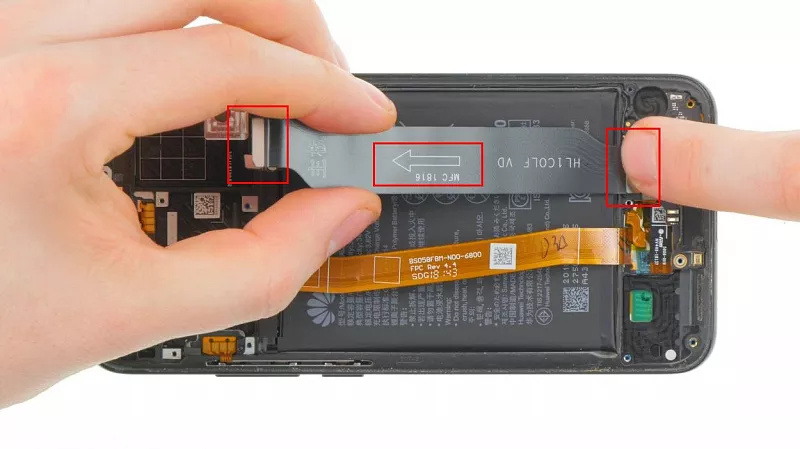

Возвращаем разъем зарядки, антенну и шлейф
  1. Проверьте, что резиновые заглушки платы зарядки и разъема наушников находятся на плате.

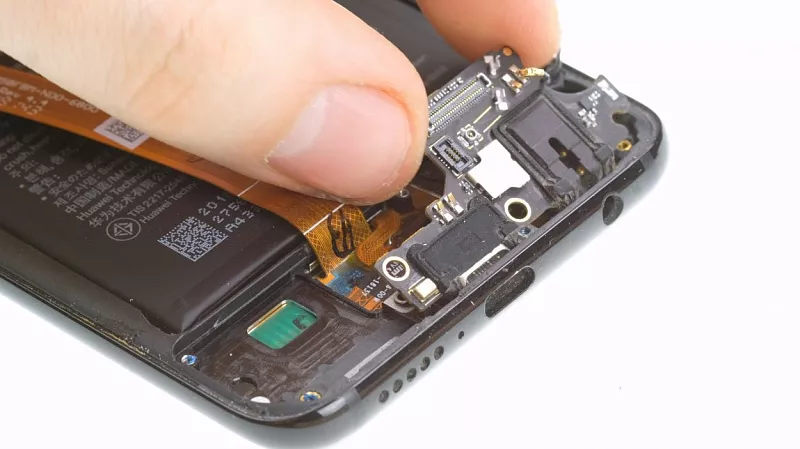

  2. Поместите плату зарядки на место и слегка нажмите на нее, чтобы она встала на свое место.

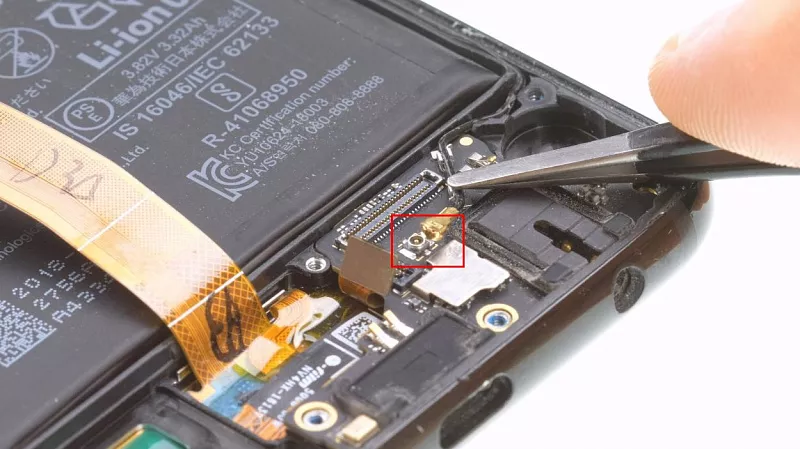

  3. Подключите черный антенный кабель, поместите его в скобы.
  4. Далее подсоедините датчик отпечатка пальцев и широкий гибкий шлейф. Белая стрелка на шлефе должна указывать наверх.
4585234dc4378202dc837e4bedf17dda.jpg 816bb52b4967be37b803e51700fa14e6.jpg


Возвращаем динамик
  1. Поместите динамик с теплозащитным экраном на место, он должен четко встать на свое место без особых усилий.
  2. Прикрутите винты крестовой отверткой.

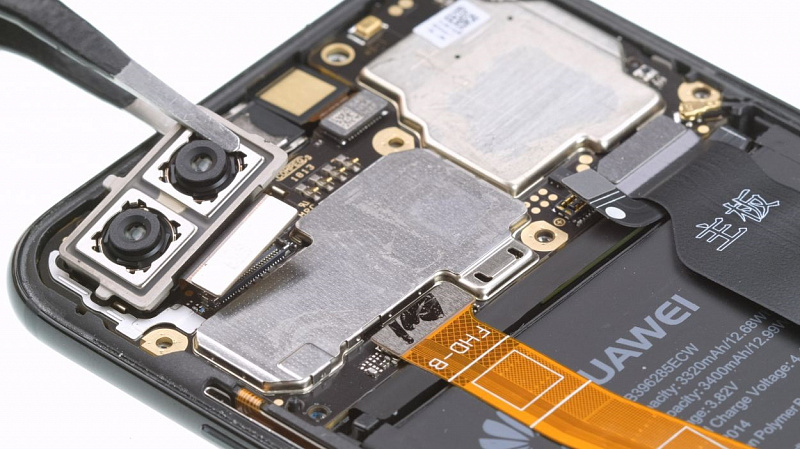

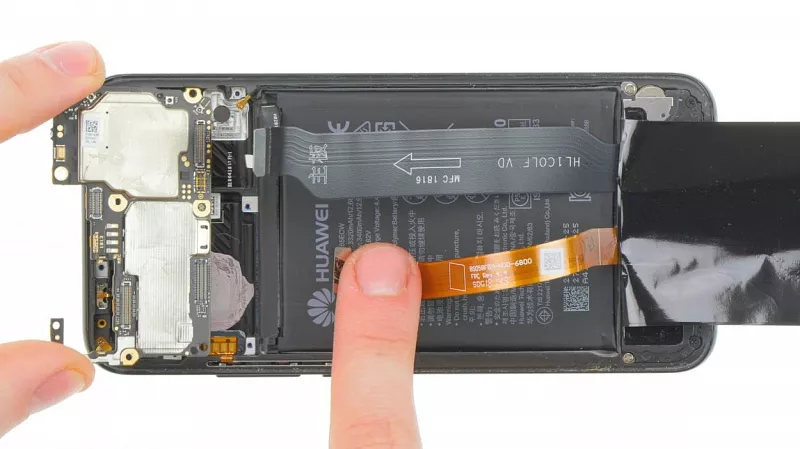

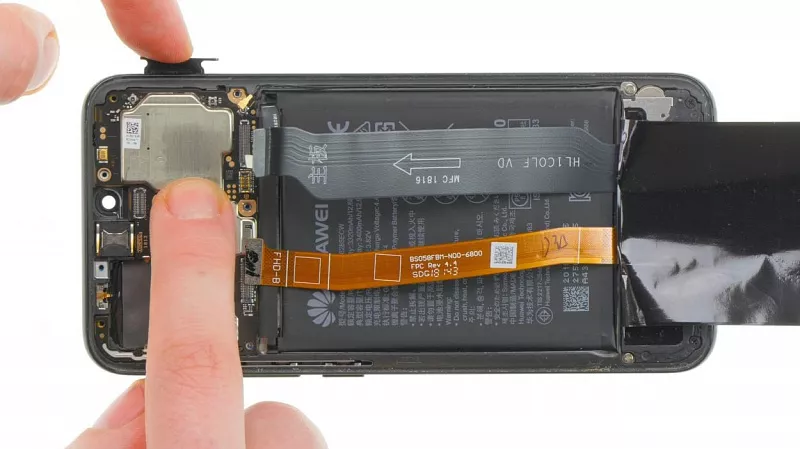

Поставьте материнскую плату и камеры на место
  1. Поместите материнскую плату в смартфон, проверьте, что под ней не застряли какие-либо шлейфы.
  2. Не прилагая особых усилий нажмите на плату, чтобы она правильно встала на место.
  3. Верните на место лоток для SIM-карты. Он должен без труда вернуться в свой разъем. Если же вы чувствуете, что лоток не помешается, не давите на него с силой – проверьте материнскую плату, скорее всего она вставлена неправильно.

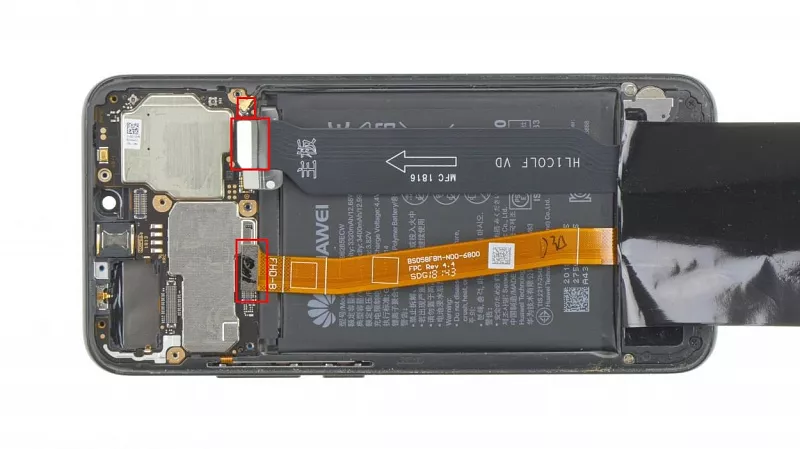

  4. С помощью пинцета и пластиковой лопатки аккуратно подсоедините гибкие шлейфы и антенный кабель. Не давите с силой на разъемы, они должны защелкнуться с легкостью.

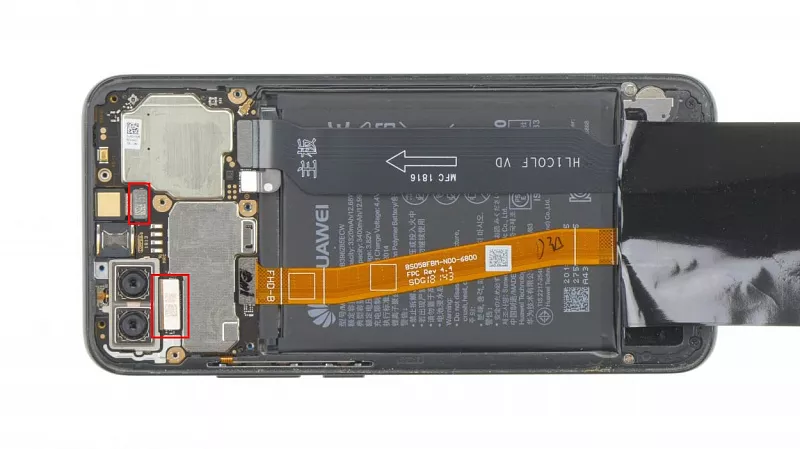

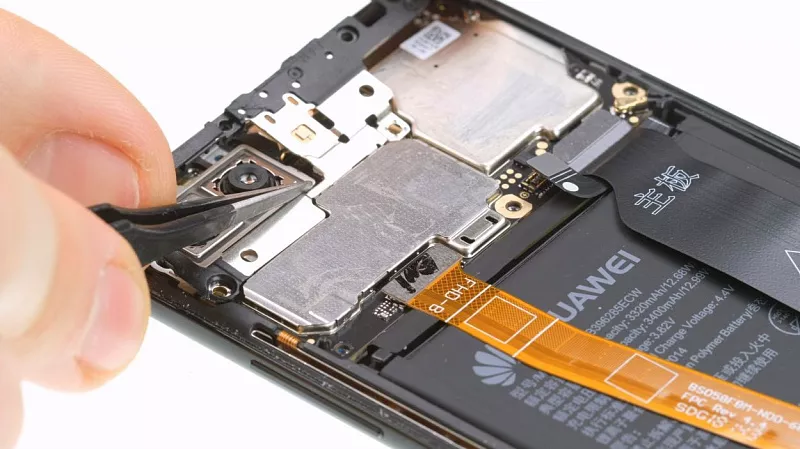

  5. Поместите оба модуля камеры на место и защелкните разъемы.
  6. Верните защитную крышку, защелкнув ее снизу. Слегка надавите на крышку, чтобы она встала на место.

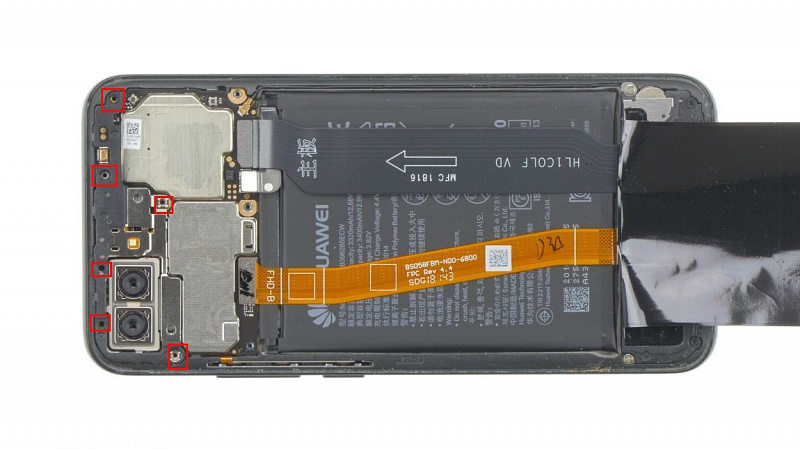

  7. Закрутите винты. Обратите внимание, что они имеют разную длину. Ранее вы должны были запомнить последовательность их откручивания, чтобы с лёгкостью вернуть на место.
6e222edf9c05528d7efd8eda01a71c1e.jpg 882354b88f5f967d454117cdd9d83282.jpg8af2d1ce1cb786383f591f67ba089317.jpg 6920c864682b360100b19e4663c18ddb.jpga46fd053ab7c74a670d46f8f739535c4.jpg 3621f856708ca3926def8b37d29b361e.jpgd2ca4c5885878ce29a65057d428c99bb.jpg 98c9416563979f55a94d70f2cb93033f.jpg


Подключаем разъем аккумулятора

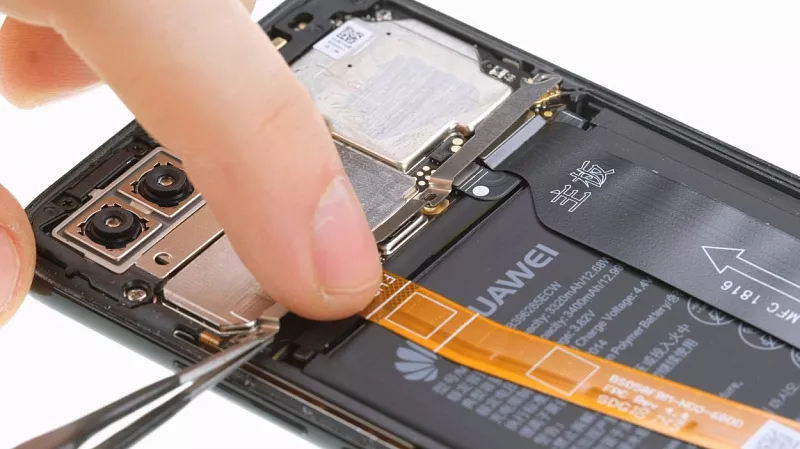

  1. Подсоедините разъем батареи к плате.
  2. Поместите крышку и затяните винтами. Она зацепляется сверху.
  3. Далее верните черную фольгу на место и приклейте ее.
f66391764963ccf5cbc60387c6203c7a.jpg e1b7c51ded202019d7883c159866e2b1.jpg


Подготовка задней крышки
Чтобы установить и закрепить заднюю крышку вы можете использовать старый клей. Но мы советуем удалить его, обезжирить поверхность и нанести новый клей, для наилучшего сцепления.
  1. Зачистите края крышки от старого клеящего состава. Обезжирьте поверхность спиртом.
  2. При нанесении нового клея будьте аккуратны и не переборщите, так как излишки могут попасть внутрь на детали.
Приклейте крышку к смартфону

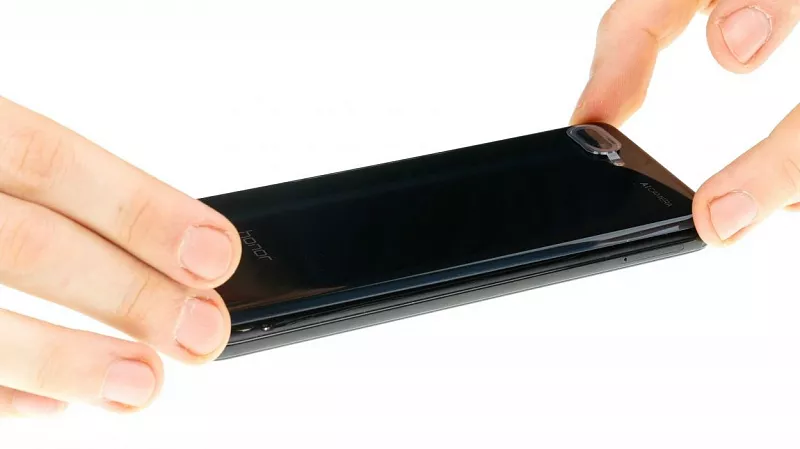

  1. Теперь вы можете приклеить крышку обратно. Аккуратно и ровно держите ее над устройством и присоедините.
  2. Необходимо плотно прижать заднюю панель по краям, чтобы клей лучше схватился.
Совет: для лучшего сцепления можно немного нагреть клей. Установите пресс на 30 минут из книг, чтобы клеящий состав успел подсохнуть и надежно закрепить заднюю панель на корпусе.

Готово! Продолжайте пользоваться своим гаджетом с комфортом и не переживайте о зарядке!
Спасибо за внимание!
