Для комфортного пользования смартфоном Galaxy S9 важно, чтобы он долго держал заряд и исправно выполнял свои функции. Если же время работы от аккумулятора сократилось, а само устройство выходит из строя при высоких нагрузках, следует поставить новую батарею.

Для самостоятельной установки необходимо иметь дополнительные инструменты, которые опишу в данной инструкции. Также, нужно подготовить рабочее место – оно должно быть хорошо освещено и очищено от пыли.

Важно понимать, что не имея соответствующих навыков, могут возникнуть трудности при ремонте. Данная инструкция имеет рекомендательный характер и не побуждает к действию.

Время, которое у меня ушло на замену – примерно 60 минут.

Инструменты, которые будут использоваться:
  • Плоские отмычки;
  • Фен;
  • Емкость для хранения шурупов;
  • Вскрыватели;
  • Пинцет;
  • Пластиковый инструмент для отрыва;
  • Присоска;
  • Крестовая отвертка 1,5 мм (Phillips PH00);
  • Спирт;
  • Скотч (при отсутствии его на самой запчасти).
  • Ну и сам аккумулятор на Samsung Galaxy s9 (Маркировка акб EB-BG960ABE).
ШАГ 1 – Выключаем смартфон

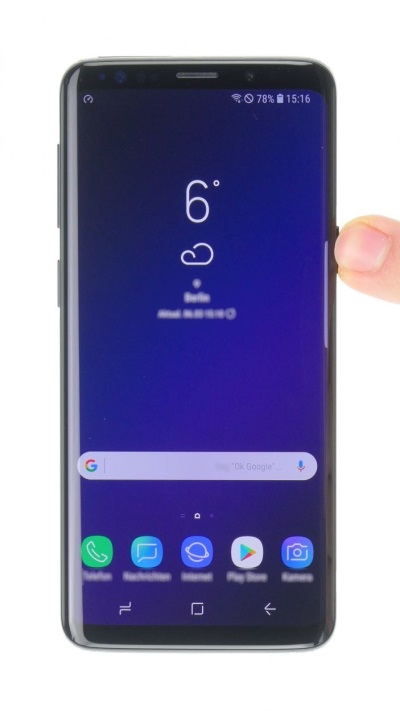

  1. Удерживайте кнопку питания, пока на экране не появится надпись «Выключить». Нажмите «Выключить».
  2. Обязательно дождитесь, когда экран погаснет.


ШАГ 2 – Снимаем заднюю крышку
Для снятия нам понадобится фен, так как разогретый клей проще будет ослабить. Помимо фена, вам понадобятся присоска и плоские инструменты - Вскрыватели.

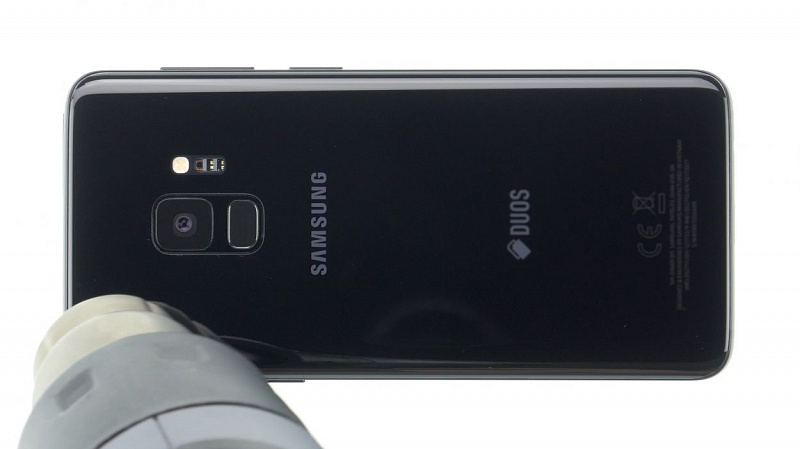

  1. Нагреваем верхний угол крышки, с которого начнем отсоединение крышки. Устанавливаем на этот край присоску.
  2. Аккуратно вставляем Вскрыватель между крышкой и рамкой и тянем за присоску.
  3. Далее нагреваем следующую область и по очереди вставляем вскрыватели в щели, проводя ими по краю, чтобы ослабить клей.
  4. На нижнем крае смартфона клей особенно прочный, может потребовать больше времени на нагревание феном.
  5. Важно! Снятие крышки самый долгий процесс, не бойтесь потратить на него больше времени, чем планировали. Помните, что задняя крышка хрупкая и может сломаться. При возникновении трудностей, нагрейте место еще раз.
95a3fb4a5c76fb508dc74ec064b470f6.jpg 138cdbb065b116287e3357c0c175cba9.jpgd5d4eb890424dd8bf2cfc0f912388b1c.jpg 0214c9d65287d368acfdbd88051f5d61.jpg


Как только задняя панель по всему периметру будет отклеена, нужно слегка приподнять ее, чтобы отключить датчик отпечатка пальцев.


ШАГ 3 – Отключаем датчик отпечатка пальца

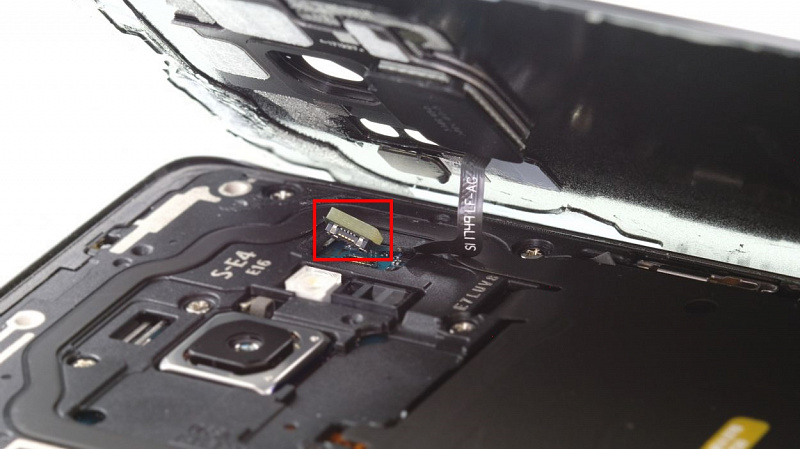

  1. Аккуратно приподнимите крышку и с помощью лопатки отсоедините датчик.
  2. После этого вы можете полностью убрать заднюю панель и отложить в сторону.
50876fc5374d4fbcb28275c2006d9d17.jpg 2f6c619feac7c5fc8393d491782a7f1f.jpg

ШАГ 4 – Откручиваем винты, снимаем крышку материнской платы
Подготовьте место, где вы будете хранить винты, так как в этом смартфоне есть 2 вида винтов разной длины. Если при откручивании возникнут трудности, воспользуйтесь пинцетом. Рекомендуем запомнить последовательность откручивания.

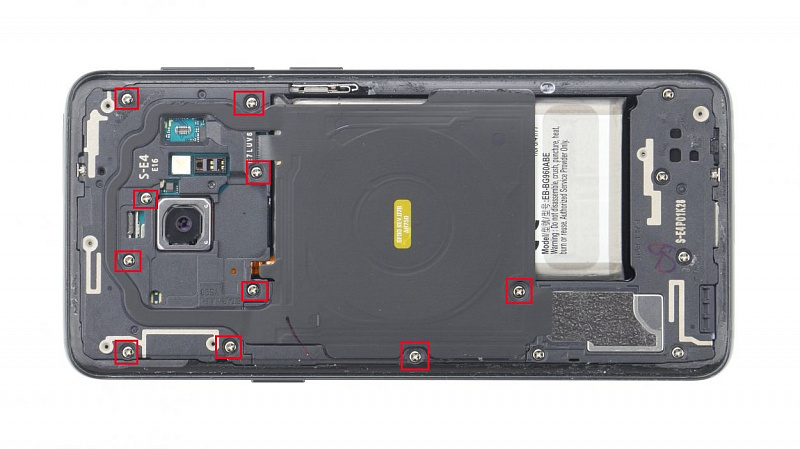

  1. Выкрутите винты, которые отмечены на изображении красными прямоугольниками и отложите их в сторону.
  2. Далее, крышку материнской платы с меткой NFC немного приподнимите и выньте. Она отщелкивается сверху.

b5a78e9ea201a677dcbbc57bde56b9ad.jpg 5e923ce4be827fd436a3448b5de1a71a.jpg



ШАГ 5 – Отключаем аккумулятор

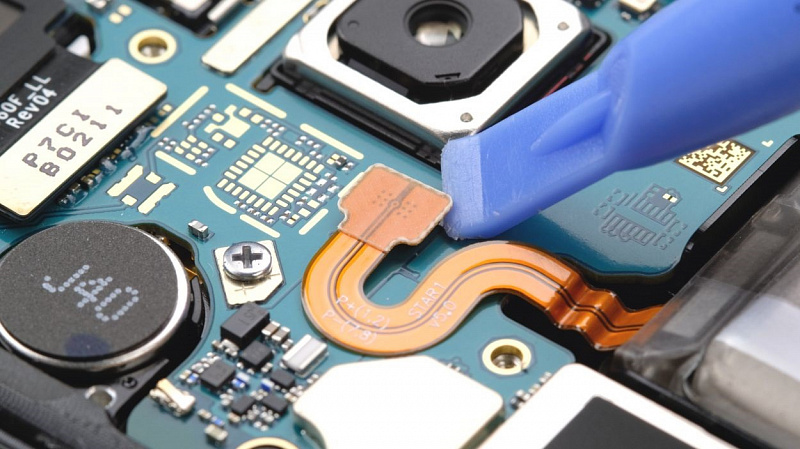

  1. После снятия защиты материнской платы, мы может добраться до шлейфа аккумулятора. Разъем отмечен на фото красным прямоугольником.
  2. Отсоедините разъем пластиковой лопаткой, чтобы избежать коротких замыканий при ремонте.
fa790f80e711b39e7b56ca6e4c277bca.jpg 30ecd68e7ac22a00f3255dc2de9f533a.jpg


ШАГ 6 – Откручиваем винты динамика и снимаем его
Также подготовьте место для хранения винтов.

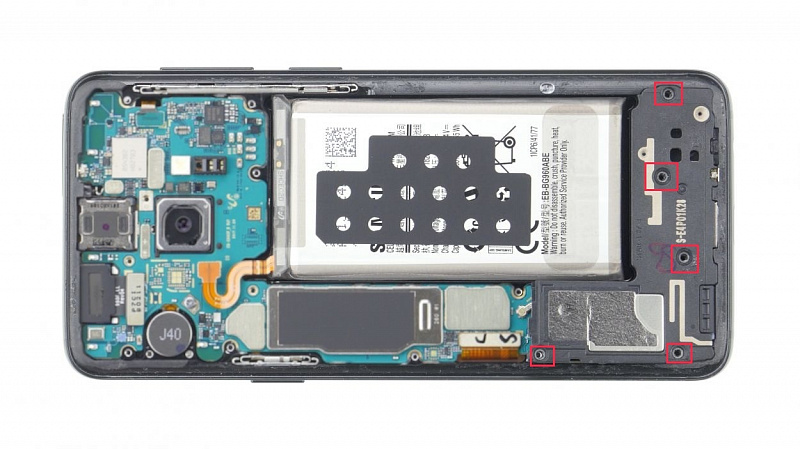

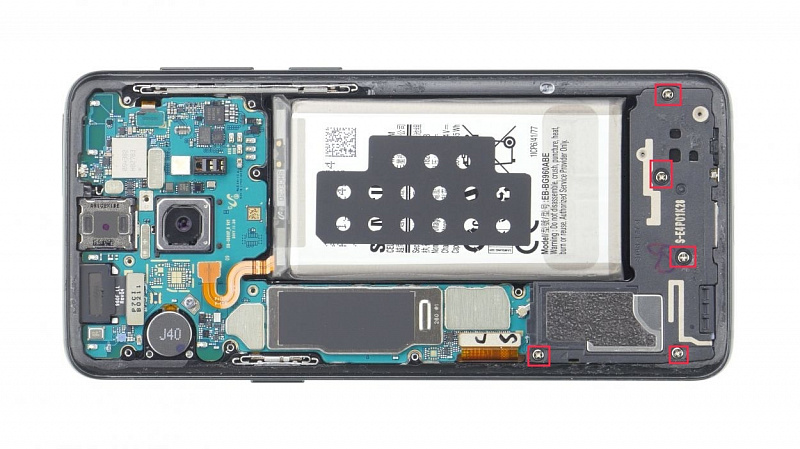

  1. Открутите винты, отмеченные на изображении красными прямоугольниками, и отложите в сторону.
  2. Аккуратно приподнимите динамик с помощью пинцета, а затем снимите его и также отложите в сторону.


ШАГ 7 – Извлекаем аккумулятор
Здесь Вам понадобится плоский и не острый инструмент, так как батарея приклеена к корпусу. Важно! При работе не повредите материнскую плату и другие компоненты.
  1. Вставьте инструмент с боковой стороны между корпусом и аккумулятором. Медленно приподнимите его, чтобы ослабить клей.
  2. Далее повторите процесс по всем сторонам.
  3. Как только вы убедитесь, что клей везде ослаблен, осторожно извлеките батарею из корпуса. Отложите ее в сторону, чтобы потом подготовить к утилизации.
33575bcd71376c3f63949d714d9b4a9f.jpg 78a26ae6f61245ad8955a10130f3d09d.jpgf15ab3df636c737b44a74b9fd0a9c47d.jpg


ШАГ 8 – Подготавливаем и устанавливаем новую аккумуляторную батарею
  1. Удалите защитную пленку со скотча на новом аккумуляторе. (Если на вашей запчасти отсутствует скотч, необходимо самостоятельно разместить его на батарее.)

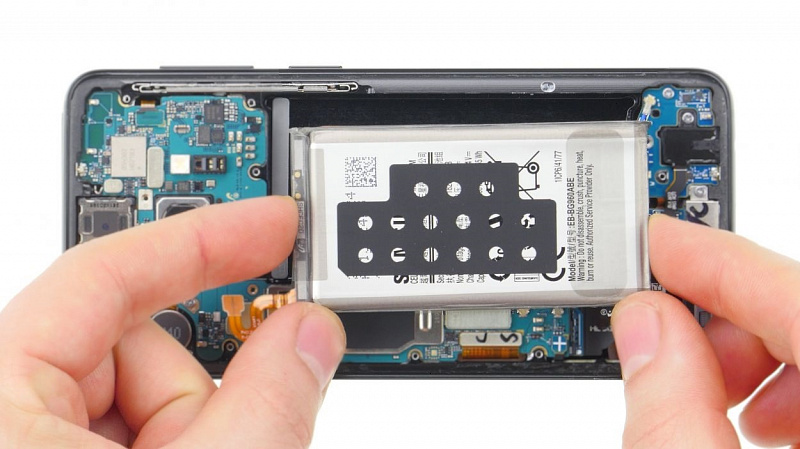

  2. Вставьте батарею в корпус. Он должен четко подходить по размеру и не вызвать трудности при установке.

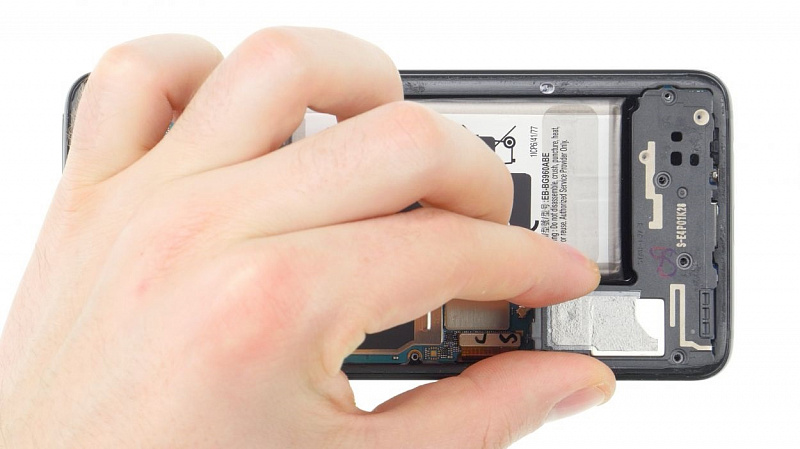

  3. Аккуратно надавите на аккумулятор прижимая к корпусу, чтобы клей лучше схватился.
6cc0e124dfc2219cf9bcd58ca4209c66.jpg 42b5505dfa8136c6d1a3306d703396fa.jpg


ШАГ 9 – Собираем смартфон, возвращаем все на места

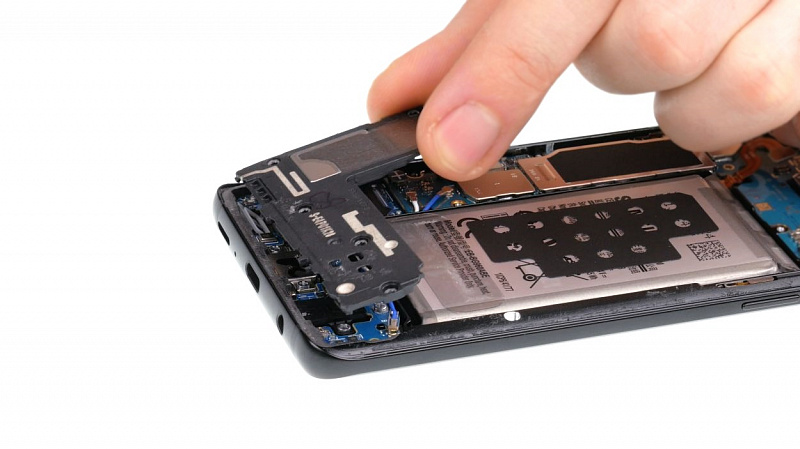

  1. Установите динамик обратно на плату с разъемом зарядки и закрутите винтами. Убедитесь, что он защелкнулся снизу.
  2. Подсоедините разъем аккумулятора.
  3. Установите обратно защитную крышку материнской платы. Убедитесь, что она защелкнулась и закрутите винты в той же последовательности, как и откручивали.
  4. Далее, подсоедините обратно датчик отпечатка пальцев. Поднесите крышку к корпусу смартфона как можно ближе и аккуратно подключите датчик.
af9eec1d0a89af7a5c0cae8b33333a81.jpgefe75bbd928cb8b0c4852b13101dc6b2.jpg622189369a9e633264f0f1d406e916d2.jpg50876fc5374d4fbcb28275c2006d9d17.jpg

ШАГ 10 – Устанавливаем заднюю крышку обратно
Если панель была деформирована из-за вздутия АКБ или сломалась при ремонте, ставьте новую заднюю крышку на самсунг. Так как любой дефект, может повлечь за собой дальнейшую поломку внутренностей.
  1. Подготавливаем поверхность крышки к нанесению клея. Обезжириваем спиртом.
  2. Перед установкой крышки убедитесь в равномерности нанесения клея, лишний удалите.
  3. Далее, держа крышку ровно над смартфоном, нажмите на нее.
  4. Разогрейте места склейки феном, чтобы размягчить клей.
  5. Придавливайте заднюю панель пальцами, пока клей не остынет.,


Теперь Samsung Galaxy S9 снова готов к работе! Включаю, провожу проверку работоспособности. Могу подготовить отдельную статью "чек-лист" как проверить смартфон перед ремонтом и после, если будет интересно!
Спасибо за внимание!)
