Недорогой Mini-ITX компьютер на Ryzen 3 c aliexpress - Chatreey S1

Zloi

Произошло то, чего ждали многие пользователи — китайские производители наладили выпуск миниатюрных компьютеров на процессорах AMD. Компьютер Chatreey S1 это готовое решение, которое работает из коробки и идеально подойдет в качестве домашнего варианта для работы и развлечений. Компьютер продается в различных конфигурациях, начиная от начальной версии с процессором AMD Athlon 200 GE с графикой Vega 3 и заканчивая мощной конфигурацией Ryzen 5 3400G с графикой Vega 11.

Я выбрал средний вариант с Ryzen 3 2200G и графикой Vega 8,на мой взгляд эта конфигурация наиболее интересна в плане соотношения цены и возможностей. Она обошлась мне в $260 (без памяти). Такой себе универсальный бюджетный вариант для тех, у кого финансы строго ограничены, но при этом нужна производительная машинка.  Компьютер оказался хорош, как для работы, так и для мультимедийных задач. Также он отлично проявил себя в играх, где встроенная графика Vega славится своей производительностью.  В магазине вы можете приобрести компьютер Chatreey S1 как с оперативной памятью и SSD диском, так и без них. В первом случае вы бонусом получите установленную операционную систему Windows 10, а во-втором случае можете купить любую необходимую память в ближайшем магазине и получить на нее официальную гарантию.



видео версия обзора





Технические характеристики моей конфигурации Chatreey S1:
  • Процессор: AMD Ryzen 3 2200G — 4 ядра 4 потока, базовая тактовая частота 3,5 GHz/максимальная тактовая частота 3,7GHz.
  • Графика: Vega 8 (до 2GB)
  • Оперативная память: 2 слота DDR4 SO-DIMM до 32 GB
  • Накопитель: слот под SSD формата M.2 2280 (с поддержкой NVME) и 2 разъема SATA для подключения дополнительных накопителей
  • Беспроводные интерфейсы: WiFi Intel Dual Band Wireless — AC 3165 2,4Ghz/5Ghz + Bluetooth 4.2
  • Интерфейсы: 4 х USB 3.0, 4 х USB 2.0, HDMI, D-Sub (VGA), RJ 45 100M/1000Mbps, аудио выход 3,5 мм, разъем для микрофона, разъем питания, разъемы для подключения внешних WiFi антенн.
  • Габариты: 180 mm x 190 mm x 40 mm

Комплектация, внешний вид и интерфейсы
Компьютер поставляется в простой коробке из картона, для удобства предусмотрена ручка для переноски. Содержимое никак не относится к категории хрупких вещей, ведь корпус компьютера полностью металлический, тем не менее дополнительно все защищено вставками из вспененного материала.

Кроме компьютера внутри можно обнаружить блок питания, подставку, специальное крепления для установки на заднюю стенку монитора, внешние антенны, набор винтиков и силиконовых ножек, а также инструкцию пользователя на английском языке.

Блок питания на 19V выдает до 6,5А, т.е его максимальная мощность составляет более 120W.  Это даже с запасом, т.к номинальный TDP Ryzen 3 2200g составляет всего 65W, но конечно еще что-то потребляет оперативная память и накопитель.

К работе блока питания вопросов нет, он не перегревается и не издает высокочастотных звуков. Небольшой синий светодиод на корпусе сигнализирует о напряжении в сети и нормальной работе БП.

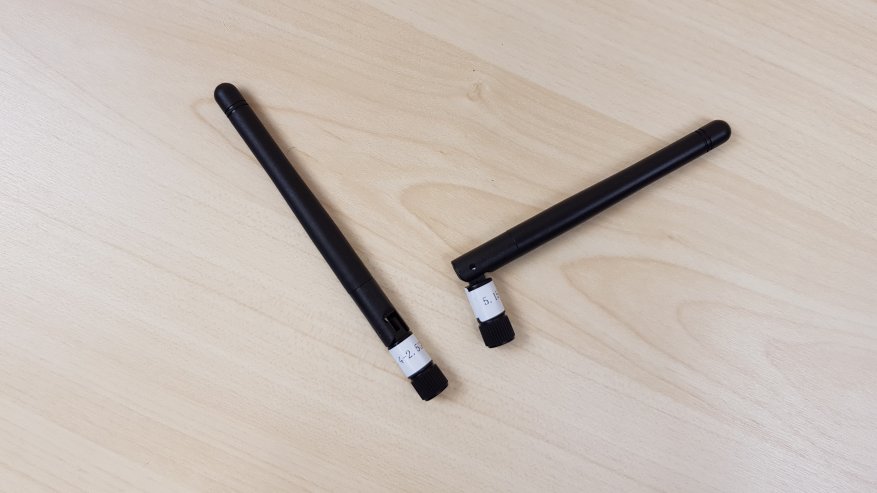

Внешние антенны позабавили наклейками 2,4G и 5G. Конечно же они абсолютно одинаковые и не имеет значения, какую антенну к какому разъему вы будете подключать.

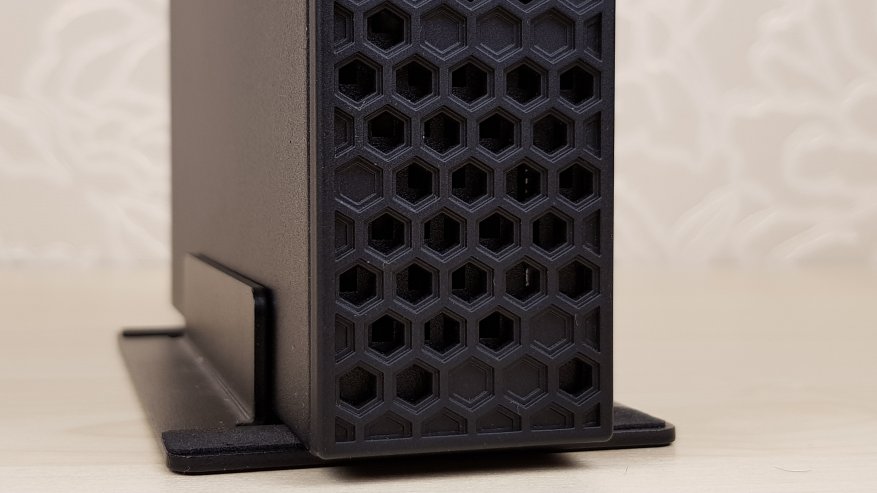

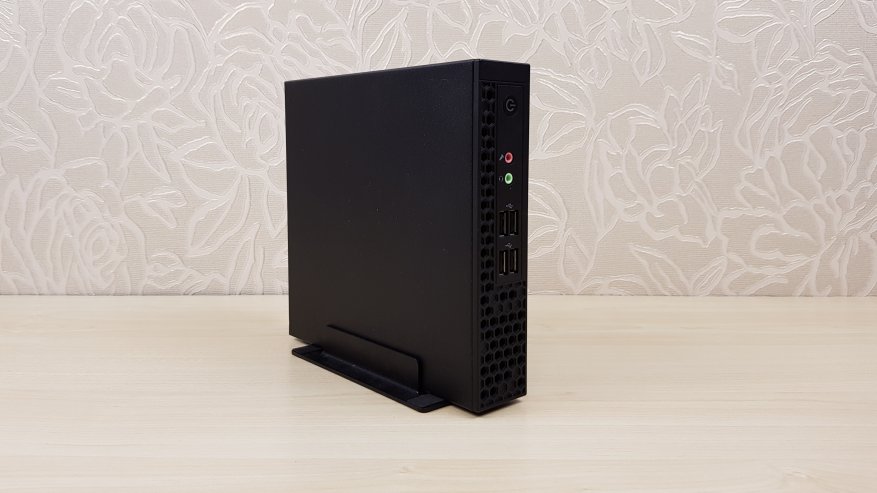

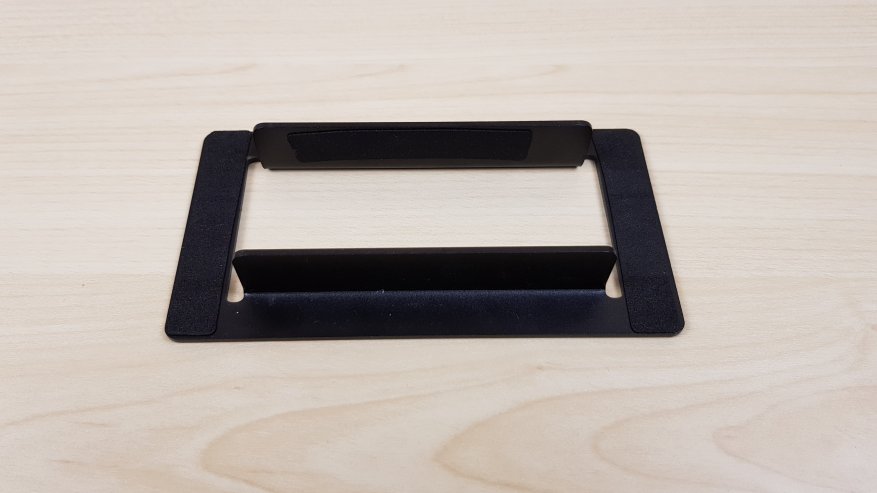

Подставка для вертикального размещения компьютера. Части, которые соприкасаются с корпусом обклеены прорезиненными накладками.

Как показали тесты, именно в таком расположении компьютер охлаждается лучше всего. Да и места он будет занимать на столе минимум.

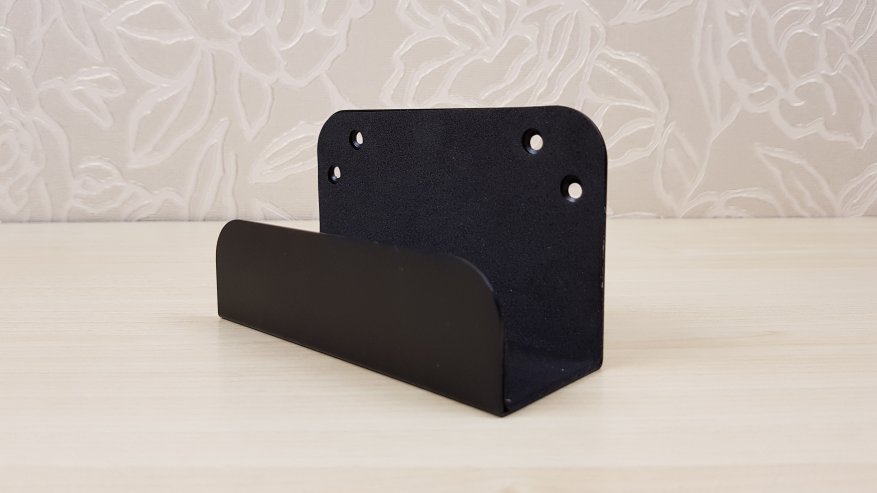

Также есть специальная скоба, которая позволяет разместить компьютер за монитором. Расстояние между верхними отверстиями 75 mm, между нижними 100 mm.

Компьютер имеет классический дизайн c Mini-ITX корпусом.

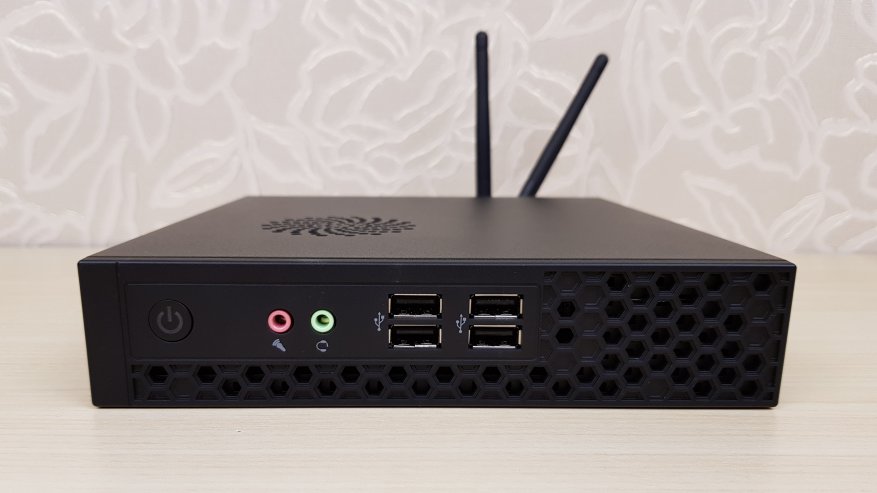

На лицевой стороне разместили кнопку питания, 4 USB 2.0 разъема, а также аудио выход и разъем для микрофона.

Лицевая накладка пластиковая, с узором в виде сот. Если присмотреться, то можно заметить что там есть вентиляционные отверстия для лучшего охлаждения внутреннего пространства.

Но основное охлаждение конечно же обеспечивает кулер, который затягивает воздух через отверстия с правой стороны корпуса, прогоняет его через радиатор и выдувает с задней стороны компьютера.

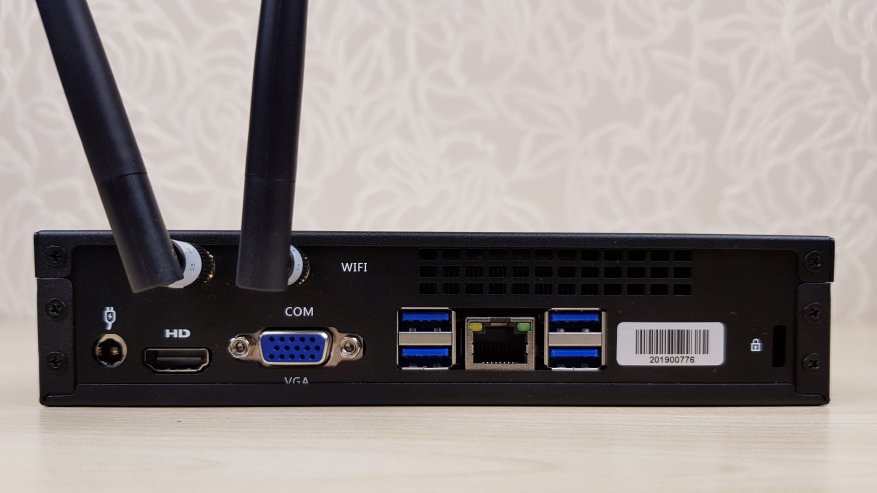

На задней стенке можно обнаружить еще 4 USB 3.0 разъема, HDMI и VGA для подключения к монитору или TV, гигабитный LAN порт для проводного подключения интернета, разъем питания и коннекторы для внешних антенн WiFi. Два видео выхода это кстати очень хорошо, т.к компьютер силен в мультимедиа (в соответствующем разделе я расскажу об этом подробней) и вы можете одновременно подключить компьютер к монитору для работы в качестве классического ПК и большому телевизору для работы в качестве медиаплеера. При этом вы сэкономите на том, что не нужно покупать отдельную тв приставку или медиаплеер.

В комплекте есть также силиконовые ножки, которые позволяют разместить компьютер горизонтально. Наблюдения показали, что с таким размещением охлаждение справляется хуже, да и места на столе компьютер будет занимать больше.

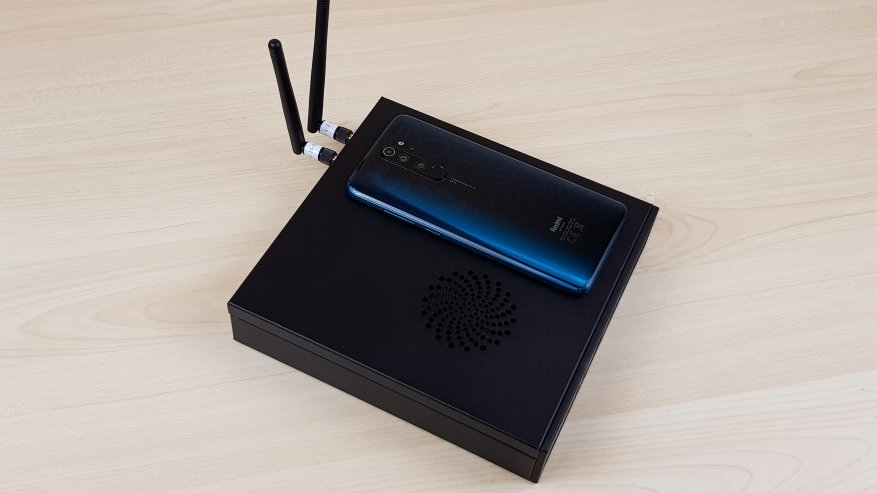

Для понимания габаритов фото со смартфоном Redmi Note 8 Pro.

А вот так выглядит компьютер на рабочем столе.

Разборка и компоненты
Первый момент, который немного удивил своей непродуманностью, это то, что для установки оперативной памяти необходимо снять систему охлаждения (кулер с радиатором). Тут конечно ничего сложно нет, нужно просто открутить 4 винта крепления и аккуратно раскачивающими движениями извлечь систему охлаждения. Термопаста свежая и проблем с этим не возникло.

Материнская плата ONDA B320 IPC в форм-факторе Thin Mini-ITX.

Рассмотрим основные компоненты. Процеcсор AMD Ryzen 3 2200G подключен через сокет AM4. Процессор съемный и со временем можно провести апгрейд установив что-то мощней, например Ryzen 5 3400G, который имеет более высокую тактовую частоту, 8 потоков и мощную графику Vega 11.

2 разъема SO-DIMM DDR4 позволяют установить до 32 Gb оперативной памяти, которая будет работать в двухканальном режиме. Даже если вы не планируете использовать много памяти, то рекомендуется использовать оба слота, например 2 по 4 Gb или 2 по 8 Gb, это позволит максимально раскрыться видео карте. Под свои нужды она заберет 2 Gb памяти.

WiFi модуль AC 3165 подключен через отдельный разъем m2. Он поддерживает работу в двух диапазонах 2,4Ghz/5Ghz и имеет Bluetooth 4.2.

Для подключения основного SSD диска есть разъем M2 2280 с поддержкой PCI-E 3.0, т.е можно использовать более быстрые и современные NVME диски. SSD диски с SATA интерфейсом тоже можно подключать.

Аудио кодек Realtek ALC 662.

Пара дополнительных SATA разъемов для подключения накопителей. В самом корпусе предусмотрена корзина для установки стандартного SATA накопителя формфактора 3,5 дюймов.

Для своей сборки я использовал 2 плашки оперативной памяти ADATA по 8 Gb, NVME SSD диск Samsung 970 EVO на 250 Gb в качестве системного и SATA SSD диск Maikou на 450 Gb в качестве дополнительного хранилища.

Комплектная термопаста визуально была свежая, но я все равно заменил ее на проверенную временем ARCTIC MX-4, которая имеет множество положительных отзывов и используется для улучшения охлаждения процессоров и видео карт.

Система охлаждения подключается через 4 пиновый разъем. Медное основание соприкасается с процессором и соединяется медными трубками с радиатором, который уже в свою очередь охлаждается потоком воздуха с вентилятора. Скорость вращения вентилятора напрямую зависит от температуры, а значит и от нагрузки. Соответственно шум от вентилятора может быть от едва уловимого (простые действия) до сильного (игры и высокая нагрузка на процессор). В среднем обороты плавают от 2000 до 4100 (в среднем 2500 — 3000).

В целом по компоновке компьютер понравился. Большим плюсом считаю возможность заменить в нем не только оперативную память, накопитель и WiFi модуль, но и процессор. Т.е фактически со временем его можно без труда проапгрейдить, а если из строя выйдет какой-то отдельный компонент — самостоятельно заменить.
BIOS

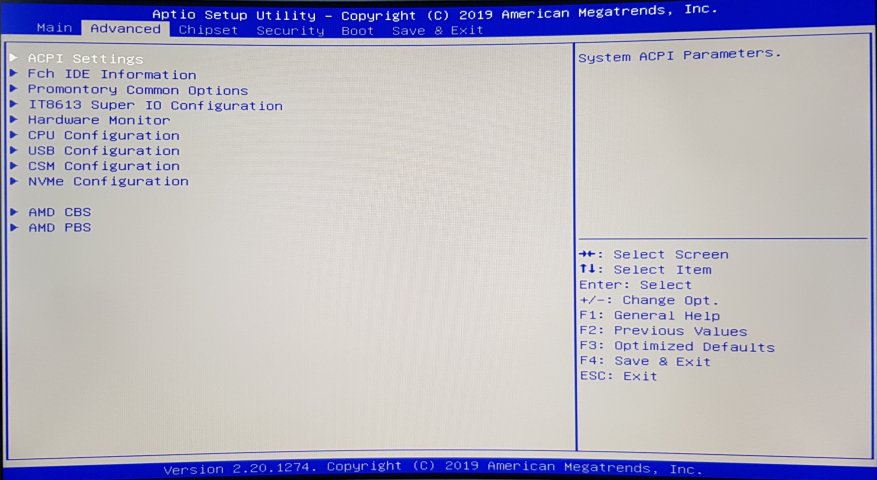

Вход в bios стандартный — нажимаем кнопку del на клавиатуре после включения компьютера и попадаем в Aptio Setup Utility от American Megatrends.  Прошивка биоса от 9 ноября 2019, даны права администратора и разблокировано большинство настроек.

Есть действительно полезные и рабочие настройки, например функция автоматического включения после возобновления питания. А есть разделы, которые ограничены в настройках. Например вы можете посмотреть при каких температурах включается вентилятор и в каком режиме, но изменить эти значения даже в ручном режиме нельзя.

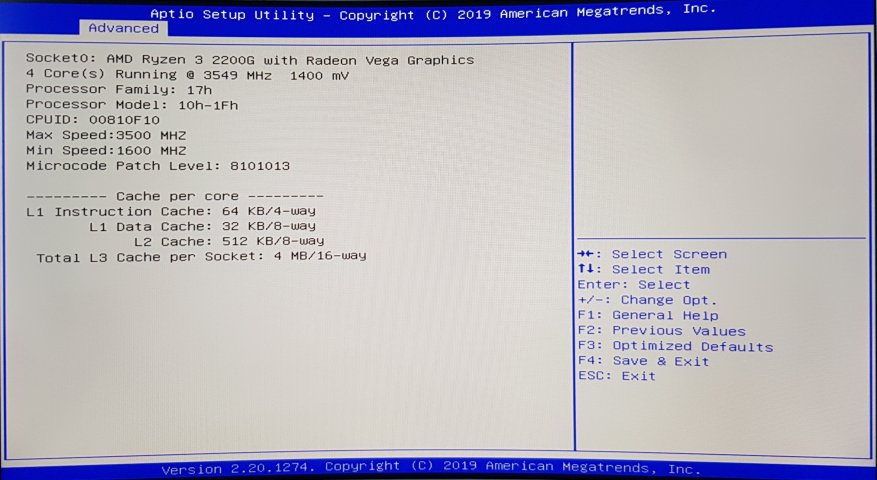

Есть сугубо информативные вкладки, которые дают информацию о процессоре либо подключении SSD диска в режиме NVME.

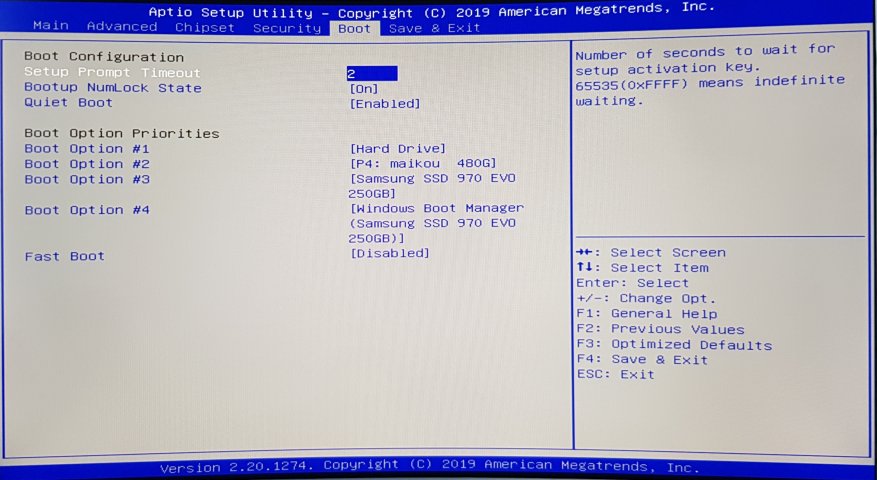

Вкладка Chipset тоже активна, некоторые разделы имеют адаптивные настройки. Последние вкладки Security, Boot и Save&Exit стандартные и пригодятся при переустановке операционной системы.
Синтетические тесты, бенчмарки
Прежде чем перейду непосредственно к тестам хочу отметить, что первым делом попробовал установить операционную систему Windows 10 с нуля. Никаких проблем не возникло, все драйвера установились автоматически: звук, видео карта, Wifi и т.д. Также я попробовал использовать SSD диск с уже установленной операционной системой Windows 10, который использовался на другом компьютере. Все запустилось, необходимые драйвера автоматом подтянулись с интернета, в общем все тоже заработало. Я решил продолжить тестирование с этим диском, т.к большинство необходимых программ на нем уже были установлены и это здорово сэкономило мне время.

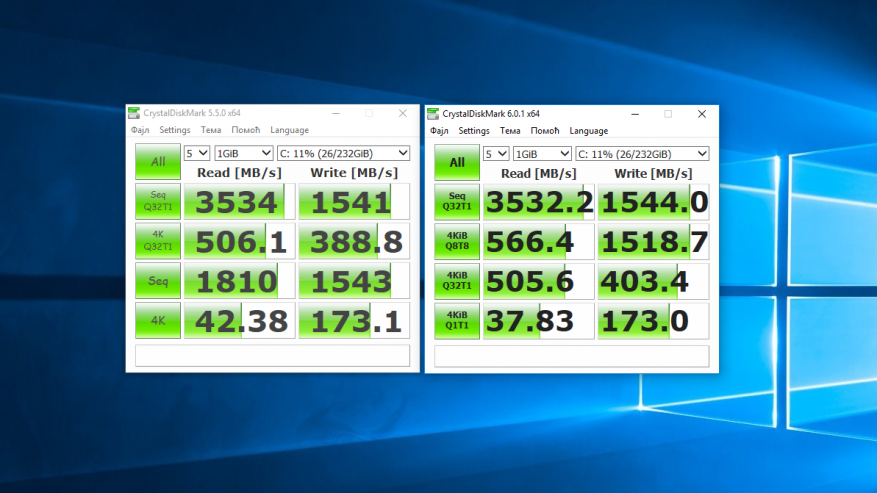

Далее провел несколько тестов, чтобы убедиться в том, что SSD диск и оперативная память работают в правильных режимах. SSD диск Samsung 970 EVO определился корректно и работает в интерфейсе NVM Express 1.3. Скорость чтения более 3500 MB/s, скорость записи более 1500 MB/s. Напоминаю, что диск не новый и на нем уже содержится операционная система, а также различные приложения и даже игры. Т.е диск уже неплохо «замусорен» и находится в использовании около года.

Если замерять скорость чистого диска, то она будет еще выше, в основном при работе с мелкими файлами.  Вот результаты теста диска сразу после покупки.

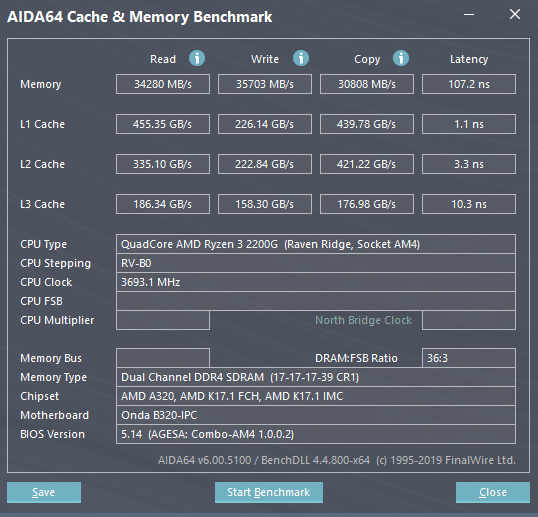

Оперативная память работает на частоте 2400 MHz в двухканальном режиме и показывает такую скорость:

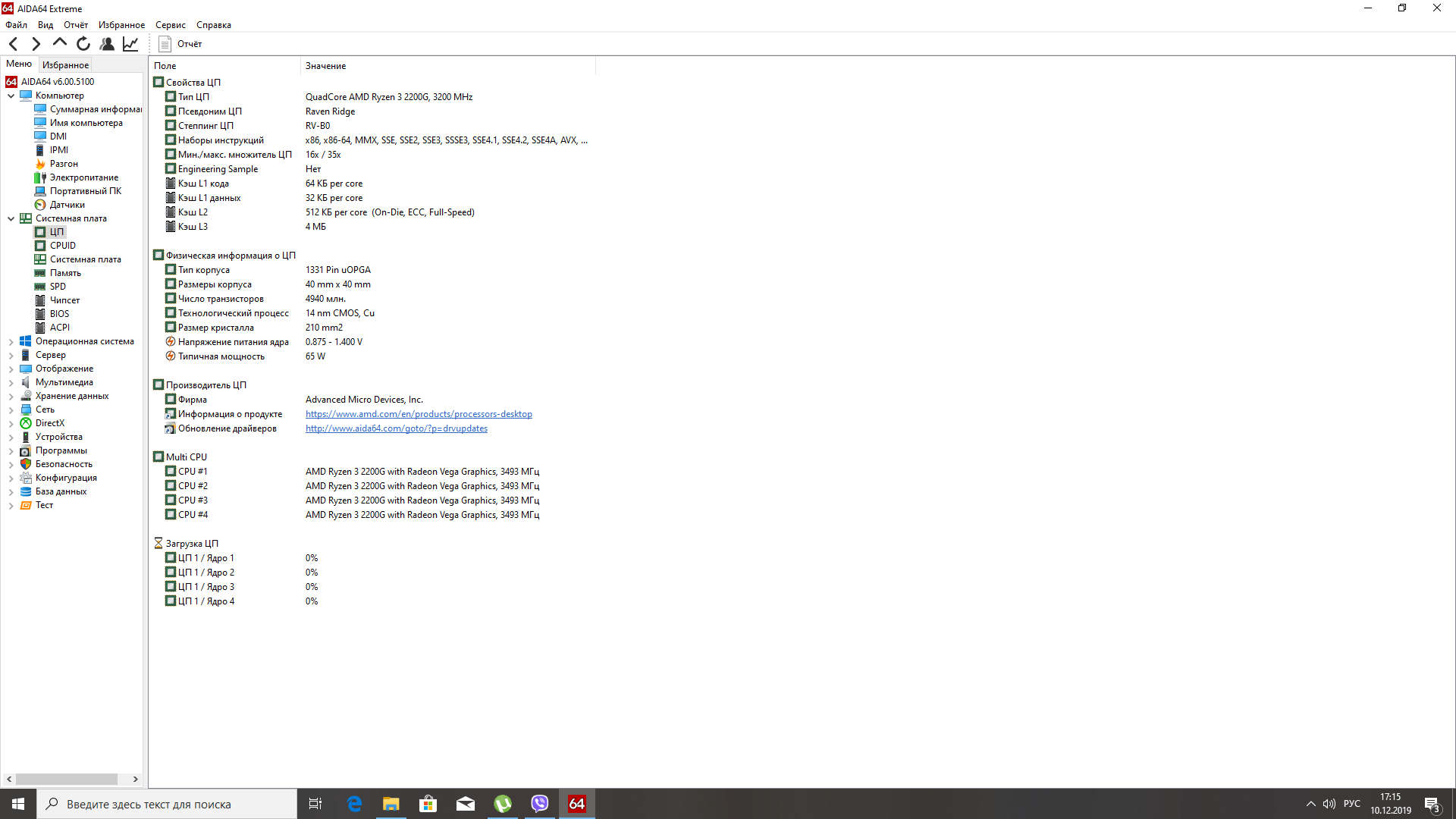

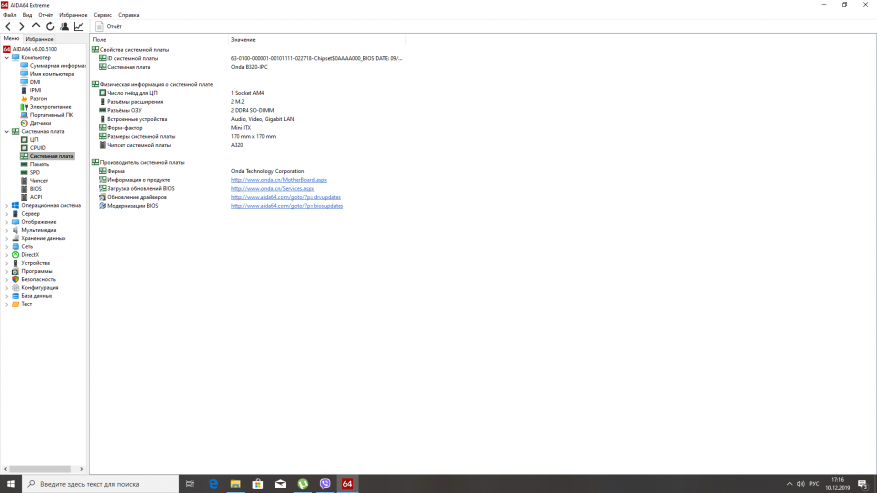

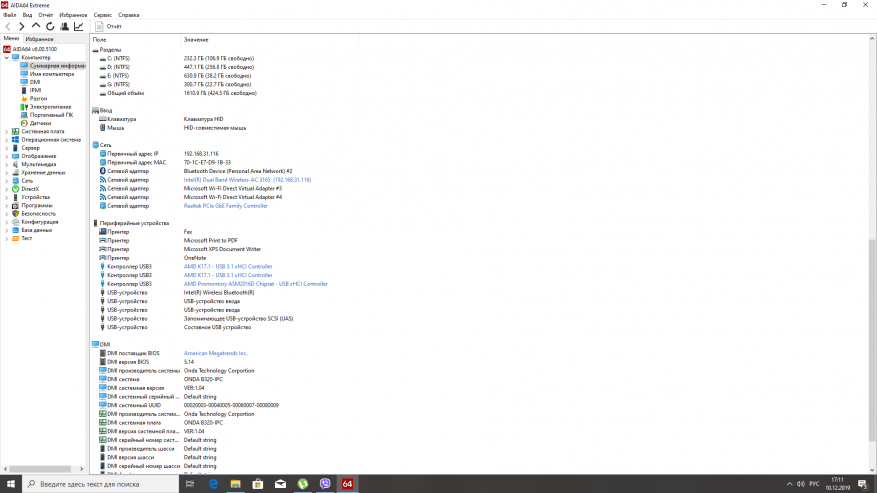

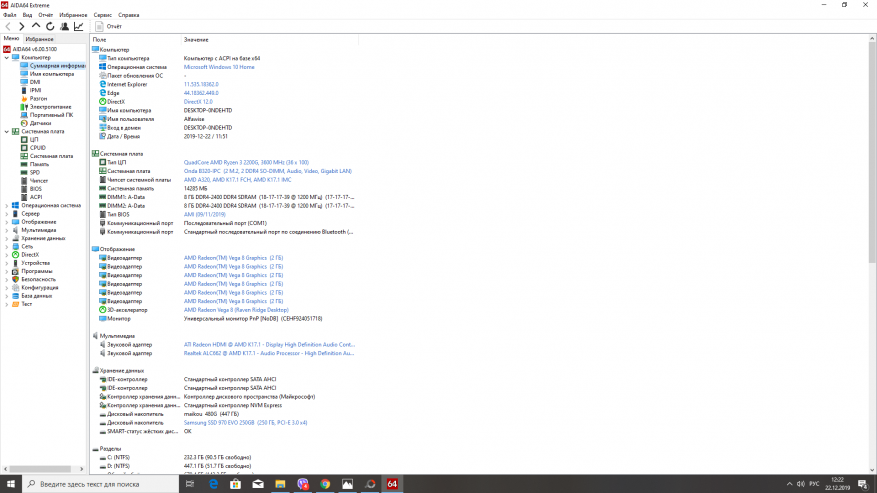

Посмотрим на информацию о железе из утилиты AIDA 64. Как видим я установил 2 планки оперативной памяти по 8 Gb, т.е 16 Gb в сумме, но видеоадаптер сразу выделил под свои нужды 2 Gb и доступными остались 14 Gb. Все компоненты определились корректно, т.е соответствует тому, что мы видели при разборке. Доступны датчики для температуры процессора, видеоадаптера, памяти и материнской платы. Также можно посмотреть на обороты вентилятора.  При легких нагрузках, вроде работе в браузере или с документами, в системе или просмотре видео, температура на процессоре не превышает 50 градусов, а вентилятор работает на минимальных оборотах около 2100 RPM.

Ну а теперь предлагаю ознакомиться с результатами популярных синтетических тестов. Gamebench 4 в одноядерном режиме — 3503 балла, многоядерный режим — 9547 баллов.  Просто для сравнения, компьютер Alfawise B1, которым я пользуюсь уже год (обзор можно почитать здесь) на процессоре Core I7 6700HQ (4 ядра\8 потоков) набирает 4188\13966, но при этом стоит почти в 2 раза дороже.

Cinebench R15: Процессорный тест — 510 баллов, графический тест — 57,3 FPS.

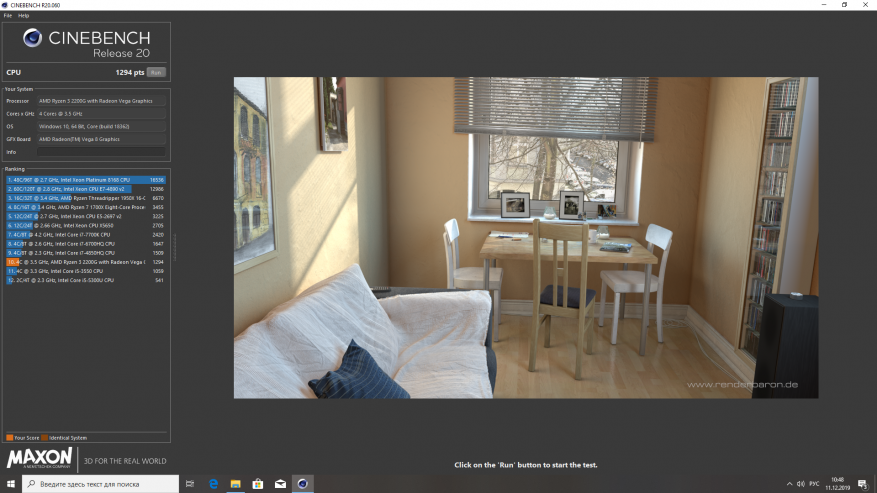

Cinebench R20 — 1294 балла.

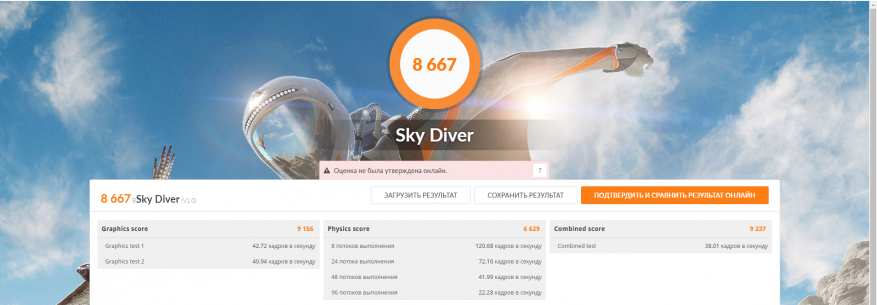

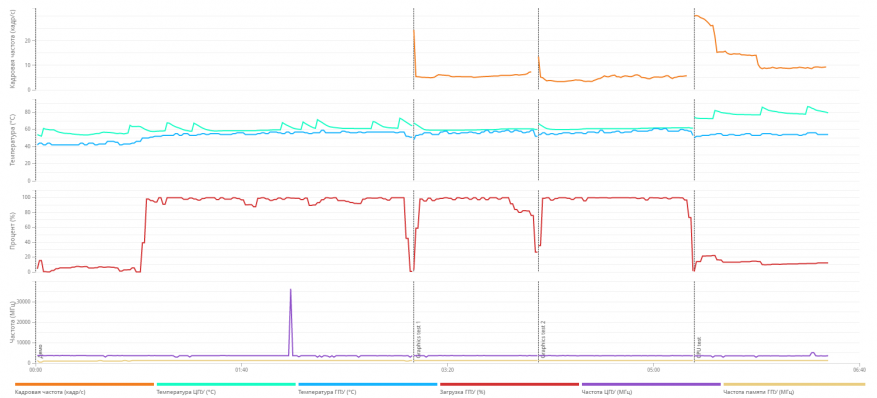

Комплексное тестирование при помощи 3D Mark. В тесте Sky Diver, который разработан для средних и игровых компьютеров начального уровня, компьютер Chatreey S1 набрал 8667 баллов.

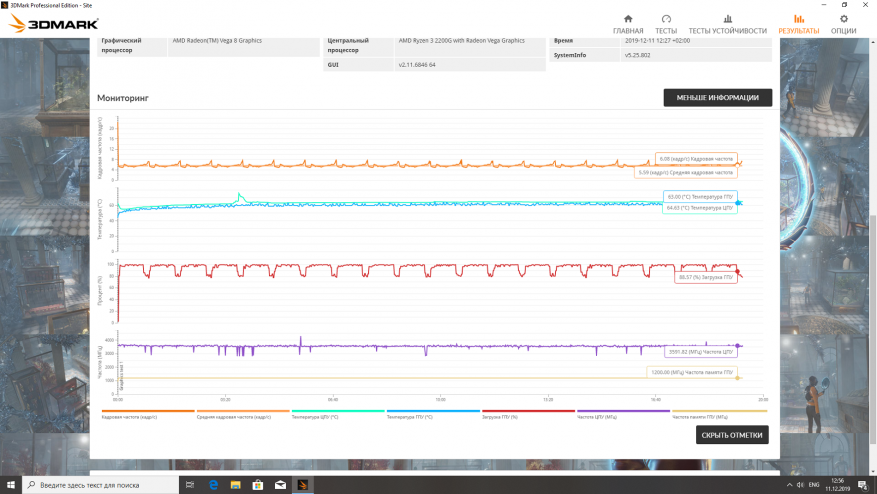

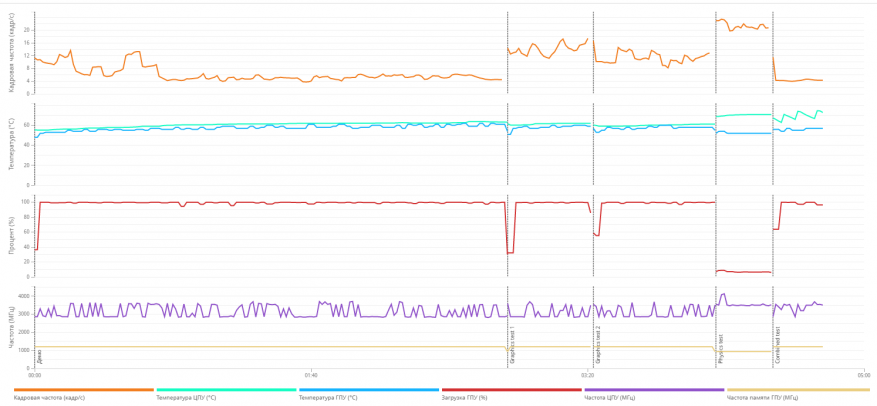

Показатели стабильные: частота кадров более 40, температура процессора в диапазоне 55 — 65 градусов при максимально допустимом значении 115 градусов.

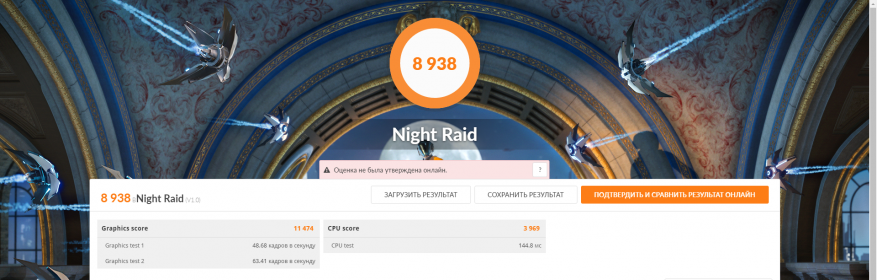

В тесте Night Raid, который предназначен для компьютеров с встроенной графикой, результат 8 938 баллов.


Частота кадров в графических тестах от 50 до 100, температура от 60 до 82 градусов.

Дальше более сложные тесты.  Fire Strike это тест для высокопроизводительных игровых компьютеров и оверклокерных систем.  Как написано в описании, даже новейшие видео карты могут иметь с ним сложности.  Результат — 2542 балла.

Температура процессора не превышает 70 градусов, т.к основная нагрузка в этом тесте ложится на видео карту.

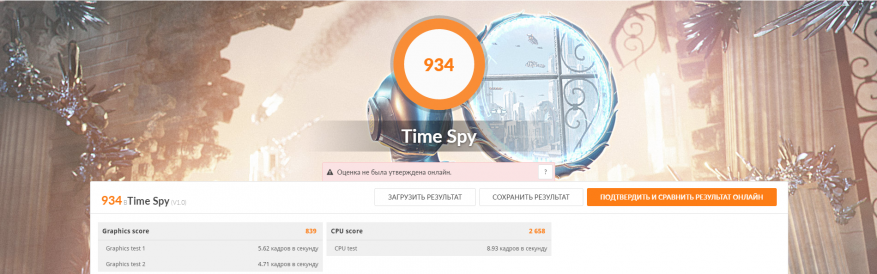

Наиболее требовательный, комплексный тест Time Spy. Он выжимает из процессора и видео карты все, что можно. Результат — 934 балла.

В целом видим, что компьютер достойно справляется с бенчмарком: при длительной 100% нагрузке на графику температура находится в пределах 60 градусов, при длительной 100% нагрузке процессора — около 80 градусов.

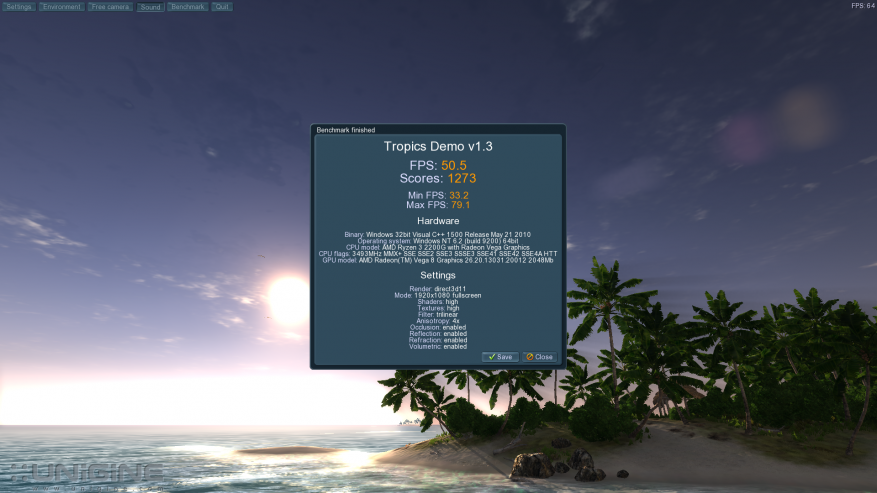

Графические тесты от Unigine. В Tropics средний FPS был равен 50.

В более требовательном к графике Heaven — 30.2 FPS.

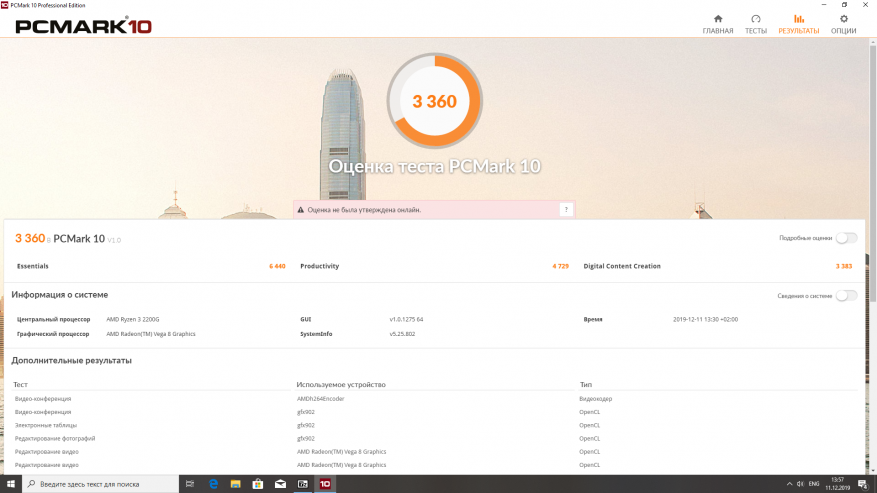

PC Mark 10

И еще несколько очень простых, но показательных тестов, CPU-Z:

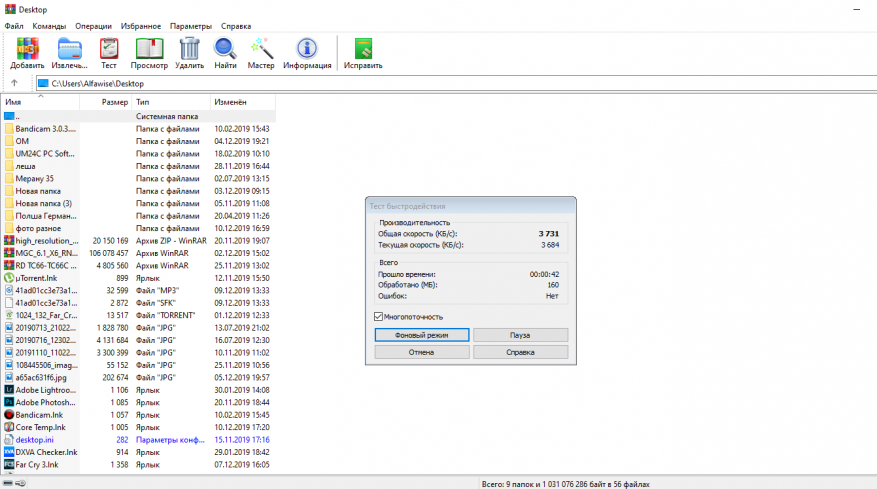

Встроенный тест производительности в WinRar.

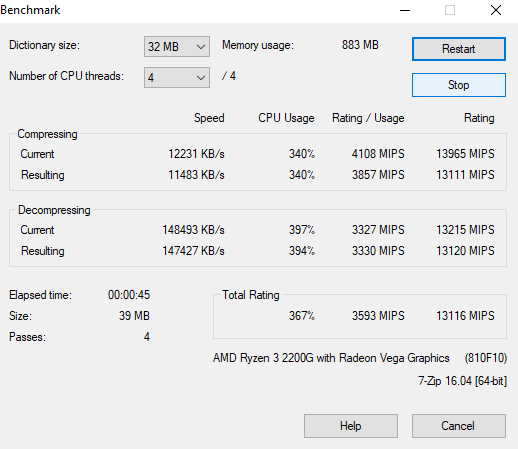

Встроенный тест производительности в 7ZIP.

Также в обязательном порядке проверил WiFi. Дело в том, что роутер расположен у меня в коридоре, а компьютер в соседней комнате через стену и интернет обеспечивается исключительно беспроводным способом. И внешние антенны здесь как нельзя кстати! Уровень сигнала отличный как в диапазоне 2,4 Ghz, так и в диапазоне 5 Ghz. Компьютер даже ловит сети через бетонные перекрытия с этажей выше и ниже, случайно даже нашел открытую сеть без пароля.

Из максимальных 100 Mbps моего тарифного плана до компьютера доходит 88 Mbps на скачивание и 95 Mbps на загрузку.

Но это конечно не максимум. Если тарифный план вам позволяет то вы можете получить более 260 Mbps по WiFi. Ну а если и этого мало, то есть еще гигабитный ethernet порт для проводного подключения.
Производительность в реальных условиях и возможности в мультимедиа

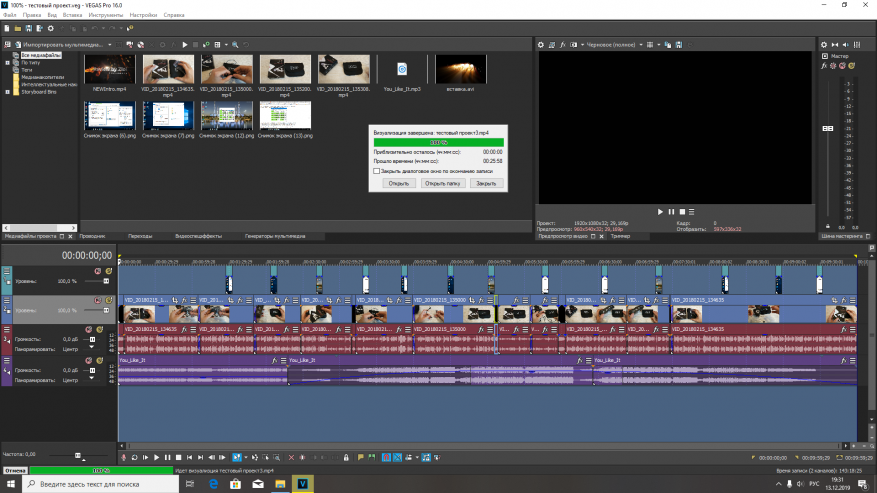

В пользовательских действиях, таких как работа с файлами или работа в браузере, компьютер очень шустрый и по ощущениям ничем не уступает более дорогому компьютеру на core i7.  Но меня интересует, как он покажет себя в специализированных задачах. Для работы я часто использую различные приложения для обработки фотографий, такие как Adobe Photoshop 2019, Adobe Lightroom Classic CC, PhotoScape и т.д. Для захвата видео с компьютера использую Bandicam, для захвата видео с внешних источников — устройство видео захвата и приложение OBS Studio. Для обработки видео использую Vegas Pro 16. В общем-то все это компьютер без труда тянет, работать в озвученных программах комфортно, а рендеринг видео осуществляется c помощью технологии аппаратного ускорения кодирования AMD VCE (аналог Quick Sync Video, известная владельцам процессоров Intel). Просто покажу небольшой пример. Я создал тестовый проект длительностью 10 минут, в котором использовал наложения, нарезку и прочие действия с видео дорожкой, так же были вставки из фото и видео, наложение звуковой дорожки и обработка звука. В общем имитация типичной работы при монтаже. Если рендерить видео силами процессора, то на обработку требуется 25 минут 58 секунд.

С использованием AMD VCE тот же проект обрабатывается за 4 минуты 49 секунд, т.е фактически в 5,5 раз быстрее.  Также этот проект был визуализирован на другом компьютере с видеокартой Nvidia GTX960M 4GB при помощи технологии NVIDIA NVENC и время обработки составило 4 минуты 59 секунд. Т.е встроенная графика от AMD обрабатывает видео быстрее чем дискретная карта от NVIDIA. Также этот ролик был обработан при помощи Intel Quick Sync и процессора core i7 6700Q, время визуализации составило 3 минуты 49 секунд. Это самый быстрый результат, но и стоимость у Core i7 куда выше.

Теперь про медиа возможности и тут у AMD все просто отлично. Поддержка аппаратного декодирования есть для всех современных кодеков в разрешении до 4K.

Причем если говорить о разрешении Full HD, то компьютер даже не напрягается: нагрузка на процессор 3% — 4%, на графику 10%.

Огромнейшим плюсом для владельцев современных телевизоров является поддержка HDR видео. На сегодняшний день практически все новые фильмы выходят в 4K HDR и если ваш телевизор поддерживает эту технологию, то конечно глупо это не использовать. К примеру процессоры от Intel, которые ставят в мини пк не могут воспроизводить HDR и конвертируют такое видео в SDR программным способом.

Я проверил компьютер всевозможными «тяжелыми» тестовыми роликами в 4K разрешении, такими как LG Chess. Все ролики воспроизводились корректно. Нагрузка на процессор не превышает 10%, на графику — около 70%.

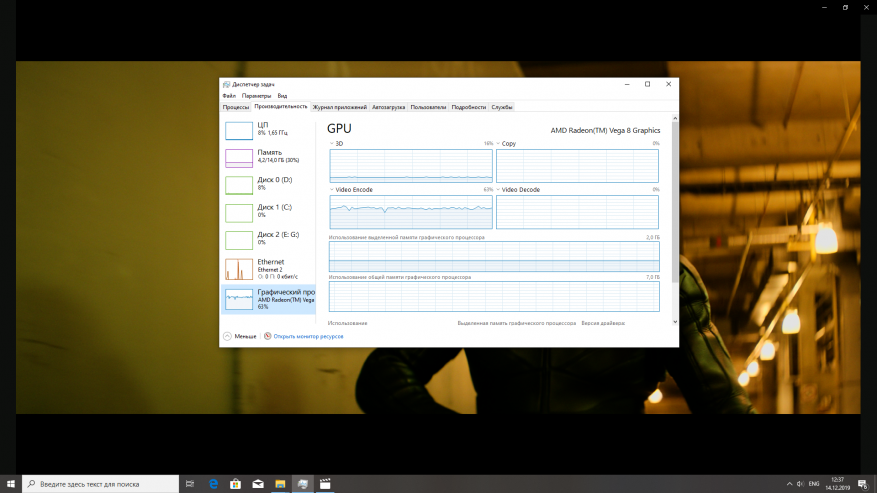

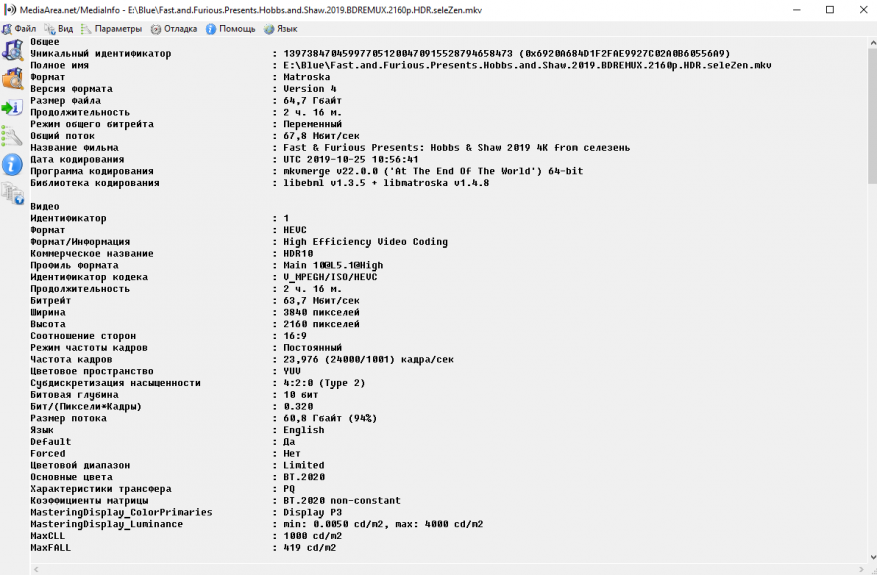

С реальными фильмами в Ultra HD качестве тоже все в порядке. Например «Форсаж: хоббс и шоу» в 4K HDR с размером почти 65 Gb — идеальное воспроизведение.

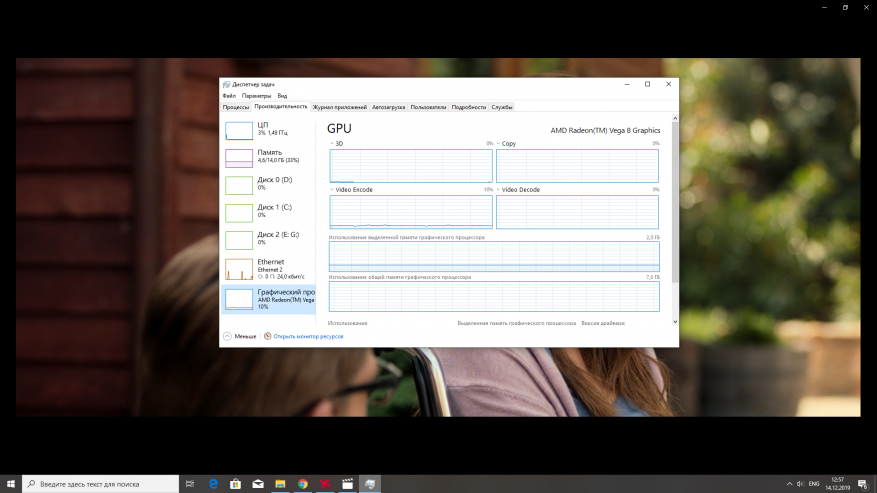

Нагрузка на процессор 7% — 8%, на графику до 65%.

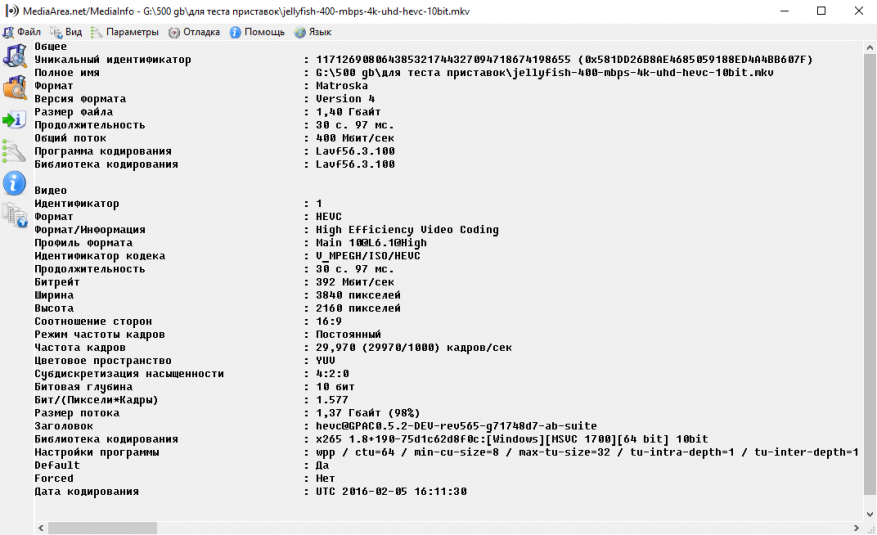

С битрейтом тоже никаких проблем. «Медузы» с максимальным битрейтом 400 Mbps воспроизвелись плавно, без подтормаживаний.

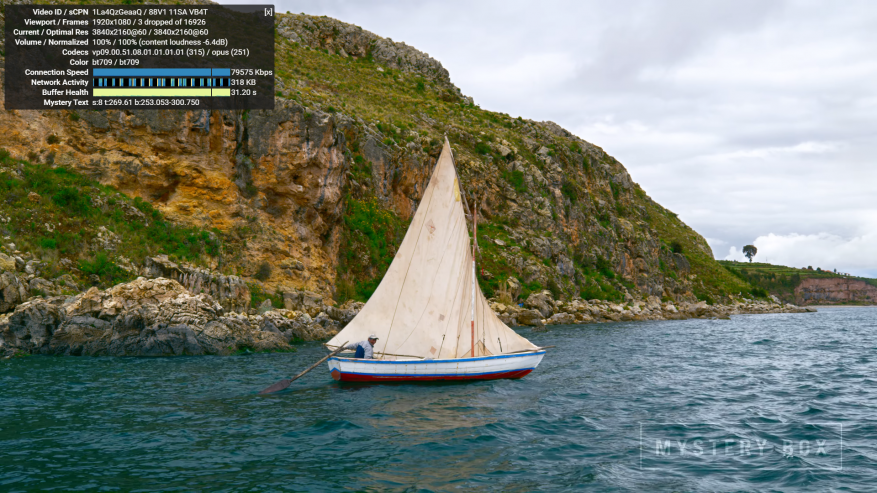

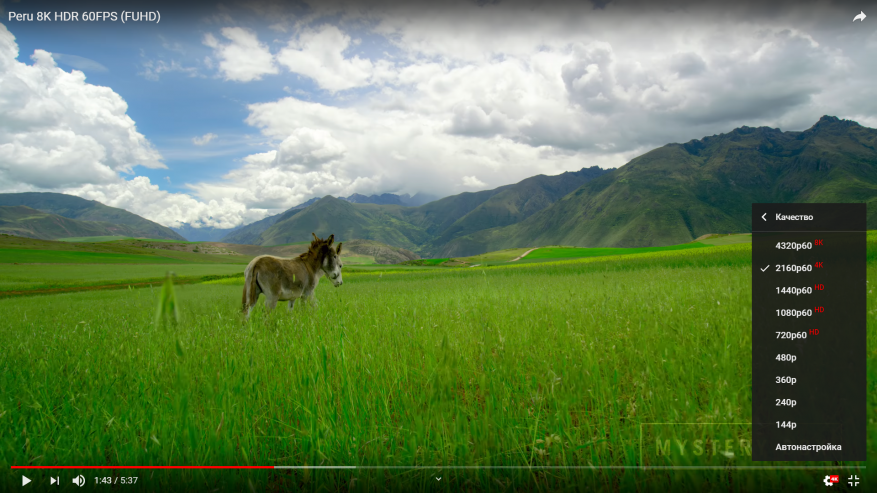

Касательно Youtube, то компьютер может воспроизводить видео вплоть до 4K\60FPS, в том числе и HDR.

Воспроизведение плавное, пропуска кадров нет.

Нагрузка на процессор не более 10%, графика до 70%.
Стресс тесты системы охлаждения

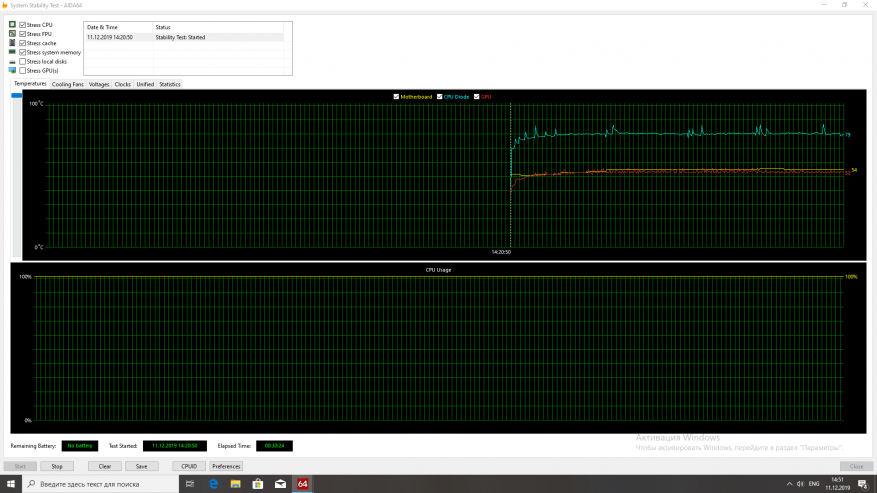

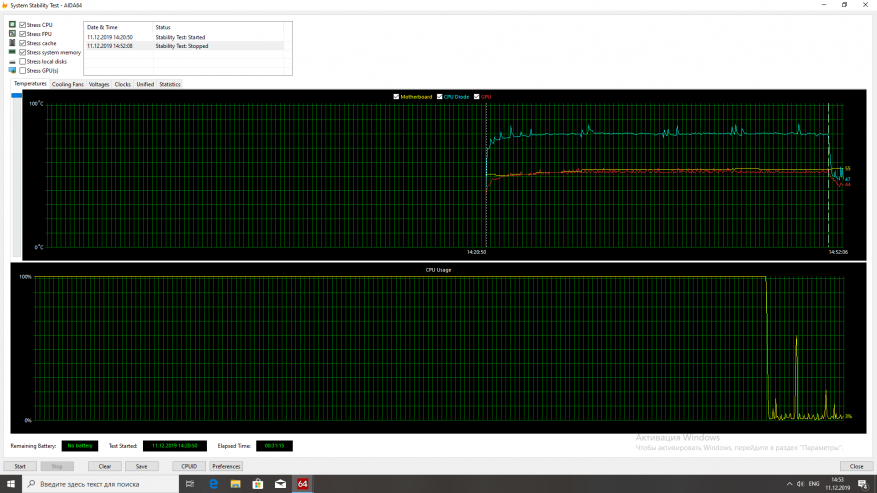

Для стресс теста я воспользовался AIDA 64. Первым делом я проверил процессор без дополнительной нагрузки графикой. Спустя 30 минут температура процессора составила 79 градусов. Иногда кратковременно он поднималась до 82 градусов, но вентилятор поднимал обороты до максимальных и температура опускалась. Согласно той же AIDA 64 максимально допустимая температура для этого процессора — 115 градусов, т.е запас еще очень большой.

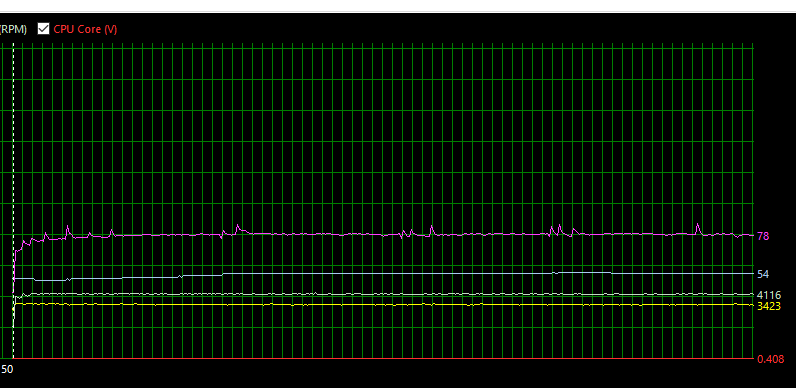

Сводный график, где видна температура процессора (фиолетовый), температура материнской платы (голубой), частота процессора (желтый) и обороты вентилятора (светло зеленый). Снижения частоты процессора, а тем более троттлинга нет.

Охлаждение работает эффективно и при снятии нагрузки буквально за несколько секунд снижает температуру на десятки градусов (с 79 градусов до 47 градусов).

Добавим графику и погоняем компьютер еще 30 минут. Температура процессора выросла до 93 градусов и остановилась на этом значении. Запас до критических температур еще большой. Температура графического процессора всего 70 градусов.

Сводный график. Здесь видно, что частота процессора опустилась до 3,3 Ghz, в остальном же никаких изменений. Троттлинга нет, система охлаждения эффективна.

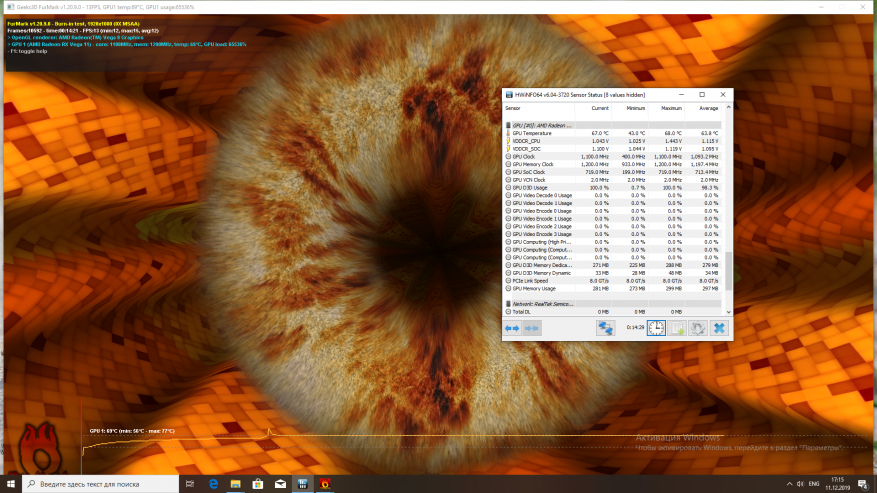

Дополнительно «прожарил» видео карту бубликом. Температура росла до 77 градусов, потом вентилятор включился на максимум и температура снизилась до 69 градусов. На этом значении я и остановил тест, т.к больше никаких изменений не происходило.

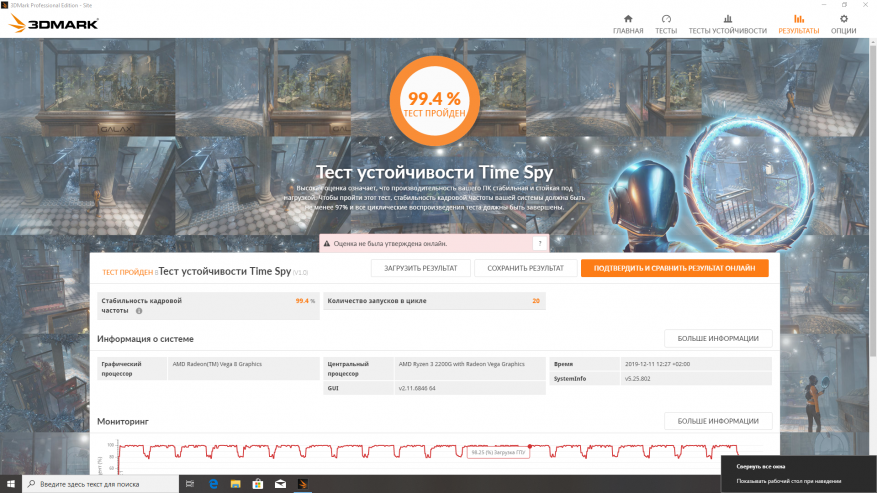

Также компьютер прошел тест устойчивости в 3D Mark с результатом 99,4%. Температура процессора и графики едва переваливала за 60 градусов.

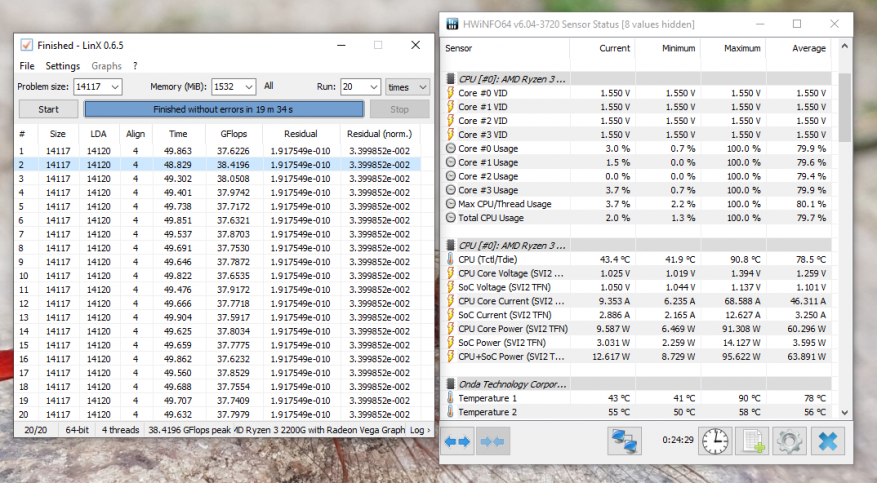

Ну и напоследок погонял LinX, который разогрел процессор до 90 градусов. Компьютер показал максимальную производительность в 38,4196 GFlops, причем разброс в результатах проходов был небольшим, а тест пройден без ошибок. В целом могу констатировать факт, что система охлаждения полностью справляется. Единственный нюанс, который отмечу как недостаток — сильный шум вентилятора на максимальных оборотах.
Игровой тест
Думаю одна из причин, за которую любят процессоры Ryzen это встроенная графика Vega. Эта графика сопоставима с дискретными видеокартами NVIDIA начального уровня и позволяет играть в большинство современных игр на средних и низких настройках графики.  К примеру Ryzen 8, который используется в этом компьютере близок по игровой производительности к GeForce GT 1030. Конечно если рассматривать компьютер как игровой, то лучше выбрать более производительную конфигурацию, например Ryzen 5 3400G с графикой Vega 11, но и моя сборка с Ryzen 3 2200G с графикой Vega 8 тоже способна на многое. Посмотрим на примере нескольких популярных игр.
DOTA 2 с высокими настройками графики в разрешении Full HD выдает FPS от 40 до 60, а если снизить настройки до средних — от 70 до 98. Играть можно как с высокими, так и средними настройками. Температура видео карты 70 — 74 градусов.

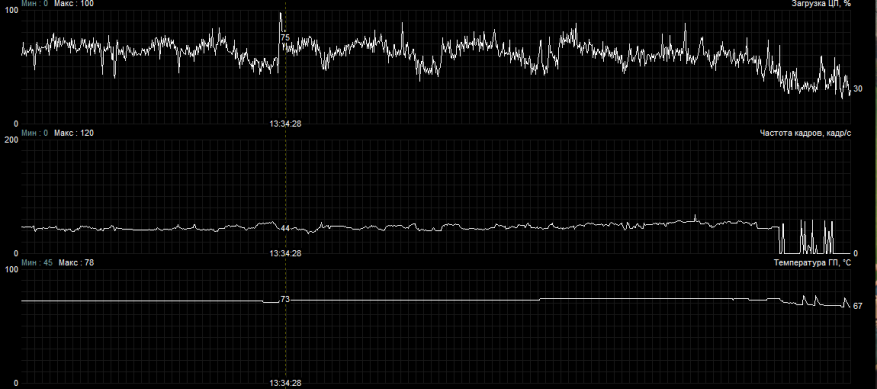

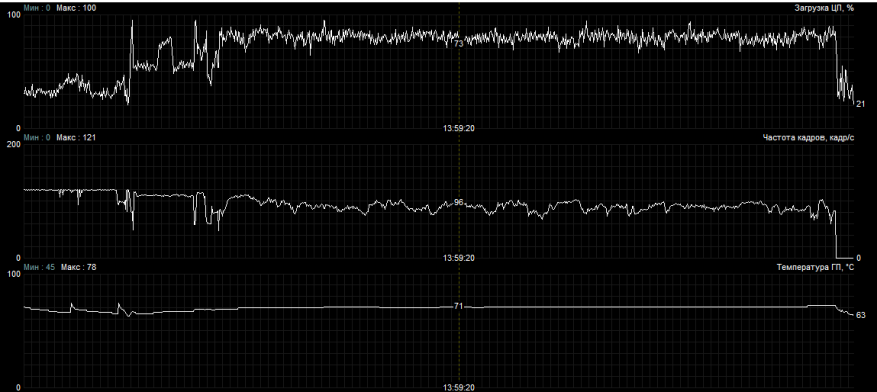

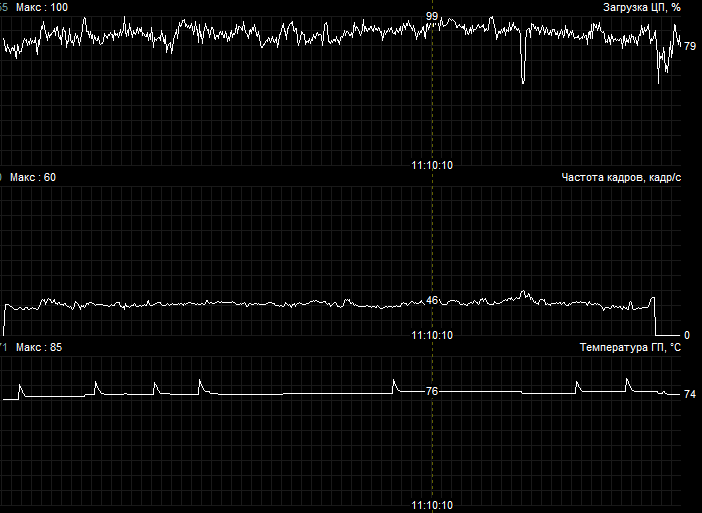

Графики загрузки процессора,  FPS, и температуры ГП с настройками High.

И настройки Medium.

Далее пойдут игры посерьезней. В GTA 5 я выставил разрешение Full HD, настройки на стандарт и отключил сглаживание, затенение и прочие эффекты.

Встроенный бенчмарк показал от 40 до 70 кадров в секунду в зависимости от сцены.

В живой игре средний fps плавал примерно в этих же рамках, но в среднем 45 — 55 кадров в секунду.

Играть приятно, просадок fps нет даже в жестких замесах и погонях. Температура видеокарты 72 градуса.

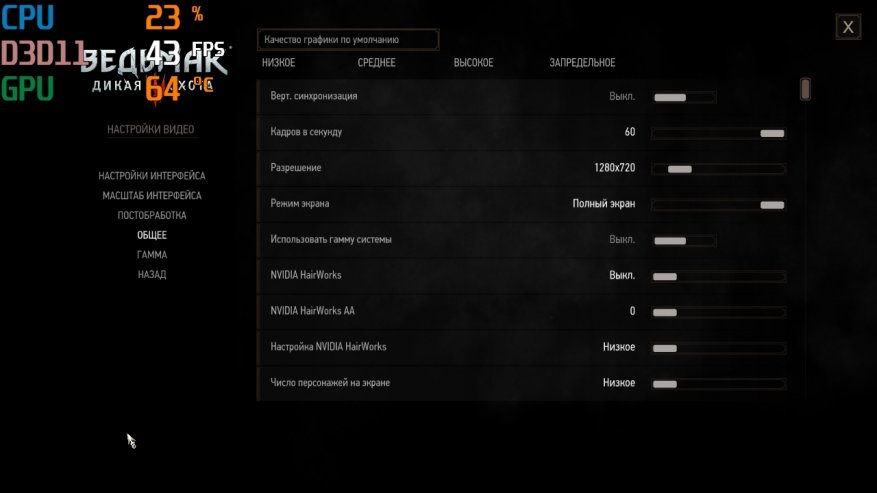

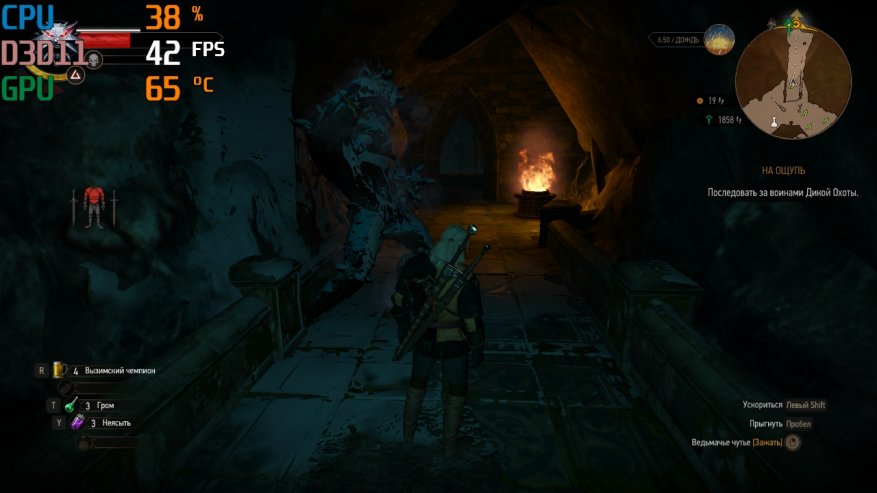

В Ведьмака 3 можно поиграть в HD разрешении с низкими настройками графики.

От 39 до 42 fps, вполне играбельно.

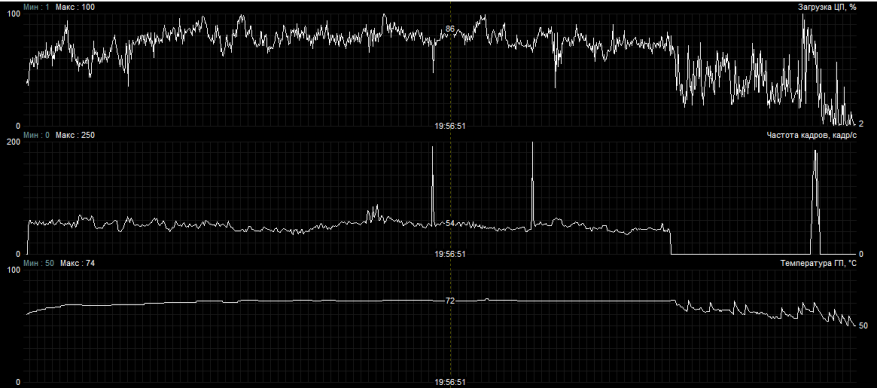

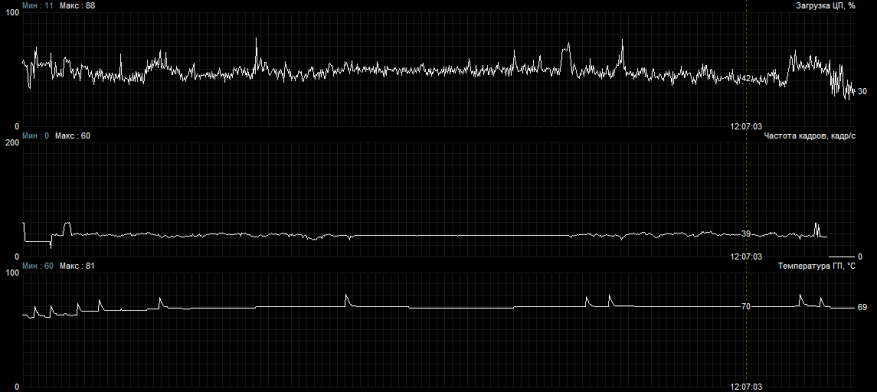

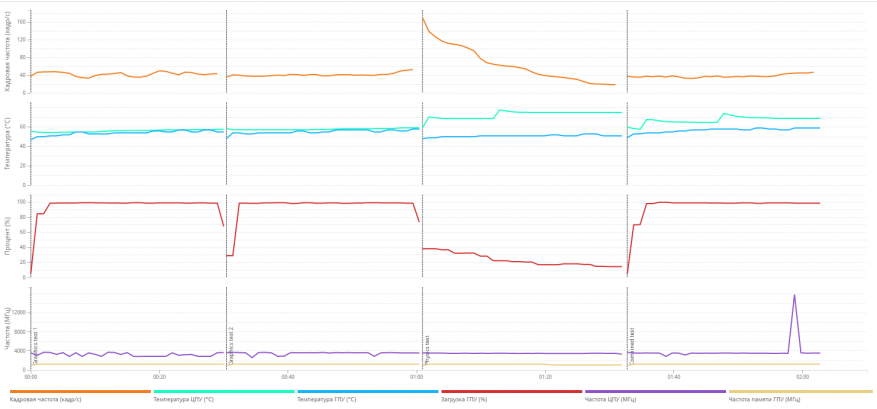

Также предлагаю оценить графики. В каждую игру я играл минимум по 30 минут, чтобы проверить нет ли просадок производительности после прогрева.

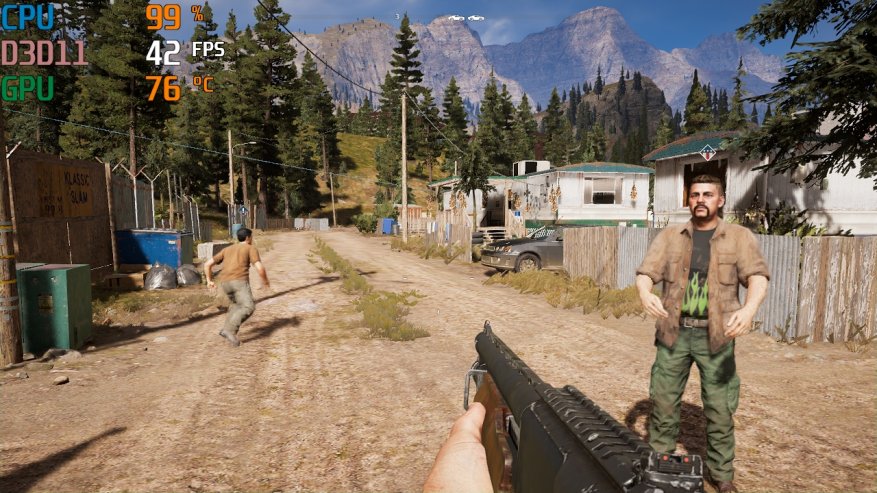

Очень требовательная игра Farcry 5. Я являюсь поклонником этой серии, поэтому интересно было оценить возможность поиграть в последнюю часть. Как и предыдущая, эта игра хорошо работает только при низких настройках графики и HD разрешении.

Встроенный бенчмарк показал  от 36 кадров в секунду до 50, в среднем 41.

В реальной игре это скорее 40 — 45 кадров в секунду, иногда 50. Играть приятно, просадок нет.

Ну и традиционный график.

Считаю полученные результаты более, чем достойные. Обычный домашний ПК, ни разу не игровой, позволяет запускать и играть на встроенной видеокарте в самые современные AAA игры. Да, на низких, а что вы хотели? Игры попроще, вроде Dota 2, CS GO и т.д вообще пойдут на высоких. Старенькие игры, тоже можно играть на средне — высоких в разрешении Full HD. Например Farcry 3 выдает с средними настройками графики в 1080p более 40 fps.

В общем компьютер точно не даст вам заскучать и если иногда вы не прочь пустить на фарш компьютерных монстров или окунуться в вымышленные миры, то можете рассчитывать, что Chatreey S1 это может.

Итоги

Компьютер получился классным, как говорится дешево и сердито.  Настоящий универсал: для работы, домашних задач и развлечений. Недостаток у компьютера только один: на высоких оборотах вентилятора он достаточно шумный. По большому счету пришел к выводу, что для меня это не страшно. Если заниматься несложными задачами, например работа в текстовом редакторе или чтение новостей в браузере, то шум едва уловимый, т.к вентилятор работает на низких оборотах. А вот при высоких нагрузках, например играх, шум достаточно серьезный, но если играть со звуком, то вряд ли вы его услышите. Еще одним недостатком (ну надо же докопаться еще до чего-то) считаю невозможность установить оперативную память, не снимая системы охлаждения. С другой стороны это дополнительный повод сменить термопасту на что-то более качественное, чем ставят китайцы.

Ну а о положительных сторонах я уже рассказал в обзоре. Для удобства выделю самые основные:

+ Компактные размеры
+ Можно апгрейдить все, как во «взрослом» компьютере: процессор, оперативную память, SSD диск, WiFi модем
+ Сразу 2 видео выхода
+ Производительность и мощная встроенная графика, которая позволит не только работать, но и играть
+ Неплохие возможности при воспроизведении видео, поддержка современных кодеков в разрешении 4K с HDR
+ Эффективная система охлаждения, отсутствие перегрева и троттлинга
+ Возможность выбрать конфигурацию по мере своих требований: разные процессоры и графика, разный объем оперативной памяти и накопителя. Можно даже выбрать вариант без памяти и использовать свою или купить по месту.
+ Демократичная цена
