В прошлый раз я рассказывал о автономном Inkbird ITH-20R, который показывает температуру и влажность окружающего воздуха на своем экране и имеет возможность подключения до 3 внешних датчиков, которые соединяются с головным устройством на радио частоте и передают показания в реальном времени. Сегодня я продолжаю тематику и расскажу о Inkbird IBS-TH1 и Inkbird IBS-TH1 Plus. Эти термо-гигрометры очень похожи, но имеют некоторые принципиальные различия. Они измеряют температуру, влажность и передают показания по bluetooth на ваш смартфон, где вы можете посмотреть показания онлайн в специальном приложении, а также просмотреть историю изменений за определенный промежуток времени (час, день, неделя, год). Статистика собирается в режиме онлайн и формируется в виде наглядных графиков, также есть возможность настроить оповещения при выходе за рамки определенной температуры и влажности. Обе модели поддерживают подключение внешних (проводных) датчиков, а версия plus оснащена жк экраном.
- Дистанция передачи данных: до 50 метров
- Измерение температуры: от -40°C до 60°C с помощью устройства и от -40°C до 100°C при помощи щупа
- Погрешность при измерении температуры: +-0.3°C (типичная), +-0.5°C (максимальная) — при помощи устройства; +-1°C при помощи щупа
- Измерение влажности: от 0% до 99%
- Погрешность при измерении влажности: +-3% (типичная), +-4.5% (максимальная)
видео версия обзора
Миниатюрная картонная упаковка, на которой можно увидеть название модели устройства. У версии plus коробка немного больше, т.к больше само устройство.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/c9e9788eb7.jpg)
На обратной стороне информация о производителе и ссылка на
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/854024e472.jpg)
Комплектация абсолютно идентичная: термо-гигрометр, внешний датчик — щуп и инструкция пользователя.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/a12c1b813a.jpg)
Рассмотрим каждую модель в отдельности. Inkbird IBS-TH1 имеет миниатюрные размеры: диаметр 56 мм и толщину 19 мм, вес 21 г. Корпус пластиковый, на поверхности отпечатан логотип.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/31c4ba26fa.jpg)
В верхней части есть разъем для подключения проводного щупа.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/6a4673d4eb.jpg)
В нижней части отверстие, за которым расположен датчик.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/970a7248fe.jpg)
Питание осуществляется от мини пальчиковой батарейки.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/6228c7a021.jpg)
В корпус встроен небольшой магнит, который позволит прикрепить датчик к металлу.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/67f7350d45.jpg)
Датчик температуры и влажности SHT 20 (
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/42cf06789c.jpg)
Плата с обратной стороны.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/437e87494a.jpg)
Энергоэффективный bluetooth передатчик CC2540, интегральная схема 24M01RP.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/fcf631abe6.jpg)
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/25cf7eb406.jpg)
В работе устройство никак себя не выдает, индикация отсутствует. Только при установке батарейки на несколько секунд загорается светодиод, который оповещает о том, что устройство активно.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/3d56a1e2f0.jpg)
Теперь рассмотрим более продвинутую версию IBS-TH1 plus. Она немного крупнее (диаметр 63.5 мм, толщина 20 мм, вес 53 г) и оснащена простым жидкокристалическим экраном, на который выводится температура (с точностью до десятых), влажность (с точностью до десятых), а также оставшийся заряд батареек и статус подключения.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/b8228b8744.jpg)
Информация с экрана хорошо видна если смотреть на него прямо или сбоку.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/cb7a91b27d.jpg)
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/ab9de7ec28.jpg)
А вот сверху\снизу угол обзора маленький.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/2c5ba9c5d4.jpg)
Как и в предыдущей модели есть разъем для подключения выносного датчика — щупа.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/b171913708.jpg)
При подключении внешнего датчика на экране отображается надпись «external» и отображается температура с щупа. Щуп можно использовать для измерения температуры жидкости, например в аквариуме\бассейне или в местах, где использовать основной датчик нельзя — сауна\баня\морозилка и т.д. Длина щупа около 2 метров.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/203e464055.jpg)
Также есть отверстие за которым расположен датчик самого устройства. Хотелось бы, что бы температура отображалась одновременно и с внутреннего датчика и с выносного, как это реализовано в ITH-20R, где показания каждые несколько секунд автоматически переключаются. Но здесь отображается только либо основной датчик, либо внешний.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/3b000f724a.jpg)
Есть кнопка, которая переключает значение с градусов Цельсия на градусы Фаренгейта.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/c9671672d9.jpg)
Для питания устройства используется 2 мини пальчиковых батарейки.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/27598b60f5.jpg)
Т.к устройство больше и тяжелей, чем версия без экрана, то внутри разместили 2 магнита, чтобы можно было повесить его на что-то металлическое.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/13bc469fce.jpg)
Датчик температуры\влажности как и в базовой версии — SHT 20
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/de0dfcf736.jpg)
Плата с обратной стороны.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/aeb0bb312f.jpg)
К экрану подключается простыми контактами и прижимается винтами.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/5bc68b014e.jpg)
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/a55a640019.jpg)

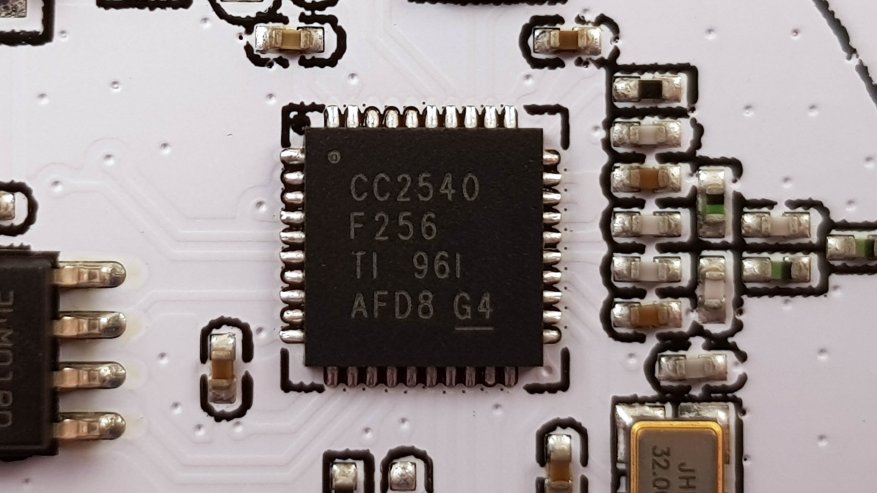

Чип управления экраном Holtek ht67f4892, остальная начинка аналогична предыдущей модели: энергоэффективный bluetooth передатчик CC2540, интегральная схема 24M01RP.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/543cd26dc5.jpg)
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/4e1cc03159.jpg)
Для удобства — обе модели рядом.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/639d244ec6.jpg)
Теперь рассмотрим возможности в приложении Engbird. Подключение очень простое, необходимо добавить датчик (он должен быть рядом со смартфоном) и выбрать одну из предустановленных программ.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/76b302cc44.jpg)
В зависимости от того, какой профиль вы выберете, в программе будут отображаться те или иные значения нормы. Например в детской комнате рекомендуемое нормальное значение температуры будет в диапазоне 18 — 22 градуса, а влажность 45% — 55%. А в винном погребе нормальный диапазон температур от 10 до 12 градусов, влажность 60% — 80%.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/89a1cfc86f.jpg)
В настройках можно выбрать русский язык. Хоть перевод и несколько корявый, но все понятно. Также можно выставить интервал передачи данных (10 сек/30 сек/1 мин/2 мин/5 мин/10 мин/30 мин), откалибровать датчик и установить оповещение на смартфон в случае выхода значений температуры и влажности за рамки установленных. Я подключил к приложению оба датчика и сравнил показания: температура отличается на 0,14 градусов, влажность на 3,74% — все в рамках погрешности.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/016e8646e3.jpg)
Кроме текущих показателей температуры и влажности вы можете посмотреть на их суточное изменение в динамике в виде удобных графиков, можно также посмотреть на показания за неделю, месяц и год. Датчики могут автономно собирать информацию (до 30000 измерений) и при соединении со смартфоном передают ее в приложение. Это удобно, если нужно отследить динамику температуры и влажности где-то в теплице или к примеру на даче, установив датчик в холодильнике и узнать как часто отключалась электроэнергия в ваше отсутствие. Сценариев может быть масса, все зависит от целей.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/e611473608.jpg)
Также собранные данные можно экспортировать из приложения в виде таблички exel.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/f84b8b0fa3.png)
Ну и пара небольших пользовательских тестов. Температура в морозилке холодильника выставлена на -18 °C.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/24c5179ab9.jpg)
Датчик показывает -18.3 °C.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/5d1eaab746.jpg)
Также измерил температуру кипящей воды.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/0823a59db0.jpg)
Датчик показал 99.8 °C.
![](https://www.ixbt.com/live/uploads/images/00/94/02/2019/12/28/588bf0766f.jpg)
Оба датчика исправно выполняют свои функции и могут быть использованы в самых разных целях. Стоит отметить, что никакой защиты от воды в них не предусмотрено, т.е погружать под воду или оставлять на улице, где их может намочить дождем — нельзя. К тому же несмотря на диапазон температуры от -40 °C на морозе их использовать также не стоит, особенно версию с экраном. Для измерения минусовых температур нужно воспользоваться проводным датчиком — щупом. Огромным плюсом обоих моделей является функция регистратора или логирования, что позволяет собирать статистические данные за большой промежуток времени. Также хорошим решением считаю возможность оповещения при выходе за рамки установленных ограничений в температуре\влажности.
