Тепловизор Xinfrared XH 09 (он же Xinfrared Х2) предназначен для обнаружения целей на значительных расстояниях, в условиях, когда визуальным методом это сделать невозможно или затруднительно. Например, в условиях слабого освещения или ночью. Или днем, когда цель сливается с окружающей средой и ее трудно заметить.
В первую очередь я бы рассматривал этот тепловизор как поисковый инструмент. Он способен обнаружить крупную цель, вроде человека на расстоянии более 300 метров. Обнаружить «потеряшку» в горах или лесу будет гораздо легче и быстрее.
Для охоты инструмент также будет весьма полезен, ведь способен быстро обнаружить дичь еще до того, как она вас заметит. Крупных животных, вроде оленей, хорошо видно с расстояния около 500 метров. Мелких животных, вроде зайца или утки: 100 — 150 метров. Причем в плане охоты тепловизор полезен не только для обнаружения цели, но и для ее поиска после попадания (раненое животное может еще довольно далеко пробежать, пока не иссякнут силы). Для этих целей тепловизор получил качественный сенсор с разрешением 256 х 192 и повышенную частоту 50 Hz.
В бытовых целях Xinfrared XH 09 также принесет пользу. Например, поможет выявить неисправный элемент на печатной плате. Или поможет оценить теплопотери своего жилья, чтобы правильно утеплить его и устранить недоработки. В общем довольно интересный прибор, который просто подключается к смартфону и не требует сложной настройки.
Технические характеристики Xinfrared XH 09 (Х2)
Видео версия обзора
Базовая комплектация
Есть два вида комплектации: базовая и расширенная. Базовая включает только тепловизор и ручку — держатель, расширенная содержит дополнительные аксессуары и переходники. У меня максимальная комплектация, давайте рассмотрим все в деталях.
Большая коробка содержит сам тепловизор и различные «бумажки».
Благодарственное письмо от компании.

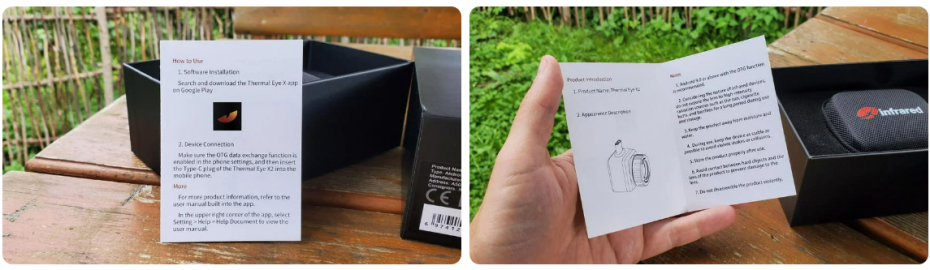

А также небольшая инструкция, где указано название приложения — Thermal Eye X (доступно в Google Play) и сказано о том, что смартфон должен поддерживать OTG.

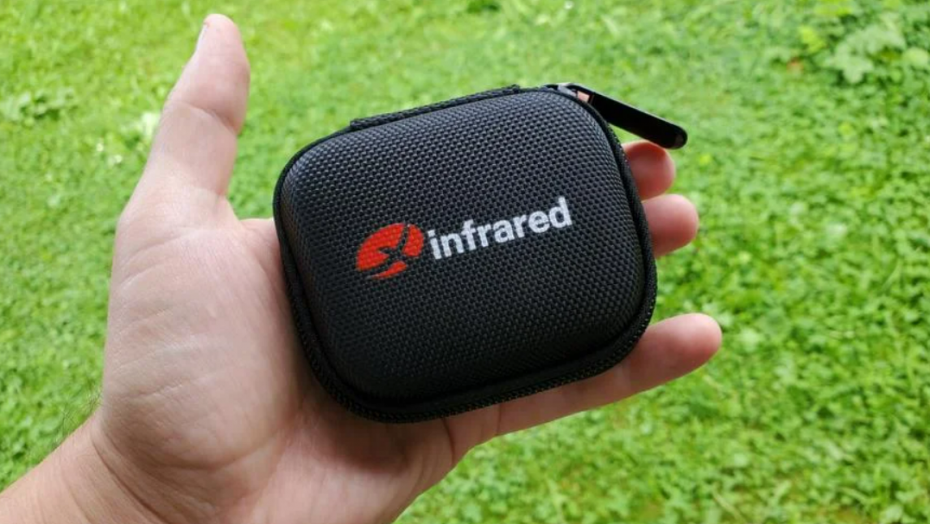

Тепловизор комплектуется жестким кейсом, который будет очень кстати для его хранения и транспортировки.
Обычная сумочка на молнии с плотным «панцирем», который защитит дорогостоящее устройство от повреждений. Размеры небольшие, можно запросто уместить в кармане куртки или штанов.

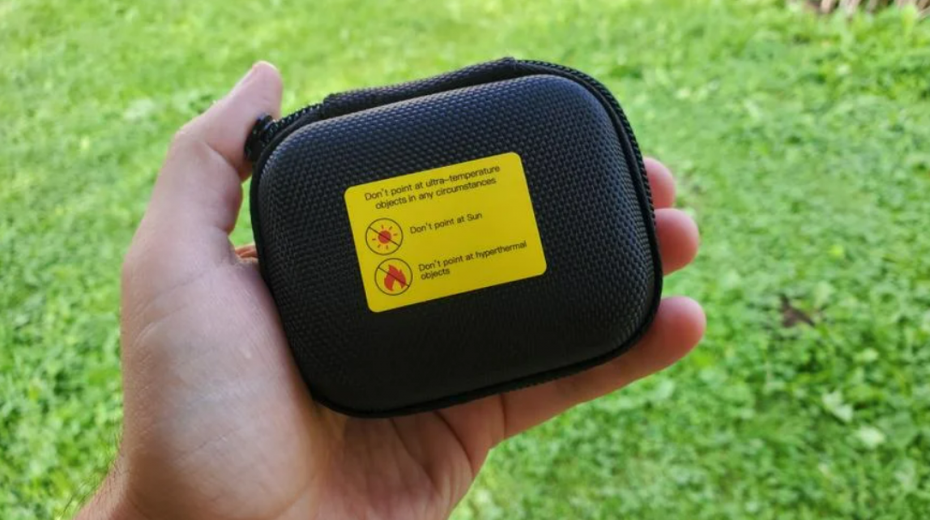

На тыльной стороне есть наклейка с предупреждением о том, что тепловизор нельзя направлять на солнце и перегретые объекты. Судя по всему это может повредить чувствительный сенсор.
Внутри кейса расположен тепловизор, а также кабель Type-C для подключения к смартфону или планшету. Автономно устройство не работает и не имеет своего аккумулятора (питается за счет аккумулятора смартфона). Потребление энергии невысокое. К примеру со смартфоном Samsung Galaxy S23+ у которого аккумулятор 4700 mAh устройство может проработать более 6 часов (на средней яркости экрана).

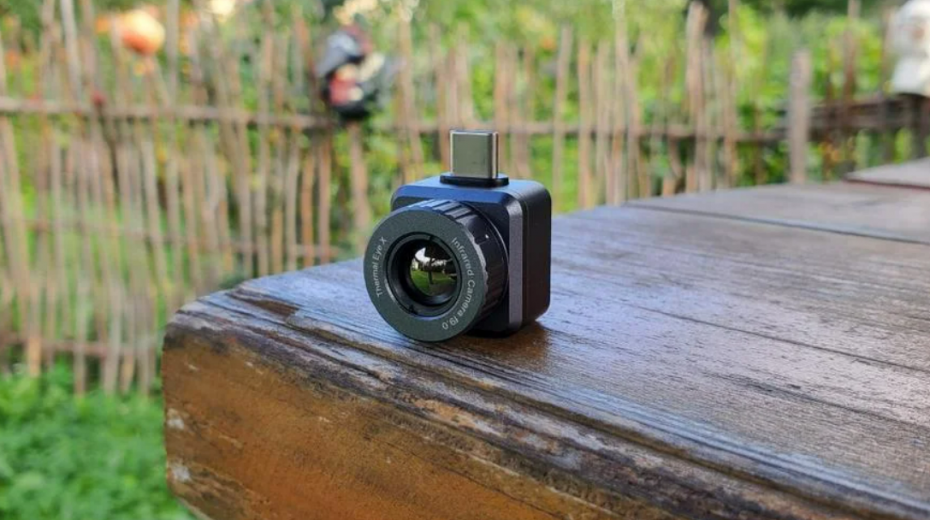

Сам тепловизор крохотный, а его объектив закрыт защитной крышечной из мягкой резины. Удлиненный разъем USB-C позволяет подключить его сразу к смартфону (напрямую).
В смартфоне он держится надежно, не болтается. Для извлечения требуется приложить небольшое усилие, а вставляется он с характерным щелчком.
Девайс получил цельнометаллический корпус, что добавляет ему прочность и позволяет эффективно отводить тепло (при длительной работе корпус немного нагревается).
Самая дорогая часть устройства — объектив, в котором установлена германиевая линза с высоким коэффициентом преломления. Ее производство очень сложное в техническом плане и весьма дорогостоящее. Все остальное (чип, сенсор и корпус) стоит копейки по сравнению с линзой. Поэтому с ней нужно быть предельно аккуратным, не трогать руками и пользоваться защитным колпачком. Фокусировка здесь ручная, при помощи кольца над объективом. Просто вращаем, как у зеркального фотоаппарата, пока картинка на смартфоне не станет максимально четкой.

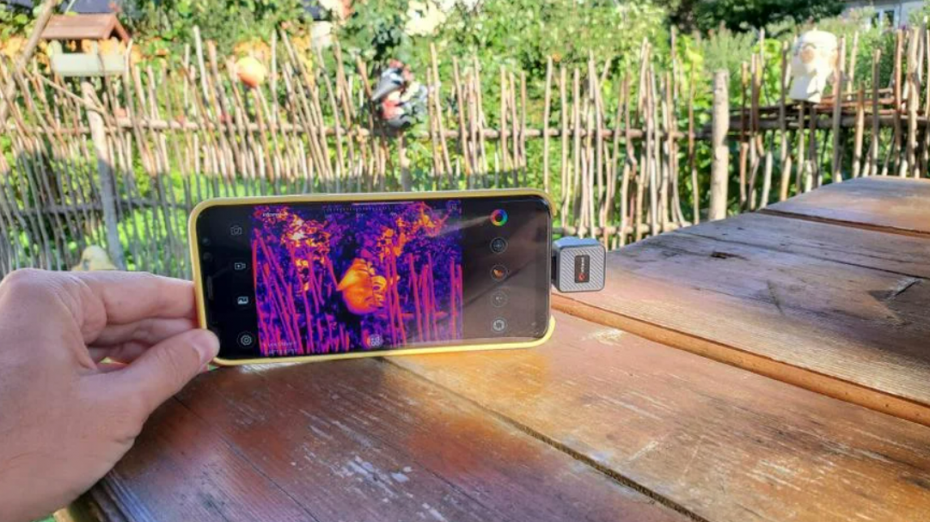

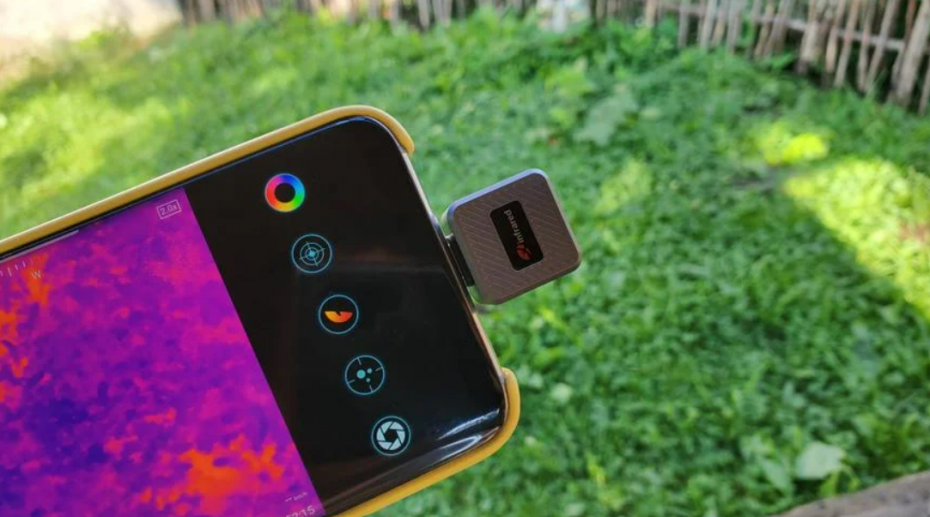

Самый простой способ подключения — напрямую к смартфону. Если применение эпизодическое или не слишком длительное по времени, то это самый удобный и быстрый способ. Но если нужно использовать тепловизор более, чем пару минут или в движении, то лучше воспользоваться держателем из комплекта.

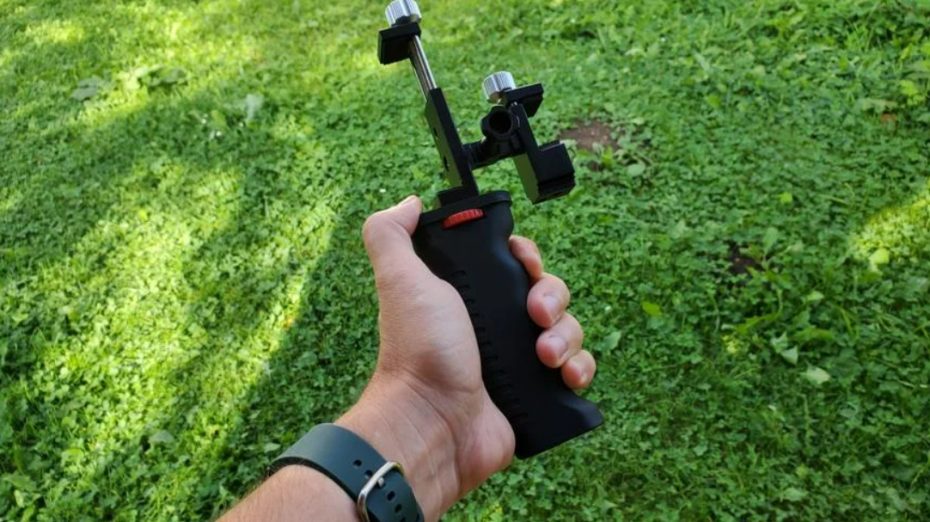

Держатель оснащен ручкой и сильно повышает удобство использования.

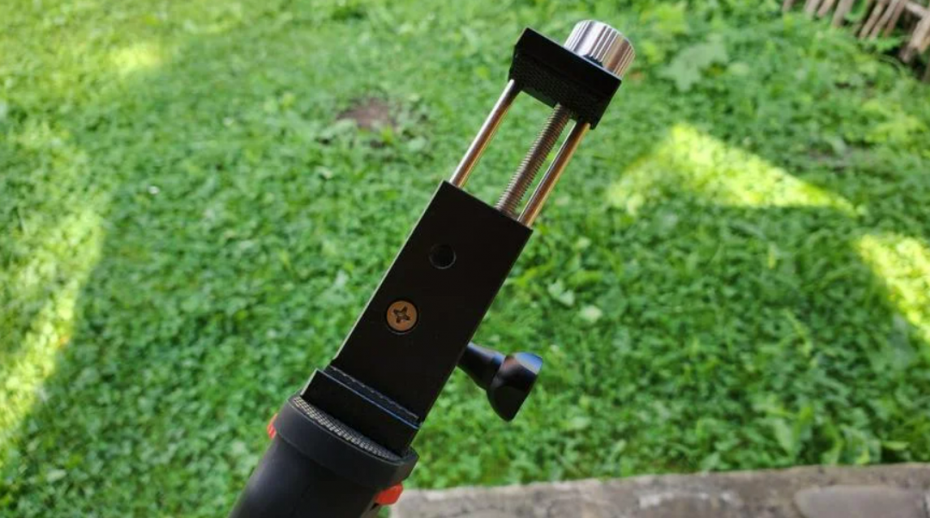

С одной стороны у него установлен холдер для смартфона. Ширина регулируется посредством вращения металлического «барашка» сверху. Максимальная ширина раскрытия 8,8 см, т. е можно использовать практически с любым смартфоном, а вот планшет уже не вместится. Также стоит отметить, что фиксация здесь жесткая. Вы сами затягиваете крепление с необходимым усилием и это гораздо надежней, чем подпружиненные холдеры, которые при активных движениях могут не удержать смартфон.
С другой стороны холдер для тепловизора, принцип работы аналогичный. Также есть возможность отрегулировать и зафиксировать угол наклона тепловизора. В местах касания холдера с гаджетами использованы резиновые накладки. Сам держатель практически целиком изготовлен из металла, за исключением ручки — она пластиковая.

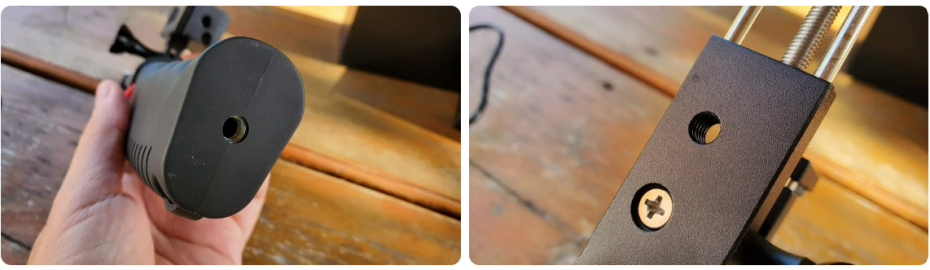

Есть дополнительные разъемы с резьбой. Например, для штатива или подвеса дополнительного оборудования, такого как лазерный указатель.
При использовании держателя вам понадобиться комплектный удлинитель.
В сборе это выглядит таким образом. Пользоваться в таком виде очень удобно: держите конструкцию за ручку перед собой и сразу видите на экране смартфона термограмму. Можно использовать на ходу.
Расширенная комплектация
В коробочке поменьше разместили дополнительные аксессуары, винтики и шестигранники.
Дополнительный держатель, аналогичный основному. Его можно использовать вместе со штативом для стационарного наблюдения или совместить с боксом для установки на винтовку.
А вот собственно и бокс, его можно использовать для охоты или страйкбола. Для этого в нижней части предусмотрено крепление на планку Вивера или Пикаттини. Вверху есть еще одна планка, которую можно использовать для дополнительного обвеса.
Тепловизор размещается внутри и фиксируется металлической планкой.
В сборе это выглядит таким образом. Устанавливаете на страйкбольную винтовку, арбалет или пневматику и получаете недорогой тепловизионный прицел.
Возможности приложения

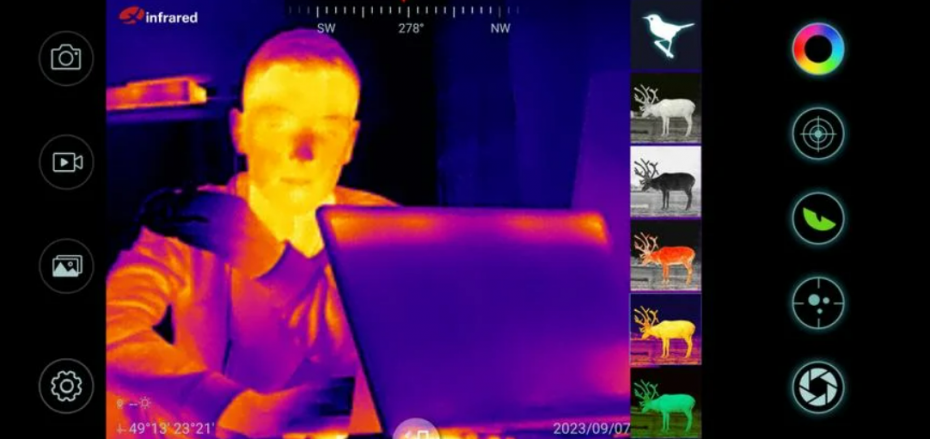

Приложение называется Thermal Eye X и доступно для скачивания в Google Play. Рассмотрим его интерфейсы, возможности и настройки. Центральную часть занимает термограмма (тепловое изображение, созданное в процессе тепловизионного обследования). Слева от нее кнопки для переключения режимов: фото, видео, галерея и настройки. Справа функциональные кнопки. Пройдемся по ним сверху вниз. Разноцветное колечко переключает режимы отображения термограммы, всего их 6:
- высококонтрастная черно-белая
- черно-белая с горячим белым
- черно-белая с горячим черным
- черно-белая с красным выделением самых горячих областей
- популярный режим «железная радуга»
- черно-зеленая с горячим зеленым
Далее идет кнопка активации виртуального прицела. Его можно двигать влево, вправо, вверх и вниз. Можно делать крупнее или мельче. Можно выбрать один из нескольких вариантов. Пристреляв оружие, можно добиться хороших результатов точности и использовать экран смартфона для прицеливания по подсвеченным целям.
Следующей идет кнопка переключения режимов отображения. Зеленый глаз включает резкость и подчеркивание контуров, зеленый глаз делает сглаживание. Ниндзя включает режим малой заметности (низкая яркость, ч\б режим с подсветкой наиболее горячих участков красным).
Следующая кнопка включает маркер горячей точки. Она отмечается крестиком и становится более заметной. Последняя кнопка делает снимок, который сохраняется в памяти смартфона. Снимки автоматически сжимаются, поэтому качество на выходе у них так себе, на экране все выглядит куда детальней.

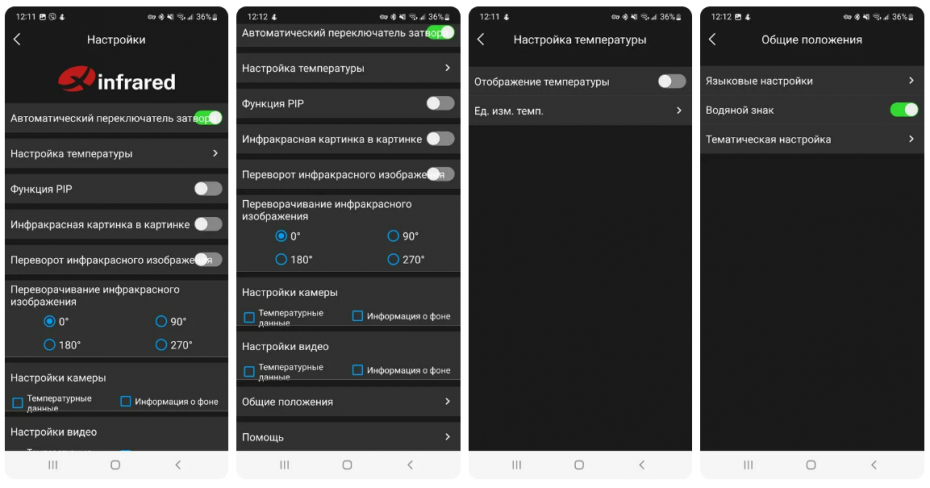

Чтобы начать запись видео, то нужно нажать на иконку камеры слева, запись стартует автоматически. Также слева разместили кнопку настроек, давайте на них посмотрим.
- Автоматический переключатель затвора используется для калибровки тепловизора
- Настройки температуры. Позволяют отображать примерную температуру объектов. Тепловизор не специализируется на измерении температуры, поэтому тут есть погрешность. В описании указано +- 3 градуса, но в реальности он может ошибаться и сильней, зависит от условий окружающей среды и объекта измерения
- Картинка в картинке. Добавляет окошко с фото из основной камеры смартфона
- Инфракрасная картинка в картинке. Участок на который наведен указатель увеличивается и выводится в отдельное окошко
- Поворот ИК изображения. Бывает вы ставите камеру не той стороной или ведете наблюдение в вертикальном режиме, тогда инструмент «поворот изображения» поможет вам развернуть его в нужную сторону
- Температурные данные. Можно записать на фото или видео не только картинку, но и температурные показатели
- Ну и по мелочи, вроде языка, единиц измерения или темы
Также есть отдельная кнопка для вызова быстрых настроек.
Здесь можно быстро осуществить поворот изображения, включить или отключить отображение температуры и вспомогательных данных, а также более точно указать данные окружающей среды и объекта измерения (температура на улице, тип измеряемого материала и расстояние).
Примеры снимков

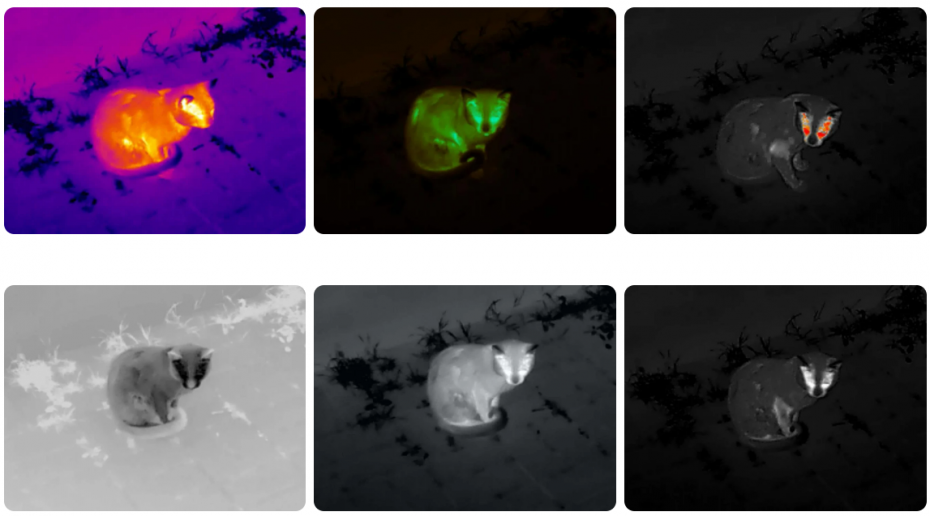

Из «диких» животных поблизости, был найден свирепый котик, на нем и проверил разные режимы отображения. Лучше всего на мой взгляд отрабатывает лавовый и зеленый, также хорошо заметен черно-белый с красным акцентом.
Далее отправился на прогулку и делал фото всего, что привлекало внимание. Даже в условиях городской среды люди и животные отчетливо видны на значительном расстоянии. Все снимки сделаны в темное время суток. Тепловизор по умолчанию снимает с 2Х приближением, дополнительно можно увеличить приближение до 15, но толку от этого не много, т. к зум цифровой.
Несколько интересных примеров:

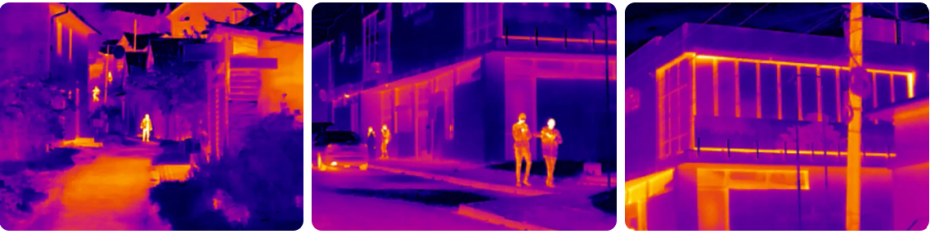

- На первом снимке небольшая улочка, где на разном удалении друг от друга идут 3 человека. До самого дальнего расстояние метров 150, до ближнего 30. Никого из них глазами не видно, т. к освещение на улице не работало
- На втором снимке люди, которые гуляют около ТЦ. На втором этаже ресторан с панорамным окнами, но т. к стекло экранирует тепло людей, то на тепловизоре их не видно (третий снимок), хотя в реальности там несколько столиков и люди сидят у окна
Далее проверил отображение температуры. Что-то показывает конечно, но погрешность, как и заявлено — несколько градусов. Здесь в принципе диапазон измерения температур невысокий (от 0 до 100 градусов) и для этих целей тепловизор не подходит. Он конкретно для отображения термограммы, причем благодаря частоте 50 Hz на экране все очень плавно и не тормозит. Я ходил, гулял и удивлялся, как тепловизор может видеть людей и животных в полной темноте. Котики в некоторых режимах выглядят весьма угрожающе…

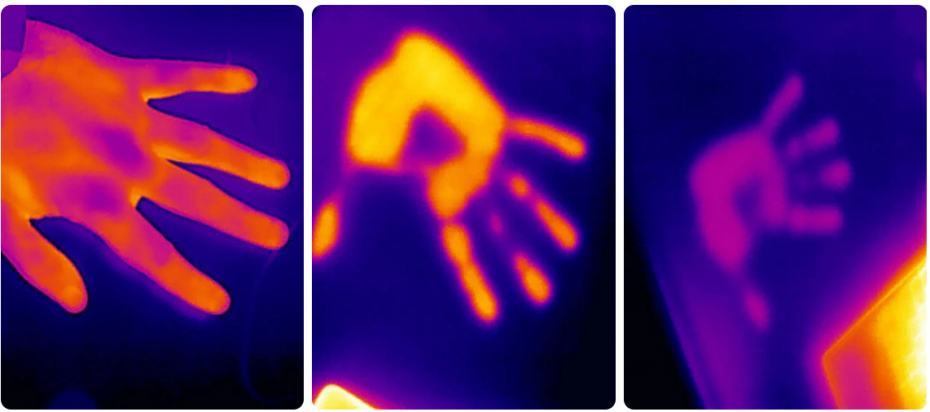

Тепловизор также хорошо фиксирует тепловой след. Кладу руку на стол (первый снимок) и на столе остается тепловой отпечаток (второй снимок). Даже через несколько минут след еще просматривается через тепловизор (третий снимок).

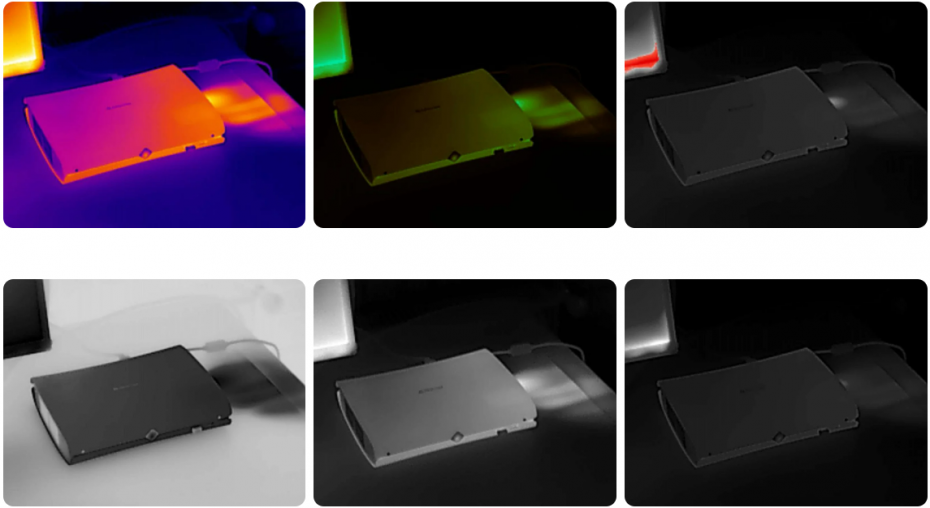

Теперь посмотрим как тепловизор показывает нагрев различных устройств. Например, дешевый нетбук Chuwi греется под клавиатурой. Видно, что отвод охлаждения реализован не слишком грамотно и горячий воздух частично попадает на лицевую часть экрана. Также видно, что греется блок питания, который находится рядом.
Посмотрим на блок питания ближе. Видим, что нагрев точечный и места повышенной температуры отчетливо видно на всех термограммах.
Теперь посмотрим на нагрев мини-пк Alfawise с процессором Core i7 дискретной видеокартой Nvidia. Как обычно, больше всего информации дает «лавовая» термограмма, также хорошо показала себе черно-белая с горячим белым и зеленая. Видно, что компьютер больше греется с правой стороны. Также видно след от горячего воздуха, который выдувается с правой стороны (через вентиляционную решетку). Левая часть ПК, где втягивается воздух — более холодная.

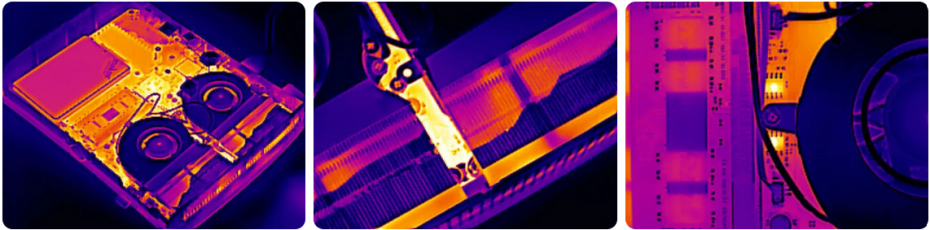

Сняв крышку, можно посмотреть, какие компоненты греются больше. Ожидаемо это процессор и видеокарта (они под радиаторами с вентиляторами). Сюрпризом оказались точечные нагревы некоторых других элементов (чипов).
Особенно заинтересовал чип посреди материнки, который оказался интегрированным графическим процессором. Я предполагал, что раз основная нагрузка ложится на дискретную видеокарту, то интегрированная графика не используется. Судя по всему как-то используется, т. к нагрев у нее достаточно сильный. Компьютером пользуюсь уже более 3 лет, поэтому если бы это было критично, негативный результат уже показал бы себя. Тем не менее, от греха подальше, я решил установить на чип небольшой радиатор через термопасту. Т. к если интегрированная графика выйдет из строя, не известно как поведет себя компьютер.

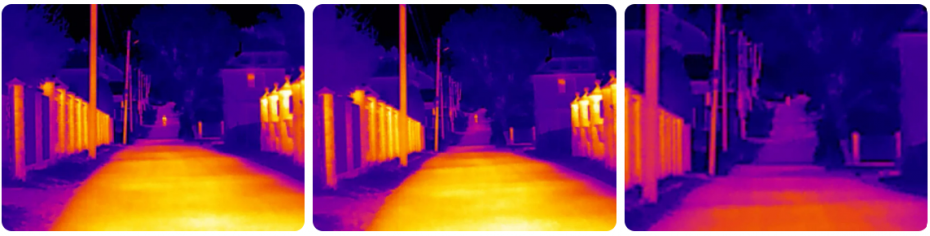

Ну и напоследок я провел небольшой эксперимент, касающийся дальности обнаружения. Я попросил сына пройтись по дороге (в темноте) и периодически делал снимки на тепловизор.
По мере его отдаления, становилось все хуже видно его тепловой образ на экране смартфона, пока он полностью не слился с дорогой. Тогда сын вернулся, измерив пройденное расстояние при помощи GPS трекера. Получилось почти 300 метров. Думаю если провести этот же тест не в условиях города, где нагретый асфальт, а скажем в горах — результат будет куда лучше. Также на результат сильно будет влиять и погода окружающей среды. В холодную пору года тепловой след будет виден куда дальше, из-за разницы температур.
Итоги
Xinfrared XH 09 это неплохой поисковый тепловизор для смартфона, который позволяет заметить животное или человека на весьма значительном расстоянии. Причем благодаря частоте обновления 50 Hz, изображение будет плавным и не будет тормозить даже при динамическом использовании «на ходу». Простое и удобное приложение, возможность использования со своим смартфоном, классный держатель в комплекте — все это также идет в копилку плюсов. Из минусов — не очень точное определение температуры, но для этих целей у Xinfrared есть более специализированные модели.
