Каждое поколение серии «Note» от Xiaomi (в данном случае Redmi) действительно становится массовым. Лучшее соотношение цены и производительности не может не привлекать к тому же, когда производитель так заботится о внешнем виде.

Note 7 получил узнаваемый дизайн большинства современных устройств – стекло спереди, стекло сзади, металл посередине. Безусловно красивый «бутерброд» так себе переносит падения. В этом ремонте будем менять дисплей и заднюю крышку, поехали.

SIM-лоток здесь доставать не обязательно, но такова уж традиция, избавляться от всего лишнего при разборе.

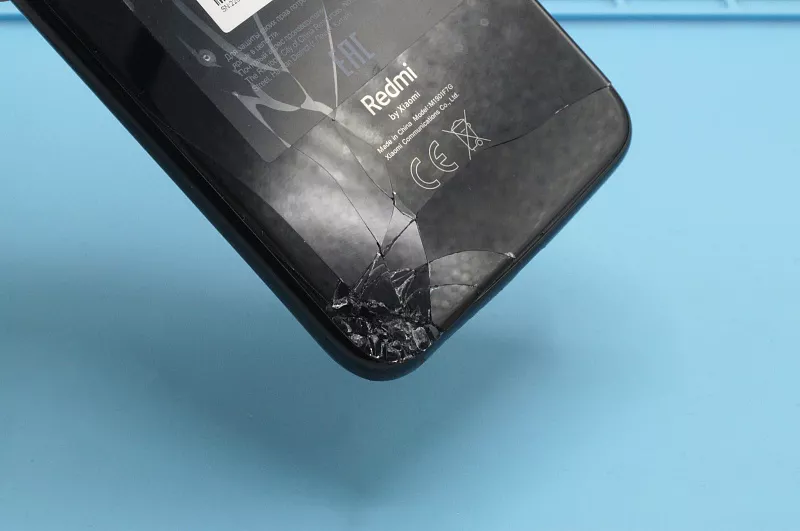

Задняя крышка здесь разбита, а это значит, что особо возиться с ней смысла нет. Обычной лопаткой для разбора я «подлез» под крышку и отклеил от задней части. Если не рвать и метать, то отклеивается очень даже аккуратно.

Заводской скотч на этой модели идеальной клейкости, держит уверенно, отклеивается без особых усилий.
Обязательно отключаем шлейф сканера отпечатков пальцев.

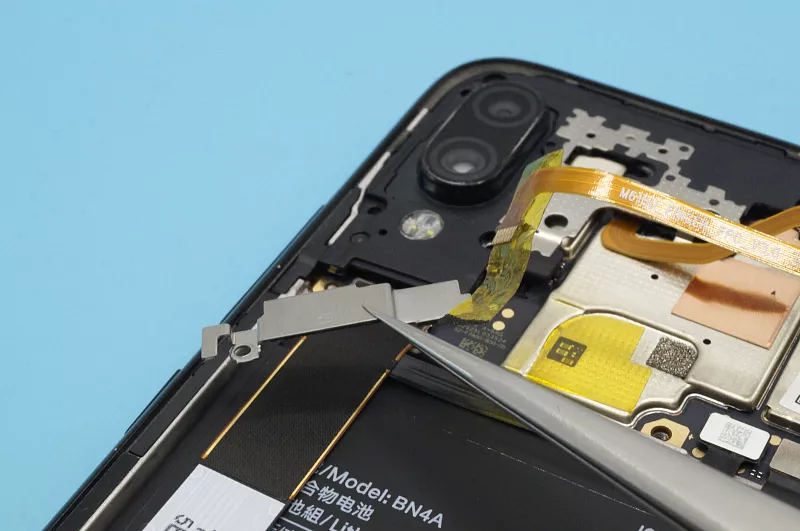

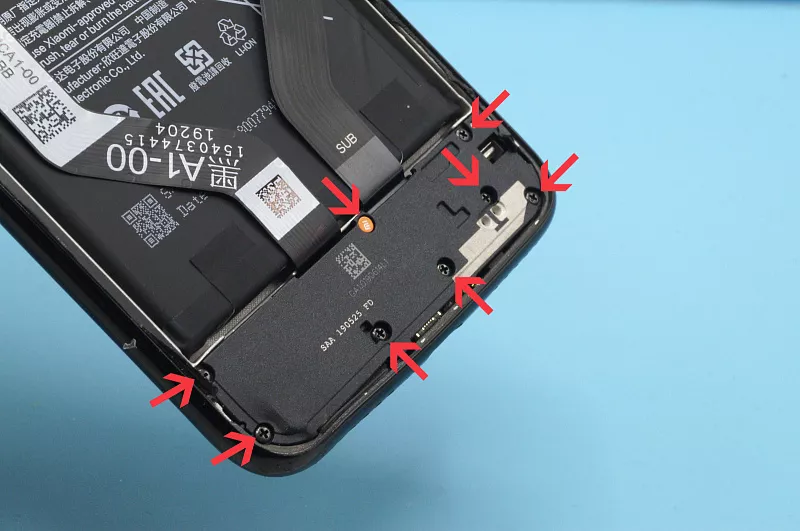

Выкручиваем винты как на верхней части, так и в нижней. Под верхней корпусной накладкой и металлическими экранами скрыты все нужные разъемы, а под нижней выведен шлейф дисплейного модуля.

В три приема отщелкиваем все пластины и убираем в сторонку.

Готовимся в проверке нового дисплейного модуля. Отключаем шлейф на сканер отпечатков, чтобы не мешал и аналогичным образом поступаем с разъемами батареи и дисплея.

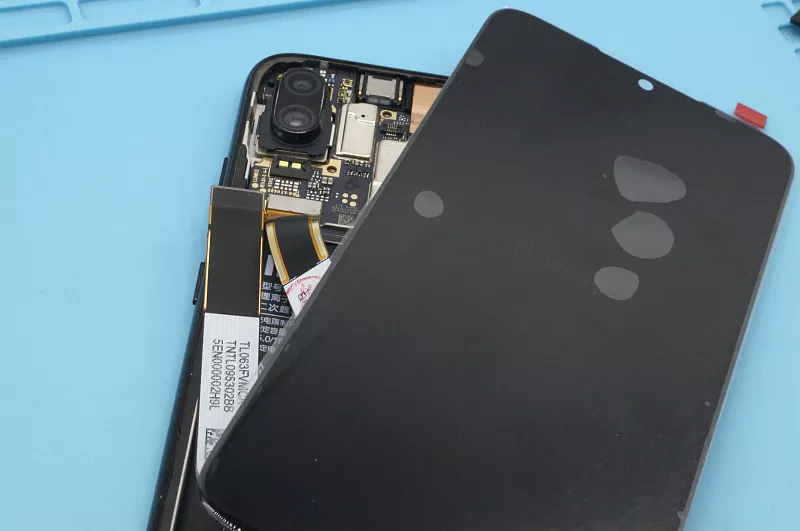

Подключаем новый дисплей на место старого, возвращаем разъем аккумулятора и запускаем аппарат.


После загрузки системы устанавливаем яркость на максимум и тщательно осматриваем «картинку», убеждаемся в отсутствии дефектов и искажений.


Работу тачскрина легко проверить перетаскиванием иконок по рабочему столу или пролистыванием списков. Срабатывание сенсора должно быть непрерывным, без обрывов и подтормаживания.

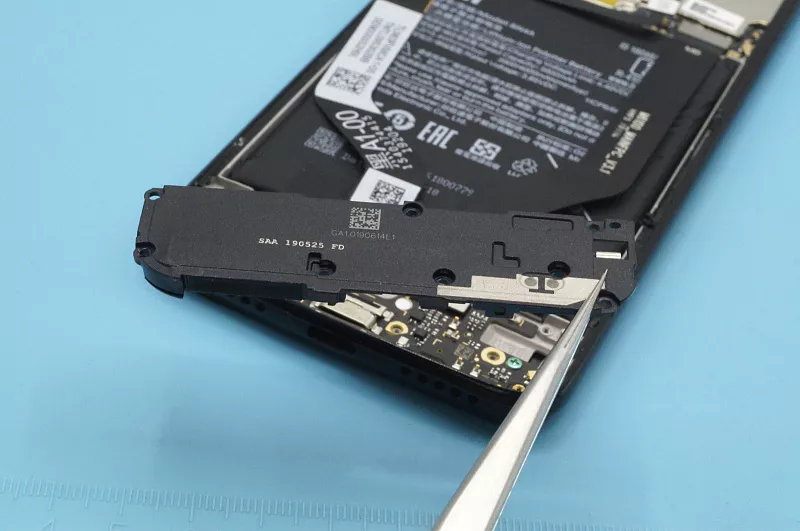

Последний шаг перед демонтажом дисплея – отсоединяем нижнюю накладку-динамик, чтобы высвободить шлейф на дисплей.

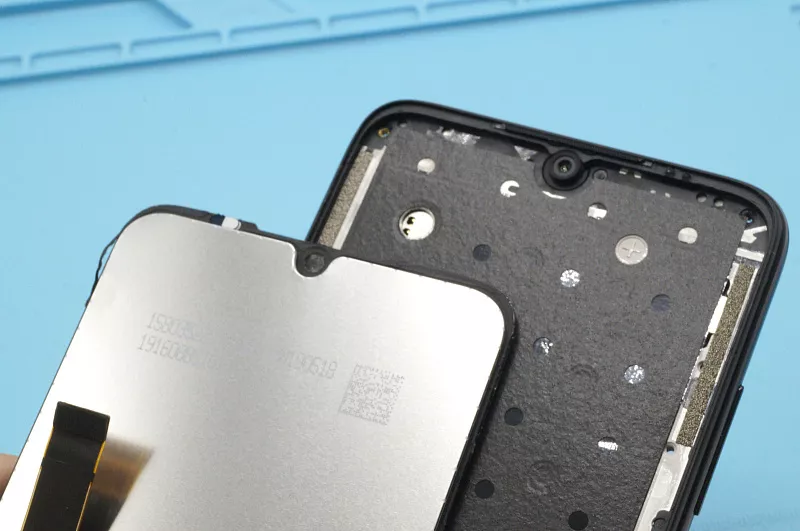

Дисплей оказался приклеен на такой же скотч, что и задняя крышку. Поддев лопаткой я без труда его вытащил из рамки. Если ваш случай сложнее моего, можно предварительно прогреть дисплей на термоковрике или паяльным феном при 99 градусах.

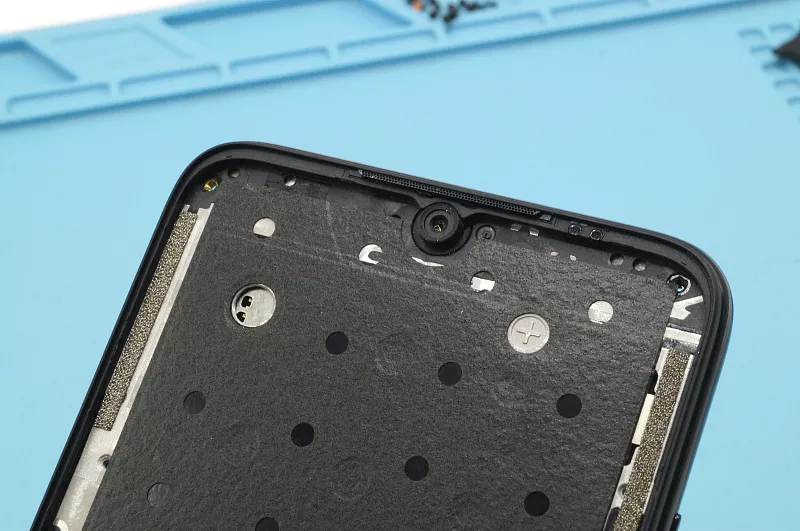

Очищаем рамку от всех осколков стекла, скотча и грязи. Так же советую обезжирить поверхность перед нанесением клея.

Использую клей B-7000, подойдут и его многочисленные аналоги. Наносим тонким слоем по всем краям, стараясь не залить фронтальную камеру. Оставляем подсыхать на 5-10 минут, вклеиваем дисплей и начинаем собирать телефон.

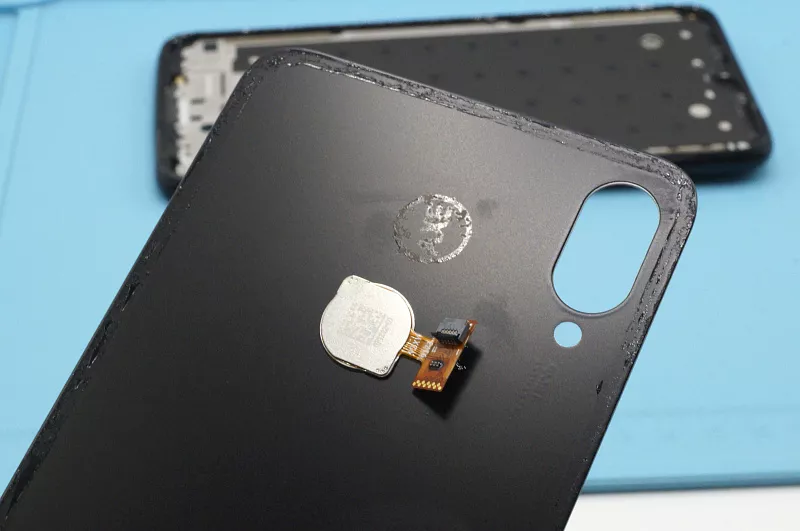

Финальным этапом станет замена задней крышки. Сканер отпечатков пальцев нужно будет снять со старой и перенести на новую. Делается это легко, достаточно «выдавить» сканер с обратно стороны, он легко отклеится, самое главное его ровно приклеить.

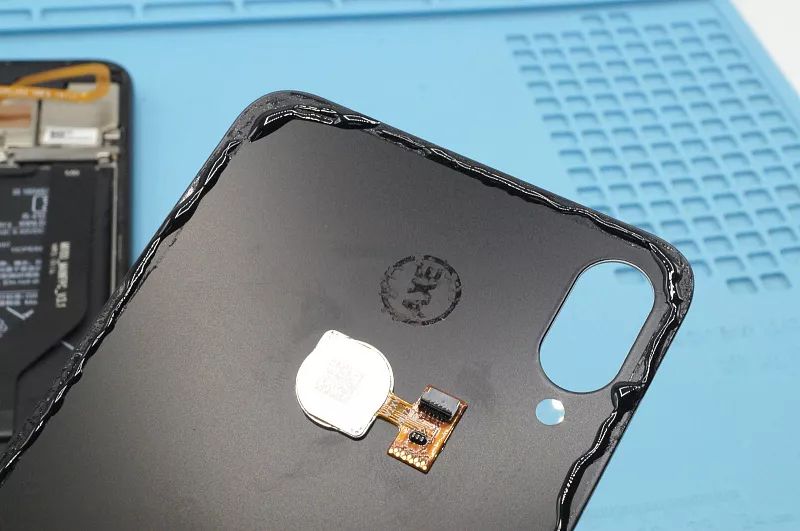

Крышка на замену пришла с уже нанесенным двухсторонним скотчем для установки. К сожалению, он слишком тонкий и совершенно не «цепкий», в своей практике я его всегда удаляю и устанавливаю крышку на тот же самый клей B-7000.


Правила те же – наносим ровно по краям, даем немного подсохнуть и прижимаем на место.

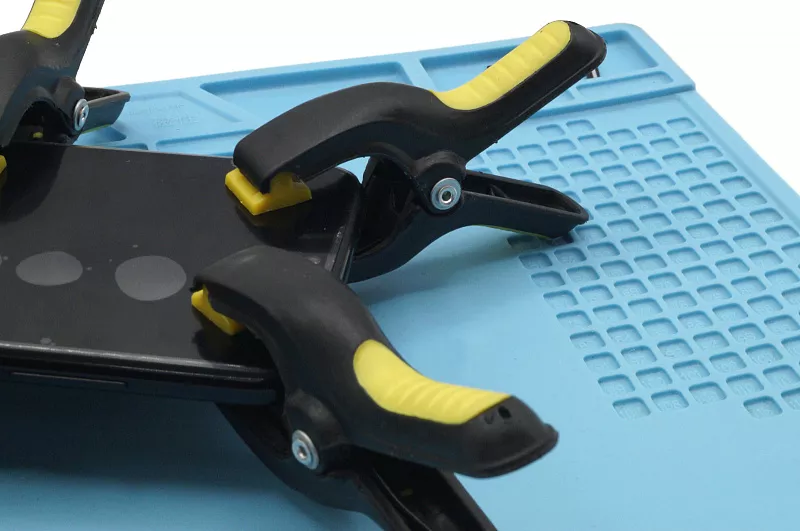

До полного просыхания клея (8 – 24 часов) рекомендую зажать телефон специальными прищепками, они создадут идеальные условия для плотного монтажа, ничего не отклеится.
