Введение

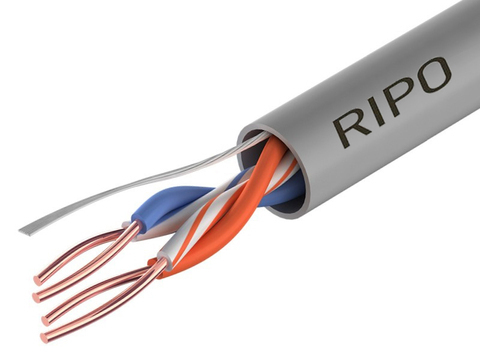

Витая пара — это один из самых популярных кабелей для организации домашних и офисных сетей. Она предназначена для передачи цифровых сигналов и данных, что делает её незаменимой в современных коммуникациях. Благодаря своей структуре — скрученным парам проводников — витая пара обеспечивает высокое качество передачи, минимизирует помехи и межканальные перекрестные наводки.

Самодельные патч-корды из витой пары позволяют создать оптимальные по длине и характеристикам соединения, экономя средства и повышая надежность сети. Самостоятельное обжатие кабеля — отличный способ получить качественный и долговечный кабель, который будет полностью соответствовать требованиям вашего оборудования и условий эксплуатации.

Необходимые инструменты и материалы для обжима витой пары

• Витая пара (категории 5e, 6) — кабель с четырьмя скрученными парами проводников, подходящий для организации сетей с различной скоростью передачи данных. Категории 5e и 6 обеспечивают надежную связь и минимальные потери сигнала.
• Коннекторы RJ-45 с позолоченными контактами — стандартные разъемы для витой пары, обеспечивающие качественное и долговечное соединение с нулевой коррозией благодаря позолоте на контактах.
• Кримпер (обжимной инструмент) — основной инструмент для обжима разъемов RJ-45; обеспечивает надежное закрепление проводников, а также часто оснащен функцией зачистки кабеля и обрезки лишних жил.
• Нож для зачистки, отвертка (секретный инструмент) — нож необходим для аккуратного снятия внешней оболочки кабеля без повреждения жил; отвертка полезна при доработках и устранении проблем с контактами.
• Тестер для проверки качества — устройство, позволяющее проверить правильность подключения, целостность проводов и отсутствие замыканий в собранном патч-корде.

Наличие и правильное использование этих инструментов гарантирует качественную сборку кабеля с долгим сроком службы и надежной передачей данных.

Подготовка кабеля и коннектора

1. Зачистка внешней изоляции. Отрежьте необходимую длину кабеля и аккуратно снимите 2–3 см внешней изоляции с помощью специального ножа или инструмента для зачистки, стараясь не повредить внутренние жилы.
2. Расплетение и выравнивание пар проводников. Расплетите пары проводников, аккуратно их распрямите и выровняйте. Постарайтесь сохранять скрученность пар на минимальном уровне, примерно один виток, чтобы избежать ухудшения характеристик передачи.

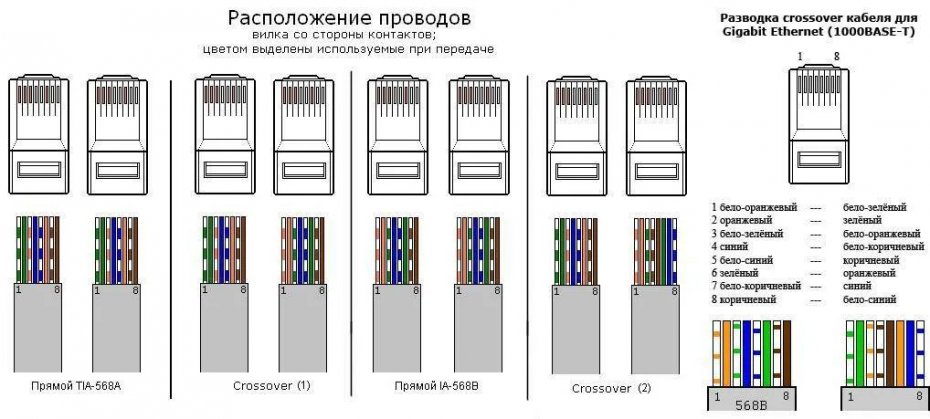

3. Распиновка: прямой и перекрестной схемы
4. Прямой обжим (T568B) используется для подключения устройств к маршрутизаторам, коммутаторам, модемам. Порядок жил: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.
5. Перекрестная схема (Crossover) применяется для прямого соединения двух компьютеров или двух сетевых устройств без посредника. Она отличается перестановкой некоторых жил (бело-оранжевый меняется местами с бело-зеленым).
6. Загрузка проводов в коннектор. Вставьте провода в коннектор RJ-45, соблюдая выбранную распиновку, защелкой вниз. Убедитесь, что каждый провод попал в своё отдельное гнездо и концы проводов выровнены по краю коннектора до упора.

Процесс обжима витой пары: пошаговая инструкция

1. Помещение коннектора с проводами в кримпер. Вставьте подготовленный коннектор RJ-45 с проводами в гнездо кримпера. Убедитесь, что контакты внутри коннектора расположены сверху, а провода вставлены полностью до упора.
2. Правильный захват и сильное сжатие ручек до щелчка. Плавно, но с усилием сожмите рукоятки кримпера до характерного щелчка. Это означает, что контакты надежно зафиксировались и провода плотно прижаты к металлическим контактам внутри разъема.
3. Особенности обжима для надежного контакта и фиксации оболочки. Обработайте мускульной силой ручки, чтобы обеспечить равномерное давление, и убедитесь, что оболочка кабеля зафиксирована зажимом внутри разъема, чтобы защитить соединение от разъятия и обеспечить механическую надежность.

Этапы требуют аккуратности и точности для получения стабильного и долговечного соединения. После обжима рекомендуется проверить кабель тестером и, при необходимости, повторить процедуру для обоих концов кабеля.

Контроль качества и устранение ошибок при обжиме витой пары

1. Проверка надежности обжима визуально. Осмотрите разъем RJ-45: контакты должны быть полностью утоплены в коннекторе, и провода — хорошо зафиксированы без выступающих частей. Оболочка кабеля должна плотно закрепляться зажимом внутри разъема, что предотвращает повреждения при эксплуатации.
2. Использование тестера витой пары. Подключите оба конца кабеля к тестеру — устройство подает тестовый сигнал по каждому проводнику. Светодиоды или экран покажут целостность цепи, наличие обрывов, коротких замыканий или неправильной распиновки. Современные тестеры могут даже определять расстояние до места повреждения. В случае отсутствия тестера можно использовать мультиметр для прозвонки каждой жилы.
3. Ремонт и доработка контактов с помощью отвертки. Если визуально заметны неплотные контакты, осторожно поправьте концы проводов маленькой отверткой, добейтесь контакта и сделайте повторный обжим.
4. Повторный обжим при необходимости. При выявленных проблемах с контактом или повреждениями обожмите кабель заново, предварительно убедившись в правильности расположения проводников и отсутствии дефектов.

Такая комплексная проверка и доработка гарантирует надежность соединения и стабильную работу сети.

Завершение и проверка работы витой пары

После обжима кабеля важно провести его тестирование на рабочем оборудовании для подтверждения стабильного соединения и качественной передачи данных.

• Подключите собранный патч-корд к сетевому коммутатору, маршрутизатору или другому оборудованию.
• Проверьте наличие связи, индикаторы активности порта должны гореть, свидетельствуя об успешном соединении.
• При передаче данных убедитесь, что скорость и стабильность соединения соответствуют требованиям вашей сети. Для более точной оценки используйте специальные тестеры витой пары, которые измеряют непрерывность, корректность распиновки, а также параметры сигнала и уровень помех.
• При выявлении проблем с соединением пересмотрите этапы обжима и при необходимости выполните повторный обжим или замену коннектора.

Правильное завершение и тщательная проверка гарантируют долгосрочную работу сети без перебоев и с максимальной производительностью.
