Мы уже рассказывали об изготовлении проектора из смартфона, коробки от обуви и лупы, а на этот раз представим вам инструкцию по сборке аналогичного устройства с использованием трёх линз. Такое устройство позволяет получить более качественное изображение, сравнимое с дорогими проекторами.

Нам потребуются:

— Две пластиковые трубы длиной 20-25 см, в которые должны вплотную помещаться линзы (как вариант — широкий телескопический объектив от фотоаппарата или подзорной трубы)
— Три линзы
— Горячий клей для крепления линз
— Пластиковая коробка для крепления смартфона
— Мягкая тряпочка для очистки линз
— Резинка или другой крепёж для соединения коробки и трубы

Почему лучше использовать не одну линзу, а несколько? Дело в том, что качество изображения во многом зависит от расстояния экрана смартфона до линзы, и чем оно меньше, тем выше чёткость и яркость картинки. Нужно также понимать, что при использовании нечётного числа линз изображение получается перевёрнутым, поэтому вам придётся фиксировать на смартфоне перевёрнутую на 180 градусов картинку с помощью специального софта (Screen Rotation Control или Ultimate Rotation Control)




Трубы должны быть чёрного цвета, иначе изображение получится блёклым. Лучше использовать подобие телескопа, то есть диаметр одной трубы должен быть меньше диаметра другой.

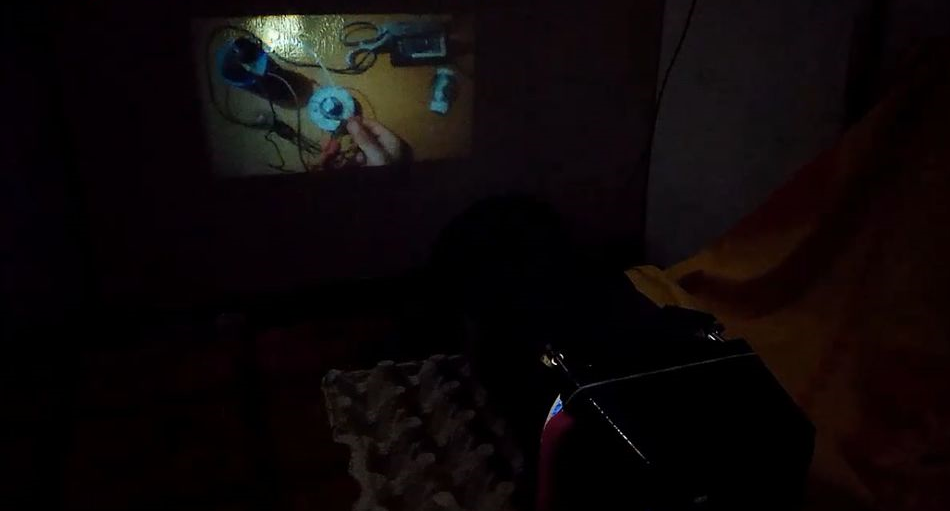

Закрепите внутри одной трубы две линзы, и ещё одну внутри второй. Включите экран смартфона на максимальную яркость, подставьте его к трубе, выведите изображение на стену и отрегулируйте расстояние между линзами.



В коробке сделайте вырез для фиксации смартфона и прикрепите коробку к трубе. Экран должен прилегать к трубе вплотную, но не настолько плотно, чтобы смартфон нельзя было достать (иначе придётся разбирать эту конструкцию всякий раз, когда вы захотите включить новое видео).



Если вы используете Android-смартфон, к нему можно подключить мышку для управления приложениями, но для этого у него должна быть предусмотрена поддержка USB-OTG.
