Как за пару минут сделать высокотехнологичную напоминалку о забытых вещах

Александр


Вам пригодится это изобретение, если вы часто уходите из дома и забываете взять с собой нужную вещь (ключи, сумку, кошелёк и т.п.) Вам потребуется NFC-брелок, который отключает сигнализацию при выходе из дома.

Суть этого DIY-проекта вот в чём. У двери закреплён считыватель NFC, который включает звуковую сигнализацию, если вы откроете дверь, предварительно не приложив метку. Метку можно заказать или сделать в виде брелока и заранее прикрепить его к нужной вам вещи.

Для сборки системы понадобится:

— Микрокомпьютер Adruino Leonardo или его аналог
— Аналоговый ИК-датчик движения
— Считыватель NFC
— Метки NFC (любое количество)
— Кабель Micro USB
— Пьезодинамик
— Источник питания
— Соединительный кабель
— Двухсторонний скотч

Паять конструкцию не придётся, сборка осуществляется вручную за несколько минут.

ИК-сенсор питается от 5 вольт. Подключите красный провод к контакту 5V на Adruino, чёрный к GND, а оставшийся к A0. Пин 3.3V от считывателя NFC подключите к разъёму 3V на плате Adruino, GND к GND, RX к TX, а TX к RX. Красный провод пьезодинамика подключите к разъёму VIN на Adruino, чёрный к GND, а зелёный к пину 10. Подайте питание на Adruino.

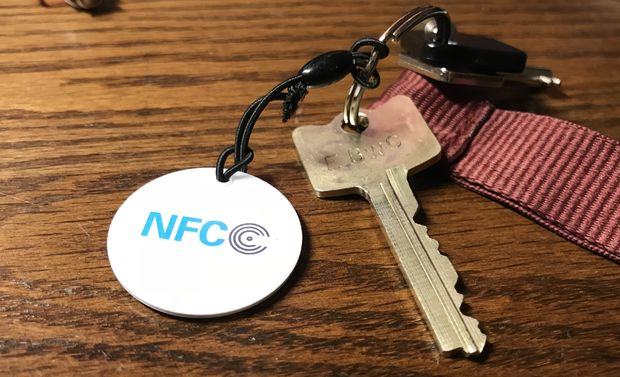

NFC-брелок

Установите датчик движения рядом с дверью так, чтобы он срабатывал, когда вы открываете дверь. Для крепления этого датчика, Adruino, считывателя и прочих компонентов используйте двухсторонний скотч. Считыватель должен располагаться на такой высоте, на какой вам будет удобно подносить к нему метку.

С помощью программы Ino прошейте плату Adruino файлом NFCModuleSketch.ino. Эта прошивка позволяет компьютеру заметить, когда дверь будет открыта, и включить звуковой сигнал. Он отключится, как только вы поднесёте NFC-метку к считывателю или не включиться, если вы поднесли её заранее. Считывателю без разницы, какие данные записаны на NFC, поэтому вы можете использовать любую метку.
