В этой статье рассказано, как создать клавиатурную подсветку с регулировкой уровня освещения. Она пригодится при наборе текста в темноте, если по какой-то причине вы не можете включить нормальное освещение (например, оно кому-то мешает). Благодаря регулировке вы сможете настроить оптимальный уровень освещения.

Для сборки подсветки потребуется светодиодная лента с питанием от 12 вольт, конденсатор, транзистор и несколько резисторов. Также потребуется металлический или пластиковый уголок с приделанным к нему ножками. Напряжение на светильник может подаваться от отдельного источника или от блока питания компьютера.

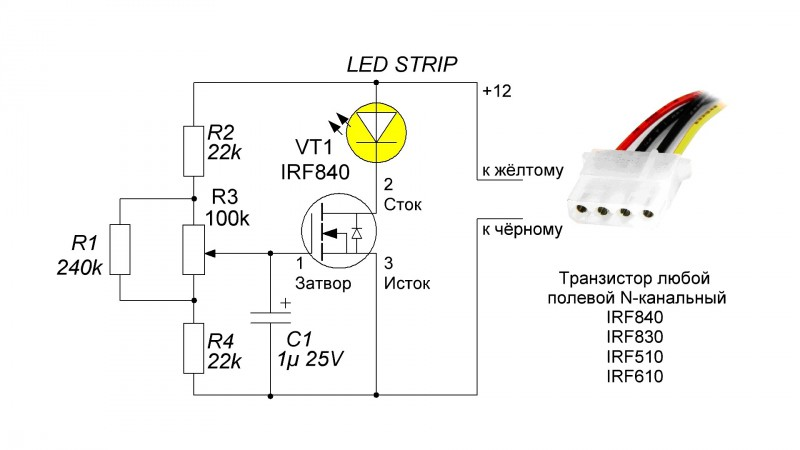

Соберите регулятор по этой схеме:

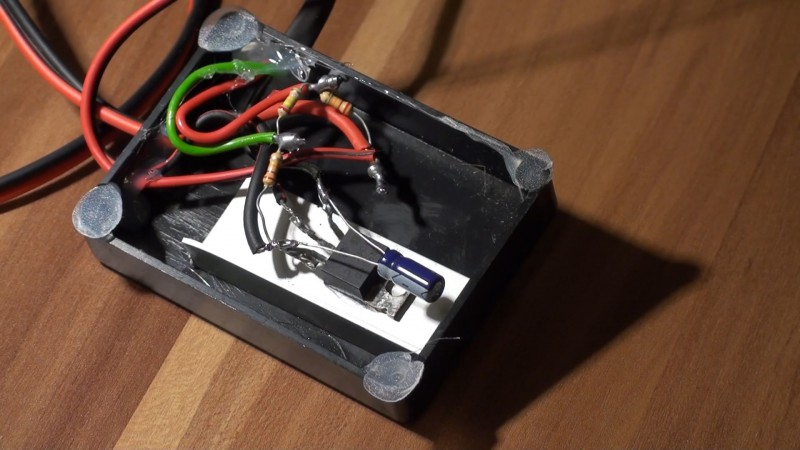

Припаивать компоненты к печатной плате не обязательно, достаточно просто соединить их, поместить в небольшую коробку и залить горячим клеем, чтобы защитить от замыкания. Регулировка яркости подсветки осуществляется с помощью переменного резистора. Чтобы он не перегревался, предусмотрите отвод тепла через радиатор.



Приклейте светодиодную ленту к уголку и подайте на неё питание от регулятора. Чтобы блок регулятора не мешался, можно приклеить его к задней части монитора — так регулировка всегда будет под рукой, и вы легко сможете снизить или увеличить яркость.
