Как собрать полноценный карманный компьютер на Raspberry Pi

А вы знали, что с помощью Raspberry Pi и нескольких мелочей с Аликэкспресс можно сделать полнофункциональный карманный компьютер размером с Nintendo DS? Его можно использовать для интернета, игр, просмотра видео, прослушивания музыки, а при необходимости — добавить видео выход и подключать компьютер к внешнему монитору.



Необходимые компоненты

Raspberry Pi 2
3 порта USB
1 порт Ethernet
Компактная клавиатура
Сенсорный дисплей 3.5 дюйма
Аккумулятор не менее 1000 мАч
2 бокса для жестких дисков
Понижающий преобразователь с 5В до 3.3В
Миниатюрный кнопочный переключатель
Опционально видео/аудио выход
Full Linux OS (Raspbian, с оконным менеджером i3)

Стоимость проекта: примерно $90 или 5000 рублей

Как собрать полноценный карманный компьютер на Raspberry Pi

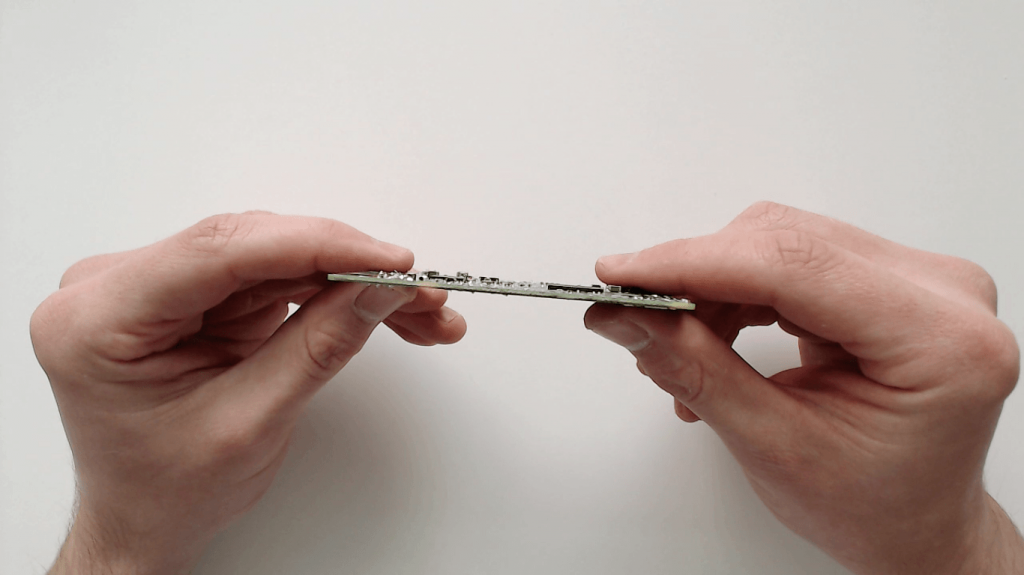

В первую очередь нужно удалить некоторые компоненты Raspberry Pi, чтобы сделать ее настолько тонкой, насколько это возможно. Например, можно избавиться от двух USB-разъемов, сетевого адаптера, вывода GPIO, двух разъемов для камер, композитного аудио/видео порта и HDMI. Для этого понадобится паяльник, а еще могут пригодиться мини-ножовка и ножницы. Главное — действовать очень аккуратно, чтобы не повредить и не поцарапать важные компоненты платы. После этого с помощью паяльника стоит удалить штырьки платы PiTFT, это позволит добиться минимальной толщины платы.

Как собрать полноценный карманный компьютер на Raspberry Pi

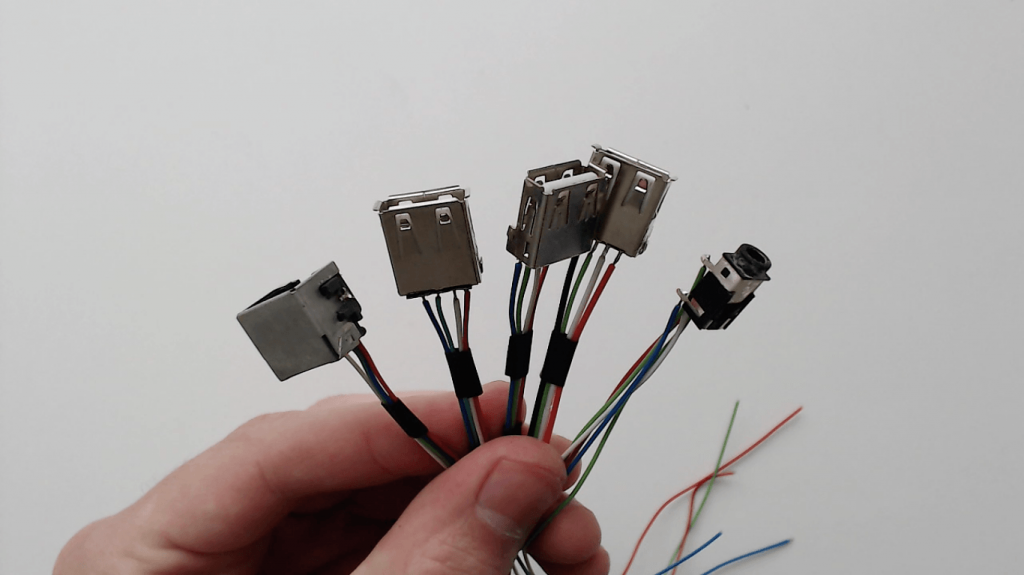

После этого нужно подключить провода к портам USB, Ethernet и аудио/видео выходу.

Как собрать полноценный карманный компьютер на Raspberry Pi

На следующем этапе нужно модифицировать клавиатуру таким образом, чтобы она получала питание от Raspberry Pi, а не собственного аккумулятора. Это также позволит уменьшить размер комплектующих.

Как собрать полноценный карманный компьютер на Raspberry Pi

Перед подключением красного и черного провода аккумулятора к плате стоит добавить промежуточное звено в виде понижающего преобразователя с 5В до 3.3В. А еще к цепи питания нужно добавить крошечный кнопочный переключатель для включения и отключения экрана.

Как собрать полноценный карманный компьютер на Raspberry Pi

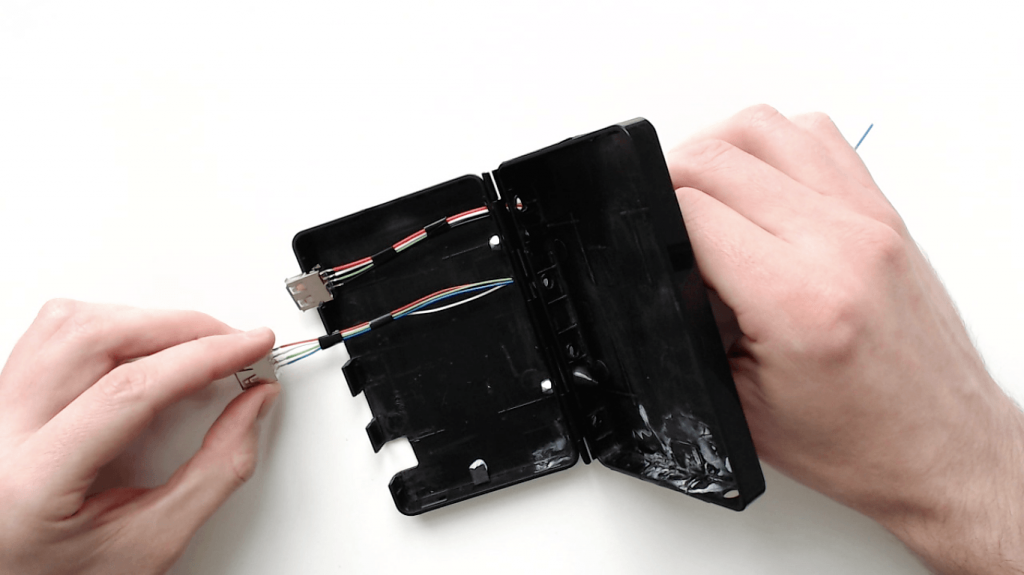

Теперь нужно подготовить корпус. Для этого можно использовать два кейса для 2,5-дюймовых жестких дисков — они очень дешевые и в изобилии представлены на различных торговых площадках. В боксах нужно сделать отверстия для клавиатуры, экрана и портов, две половинки скрепить шарниром и сделать между ними отверстия для проводов. Поместите комплектующие в корпус и проведите провода между нижней и верхней половинками. Убедитесь, что два провода от аккумулятора находятся в разных отверстиях, чтобы свести к минимуму риск короткого замыкания при повреждении кабеля.

Как собрать полноценный карманный компьютер на Raspberry Pi

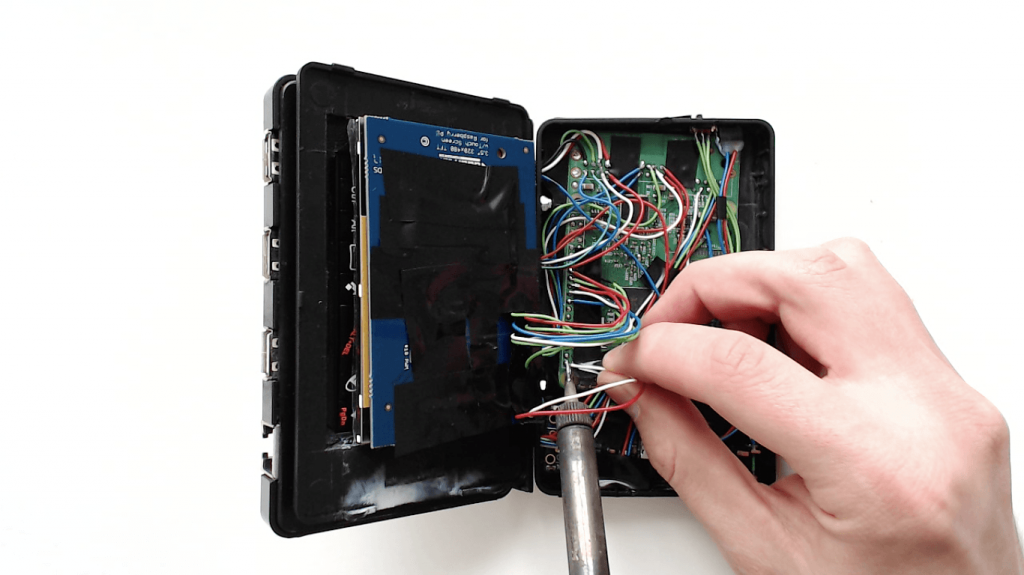

После подключения всех компонентов к плате Raspberry Pi получится очень много проводов, которые идут от дисплея, клавиатуры, питания и разъемов. На первый взгляд это кажется запутанным, но на самом деле ничего сложного нет — в основном мы просто заменили находившиеся на плате Raspberry Pi компоненты на отдельные ради уменьшения размера начинки компьютера. Остается спаять все провода, закрыть корпус и включить компьютер.
