Если вы используете в работе или учёбе лазерную указку, то наверняка сталкивались с такой проблемой — вам нужно ей воспользоваться, а она разрядилась. Для таких случаев было бы не лишним иметь под рукой указку, которая питается от переносной зарядки, компьютера, планшета или смартфона. Она будет вечной — для неё не нужно покупать батарейки и можно быть уверенным, что она никогда вас не подведёт. Стоимость такой указки будет копеечной.

Подписаться на iGuides в Telegram, чтобы узнать обо всем первым — t.me/iguides

Для сборки такой указки потребуется лазерный диод, USB-шнур, переходник с micro USB на USB (хотя можно и без него) и источник энергии (смартфон или другое устройство). Лазерный диод можно купить в интернет-магазине или радиотоварах, он стоит очень дёшево — от 10 рублей и выше в зависимости от мощности. Выберите такой, который работает от напряжения от 4 до 5 вольт, это будет оптимально. Диод также можно достать из старой указки, фонарика, сломанного или ненужного оптического привода или из беспроводной мыши, но в этом случае далеко не факт, что он не сгорит при подключении к USB. Поэтому лучше свериться с инструкцией, если такая есть, и посмотреть с каким напряжением работает диод.



USB-кабель можно использовать любой, даже неисправный. Оставьте тот его конец, провода на котором целые, а второй конец отрежьте. Внутри кабеля, как правило, четыре жилы. Красная — плюс, чёрный — земля. Припаяйте красный провод к плюсу диода, а чёрный к минусу. Определить полярность можно по этой картинке или экспериментально (но с риском спалить диод):



Если к диоду уже припаяны провода, красный — плюс.



Подключите кабель к зарядному устройству и посмотрите, светит ли лазер. Если всё сделано правильно, он заработает. Если нет, значит, неисправлен либо диод, либо кабель, либо всё сразу, перепутать тут что-либо трудно.

Прикрепите диод к кабелю, например, с помощью изоленты. Следите за тем, чтобы контакты и провода не замыкались.

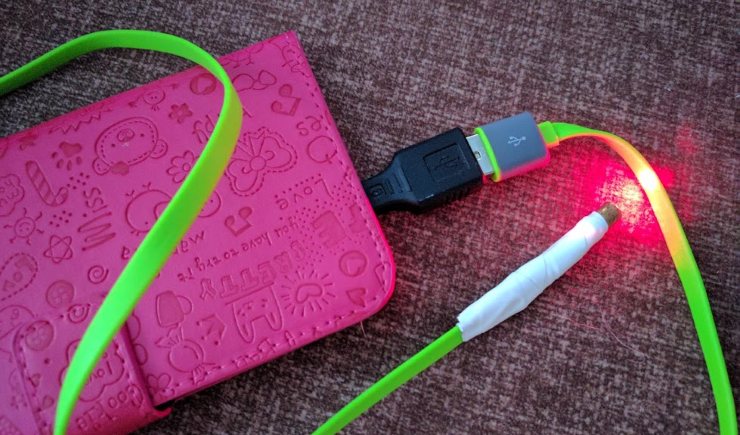

Я собрал указку на скорую руку, просто чтобы показать, что она работает, вы наверняка сделаете её более аккуратно.

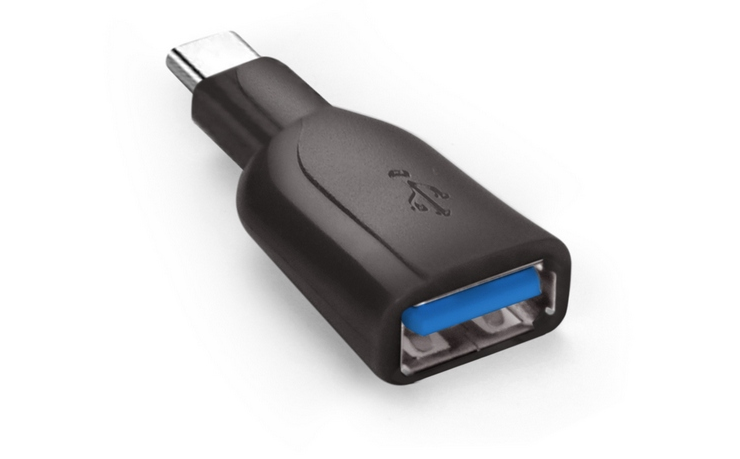

Чтобы запитать указку от смартфона, используйте кабель с разъёмом micro USB или USB Type-C, причём оставьте нетронутым именно миниатюрный штекер, а диод припаяйте к другому концу. Если оставить большой штекер (USB Type-A), указку можно будет подключать к зарядному устройству, портативной зарядке или компьютеру, а для подключения к смартфону или планшету, не оснащённому полноразмерным портом USB, потребуется переходник с micro USB или USB Type-C на USB. Вот такой:
