Как заменить матрицу MacBook Pro Retina 15

В данной статье мы описываем пошаговую инструкцию по замене матрицы на MacBook Pro Retina 15”. Однако, мы не рекомендуем проводить данный вид работ самостоятельно, поскольку без должного опыта, необходимого инструмента и подходящих условий велика вероятность нанести пострадавшему устройству еще больший вред.

Экран MacBook состоит из нескольких составных частей: стекла, светофильтров и матрицы.

В каких случаях надо менять всю крышку, а в каких достаточно заменить матрицу? Если крышка разбита каким-нибудь острым предметом, то в экране возникает вдавленная область, в результате чего может возникнуть дефект в виде засвета – либо точечного, либо в виде пятна. В этом случае меняют всю крышку вместе с матрицей. В остальных случаях достаточно заменить матрицу.

Как заменить экран на MacBook Pro Retina 15"
Необходимый инструмент. Вам понадобятся скальпель (или очень острый нож), пинцет, крестовая отвертка, лопаточка для удаления остатков скотча и клея, баллончик со сжатым воздух (а лучше компрессор). И еще один специфический инструмент — плоский кусок пластика в виде овала для отделения матрицы. Его можно вырезать из любой подходящей упаковки, по возможности заточив край под углом 45 градусов. (Подойдет также пластиковая карта типа кредитной).

Как заменить экран на MacBook Pro Retina 15"
На экране данного макбука мы видим полосы, так называемые «артефакты». Это означает, что матрица повреждена и нуждается в замене.

Как заменить экран на MacBook Pro Retina 15"mbp_matrix (3).jpg

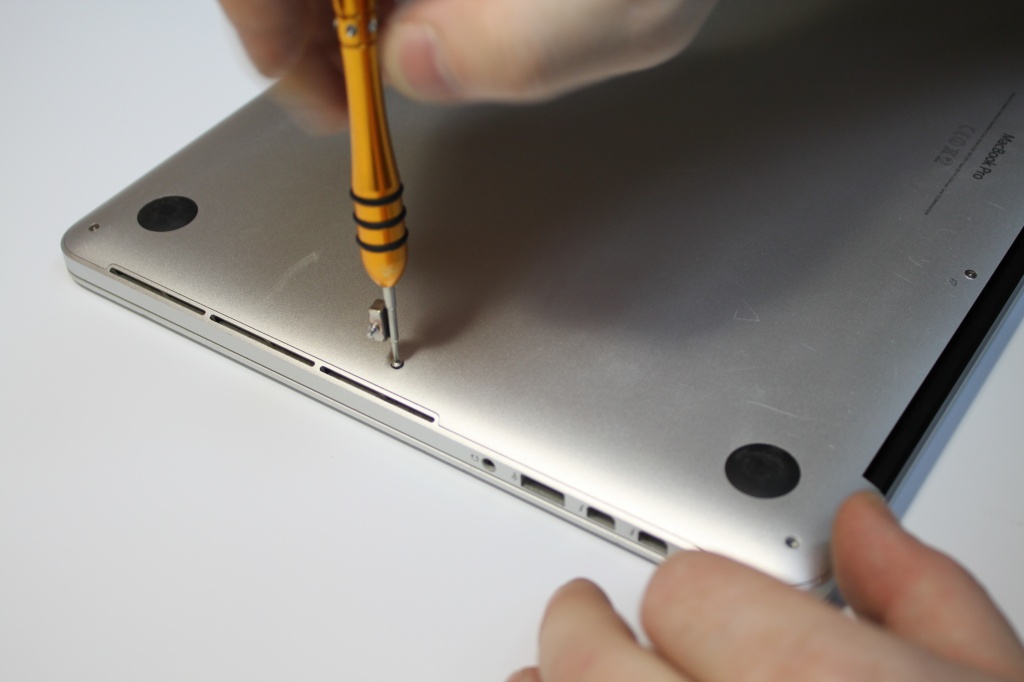

Берем наш MacBook Pro Retina 15", откручиваем десять болтов на нижней крышке.

Как заменить экран на MacBook Pro Retina 15"

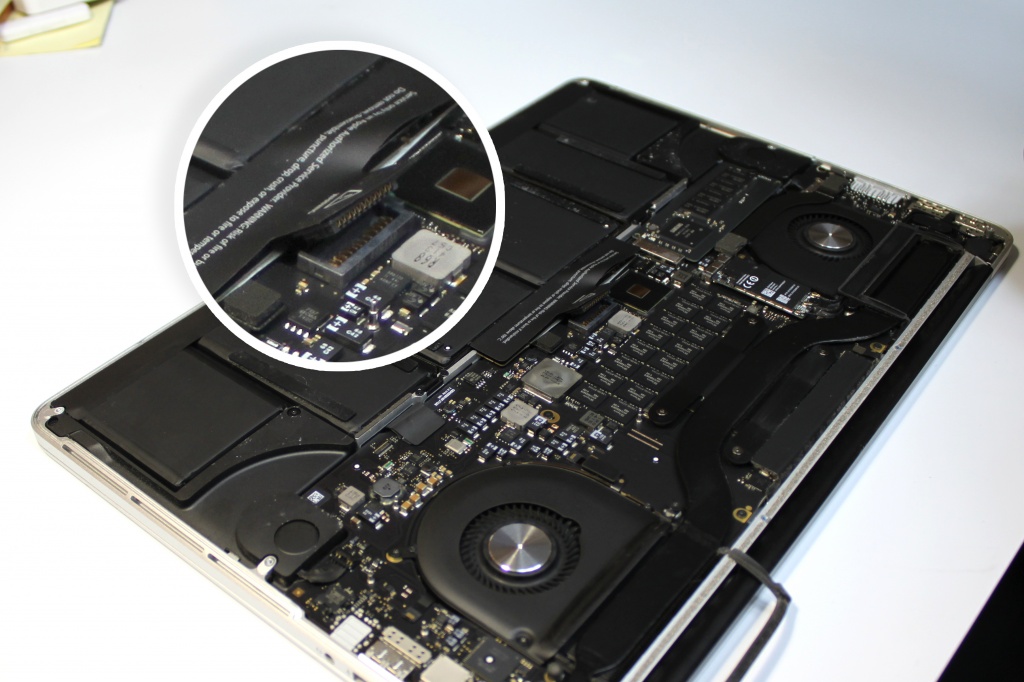

Перед тем, как начать разбирать макбук, обязательно отключаем шлейф питания.

Как заменить экран на MacBook Pro Retina 15"

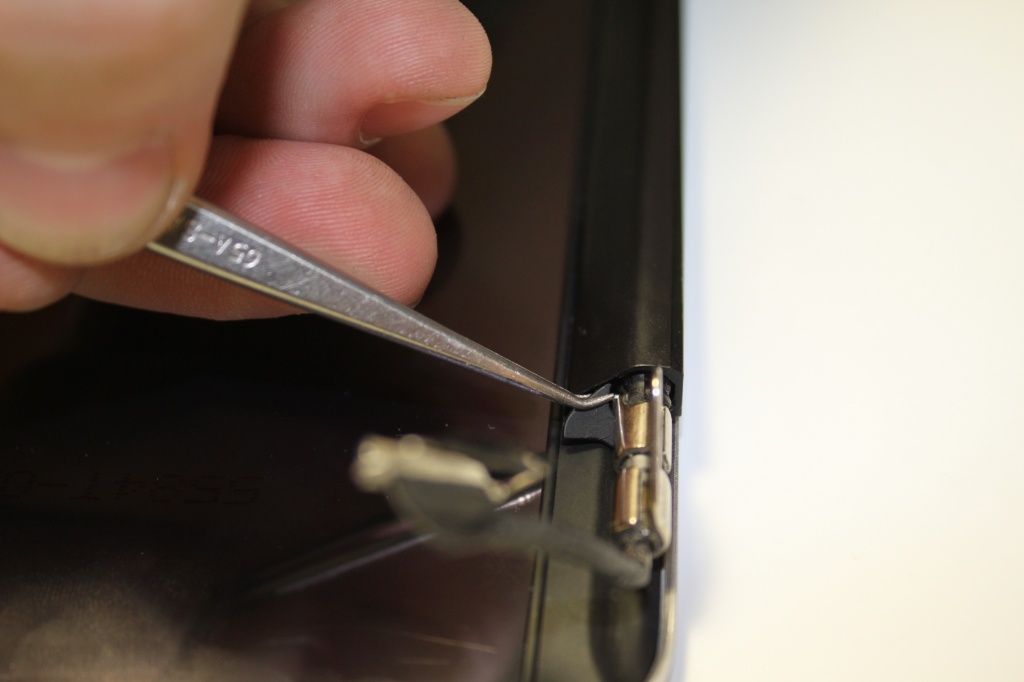

Фиксируем ноутбук в открытом положении. И снимаем резинки с болтов, фиксирующих петли крышки матрицы.

Как заменить экран на MacBook Pro Retina 15"
Отсоединяем шлейф матрицы и три коаксиальных разъёма Wi-Fi антенны и еще один разъём камеры с микрофоном.

Как заменить экран на MacBook Pro Retina 15"
Откручиваем боковые заглушки с обеих сторон.

Как заменить экран на MacBook Pro Retina 15"
Откручиваем винты от петель с обеих сторон крышки. И снимаем матрицу.

Как заменить экран на MacBook Pro Retina 15"
Отложим топкейс в сторону, и начинаем пошагово доставать разбитую матрицу из корпуса.

Как заменить экран на MacBook Pro Retina 15"

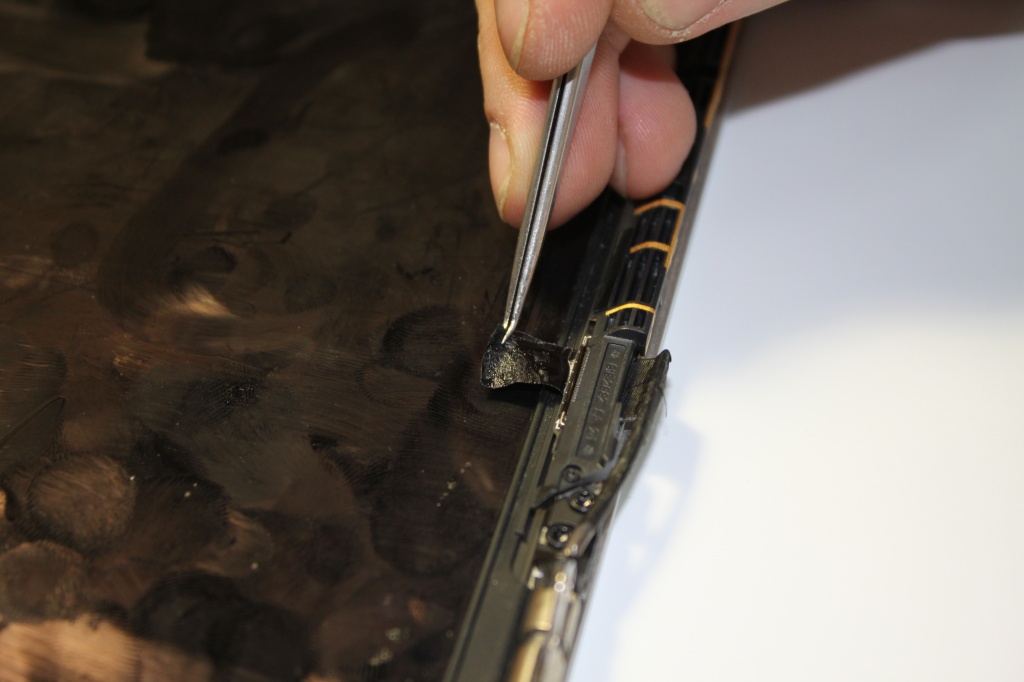

Пинцетом извлекаем заглушки с обеих сторон пластмассовой защиты.

Как заменить экран на MacBook Pro Retina 15"
Сдвигаем пластмассовую защиту влево и поднимаем ее вверх.

Как заменить экран на MacBook Pro Retina 15"
Пинцетом аккуратно отклеиваем заводской скотч, который скрывает шлейф подключения матрицы.

Как заменить экран на MacBook Pro Retina 15"
Откручиваем семь винтов Wi-Fi антенны...

Как заменить экран на MacBook Pro Retina 15"
…снимаем антенну.

Как заменить экран на MacBook Pro Retina 15"
Отсоединяем шлейф матрицы и маленький шлейф подсветки, откручиваем два винта от креплений петель.

Как заменить экран на MacBook Pro Retina 15"
Снимаем шлейф вместе с петлей.

Как заменить экран на MacBook Pro Retina 15"
Откручиваем аналогичные винты с другой стороны.

Как заменить экран на MacBook Pro Retina 15"
Откручиваем два винта, удерживающих плату, лопаткой или пинцетом отгибаем плату матрицы.

Как заменить экран на MacBook Pro Retina 15"
Лопаточкой отклеиваем резинку от крышки матрицы и снимаем ее.

Как заменить экран на MacBook Pro Retina 15"
Отклеиваем с платы заводской скотч, откручиваем оставшиеся винты и отсоединяем плату от корпуса.

Как заменить экран на MacBook Pro Retina 15"
Пластмассовой пластиной отклеиваем старую матрицу от корпуса, отсоединяем её.

Важно! Есть два способа, как отклеить матрицу: леской и картой. Мы отклеиваем картой, чтобы не повредить поролоновые прокладки, которые необходимы для корректной установки матрицы. Без прокладок будут видны засветы внизу и матрица будет вплотную прилегать к рамке без амортизации, что не очень хорошо.
Также при замене матрицы на MacBook Pro Retina желательно наличие такого оборудования, как термо-стол, чтобы равномерно нагреть крышку до 80 градусов. В этом случае стекло легче снимается.

Как заменить экран на MacBook Pro Retina 15"
Лопаточкой и скальпелем удаляем остатки старого клеящего слоя.

Как заменить экран на MacBook Pro Retina 15"
Важно! Оригинальные скотч и клей удаляются довольно легко, но если крышка уже подвергалась починке, то могут возникнуть серьёзные проблемы с удалением «неродного» клея и отделением матрицы. Ни в коем случае нельзя использовать различные растворители для ускорения процесса.

Как заменить экран на MacBook Pro Retina 15"
Скальпелем отклеиваем от старой матрицы металлическое крепление, удаляем с него старый скотч. Наклеиваем новый двусторонний скотч, ставим крепление на место и прикручиваем винтами.

Как заменить экран на MacBook Pro Retina 15"
Оклеиваем оставшийся периметр корпуса скотчем, излишки скотча подрезаем скальпелем.

Как заменить экран на MacBook Pro Retina 15"
Важно! Нужно соблюдать особую осторожность при работе скальпелем в верхней части экрана: на видеокамере находится уплотнительная резинка, и её можно содрать или повредить. Также следует избегать ударов по планке.

Как заменить экран на MacBook Pro Retina 15"

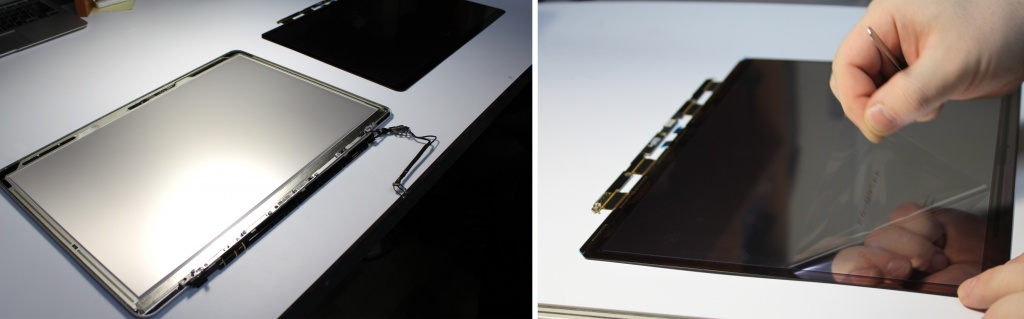

Подготавливаем корпус и новую матрицу: компрессором или баллончиком со сжатым воздухом сдуваем с них пыль, удаляем бумажный слой со скотча, с внутренней стороны матрицы снимаем защитную плёнку.

Важно! В процессе удаления остатков скотча и клея их мелкие частицы неизбежно попадают на рабочую поверхность, и их надо постоянно сдувать. Обдувать можно только сверху – ни в коем случае нельзя дуть сбоку, чтобы пыль не попала между светоотражающими слоями матрицы.

Как заменить экран на MacBook Pro Retina 15"
Важно! Нужно бережно обращаться с матрицей и не допускать её изгибания. Если крышка встала на скотч с перекосом, то попытка подвинуть её приведёт к деформации светоотражающих слоёв матрицы. Поэтому лучше сначала точно установить одну сторону матрицы, а затем полностью опустить топкейс на корпус.

Как заменить экран на MacBook Pro Retina 15"
Необходимо соблюдать одинаковые зазоры со всех сторон, чтобы правильно установить резинку.

Как заменить экран на MacBook Pro Retina 15"
Проклеиваем посадочные места под резинку, также для удобства проклеиваем места под плату матрицы.

Как заменить экран на MacBook Pro Retina 15"
Снимаем бумажный слой со скотча и вставляем резинку на место.

Как заменить экран на MacBook Pro Retina 15"

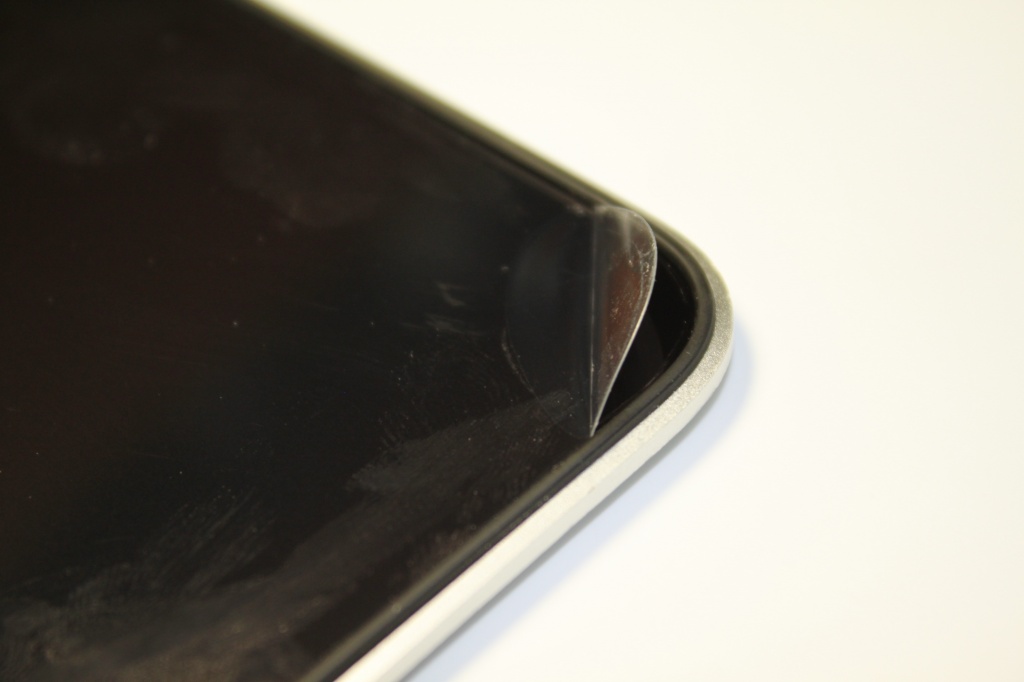

Обратите внимание, что лучше заранее отогнуть уголок защитной пленки с внешней стороны матрицы, что бы потом снять защитную пленку без повреждений резинки.

Как заменить экран на MacBook Pro Retina 15"
Собираем в обратном порядке, прикручиваем петли, приклеиваем плату матрицы и закручиваем винтами.

Как заменить экран на MacBook Pro Retina 15"
Вставляем Wi-Fi антенну, прикручиваем ее на 7 болтов.

Важно!
Нужно предельно аккуратно вставлять направляющие штырьки Wi-Fi антенны в посадочные места корпуса, поскольку есть вероятность повредить дешифраторы.

Как заменить экран на MacBook Pro Retina 15"
Вставляем на место защитную планку.

Как заменить экран на MacBook Pro Retina 15"
Вставляем пластиковые заглушки планки, после чего берем топкейс.

Как заменить экран на MacBook Pro Retina 15"
Соединяем топкейс и в открытом положение крышку матрицы. Винты сильно не затягиваем.

Как заменить экран на MacBook Pro Retina 15"
Закрываем крышку макбука и при необходимости ослабляем затяжку винтов, чтобы отцентровать крышку относительно топкейса.

Как заменить экран на MacBook Pro Retina 15"
После того, как отцентровали крышку, закручиваем винты петель, одеваем нижнюю крышку и закручиваем 10 болтов.

Как заменить экран на MacBook Pro Retina 15"
Легко снимаем защитную пленку с внешней стороны матрицы за наш уже отогнутый уголок.

Как заменить экран на MacBook Pro Retina 15"
Проверяем работу ноутбука.

Описанный способ замены матрицы вполне универсален и подходит для всех моделей MacBook Retina. Надеемся, у вас все получилось, а матрица оказалось целой и не бракованной. Как известно, Apple не производит запчасти к своей продукции, а недобросовестные продавцы порой поставляют некачественные матрицы с точками или засветами по краям. Матрицу, купленную через Aliexpress или E-bay, в случае брака, вы, конечно, сможете обменять, но это огромная трата времени, плюс довольно трудоемкий процесс замены матрицы на новую, которая тоже может оказаться бракованной. Рекомендуем не полагаться на удачу и обращаться для замены матрицы в сервисные центры со стабильной репутацией. Но, если вы хотите рискнуть и проверить свои умения, покупайте запчасти в зарекомендовавших себя магазинах, тогда, в случае брака, товар будет легче вернуть.

Инструкция подготовлена сервисным центром MacPlus (ремонт iPhone, iPad, MacBook, iMac и другой продукции Apple).
