Современные техпроцессы — грандиозный обман: разбираемся в маркетинговых тонкостях процессоров



Мы уже привыкли, что помимо ядер и частот многие производители указывают и даже хвастаются техпроцессом, по которому был произведен чип. Более того, эта величина считается лучше, если она меньше — редкость для «железа». Но что это такое, техпроцесс? Как он считается? Застряла ли Intel на самом деле на 14 нанометрах? Давайте разбираться.

Подписаться на iGuides в Telegram, чтобы узнать обо всем первым — t.me/iguides

Минутка физики

Разумеется, без теории нам сегодня не обойтись. Итак, что же такое процессор? Грубо говоря, это скопление миллионов и миллиардов транзисторов, конденсаторов и резисторов в определенных комбинациях. Нам интересны только транзисторы — именно благодаря им наши процессоры могут выполнять вычисления.

Каким образом? Транзистор по сути — это переключатель. Если ток через него не течет, то это можно обозвать логическим нулем. Течет — единицей. Бинго, мы получили простейшую двоичную логику. И если у одного транзистора может быть только два состояния, то у двух — уже четыре, а у десяти — больше тысячи. Вот и получается, что современные CPU с миллиардами транзисторов позволяют обсчитывать все что угодно, начиная от физики в играх и заканчивая моделированием черных дыр.

Но что-то мы отвлеклись. Итак, нам нужно создать транзисторы. Много транзисторов. Не вдаваясь глубоко в подробности, получаются они путем фотолитографии: свет определенной длины волны проходит через маску и оставляет на заготовке след, который собственно и является транзистором. На деле там все куда сложнее, но это уже тема для отдельной статьи.

И вот тут мы сталкиваемся с проблемой: разрешающая способность фотолитографического оборудования конечна — но, разумеется, постоянно увеличивается. Поэтому нужно было ввести параметр, который позволял бы сравнивать процессоры, созданные различными производителями на различном оборудовании.

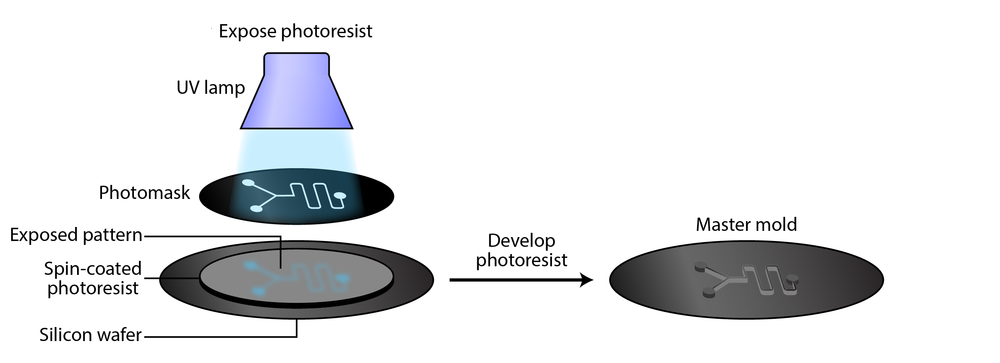

Процесс фотолитографии.

Так и был введен техпроцесс. И нет, он показывает не размер транзистора, как многие думают. По сути он показывает технологический предел оборудования — то есть минимальный «штрих», который лазер через маску можно оставить на заготовке. И в случае с транзисторами он совпадал с самой тонкой их частью — затвором.

Логика тут проста: если у вас есть сверло на 10 мм, вы никак не сможете сделать дырку в 5 мм. А вот в 15 или 20 мм — без проблем. С фотолитографией все аналогично: если разрешающая способность вашего оборудования, допустим, 5 микрометров (5 мкм, 5000 нм), то вы не сможете сделать затвор транзистора меньше этой величины. А сам транзистор при этом, разумеется, будет в разы больше.

Почему такой параметр как техпроцесс важен? Да потому что он по сути показывает общую технологичность процессора: чем меньше техпроцесс, тем больше транзисторов можно поместить на той же площади — а, значит, тем быстрее будет работать процессор. Более того, чем меньше транзистор, тем меньше он требует энергии для работы и тем меньше выделяет тепла.

История техпроцессов

Разумеется, на заре создания процессоров никаких проблем с уменьшением техпроцесса не было: даже не меняя лазеры, которые изначально работали на длине волны в 700 нм (красный свет), можно было уменьшать сами маски, что позволило увеличить разрешающую способность оборудования — а, значит, уменьшить затворы транзисторов — более чем в 3 раза, с 10 до 3 мкм, всего за четыре года, с 1971 по 1975-ый.

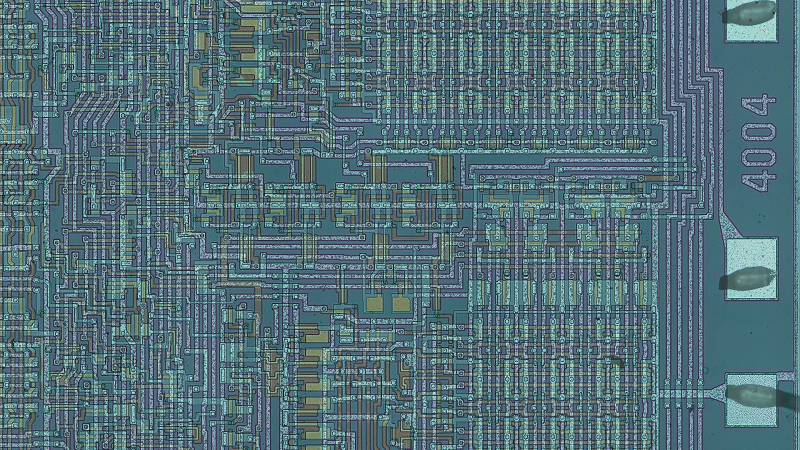

Что интересно, так как техпроцесс в те годы был больше длины волны видимого света (сотни нанометров), то можно было в микроскоп разглядеть отдельные транзисторы, например, первого коммерческого процессора Intel 4004, который работал на частоте всего 500-740 кГц:

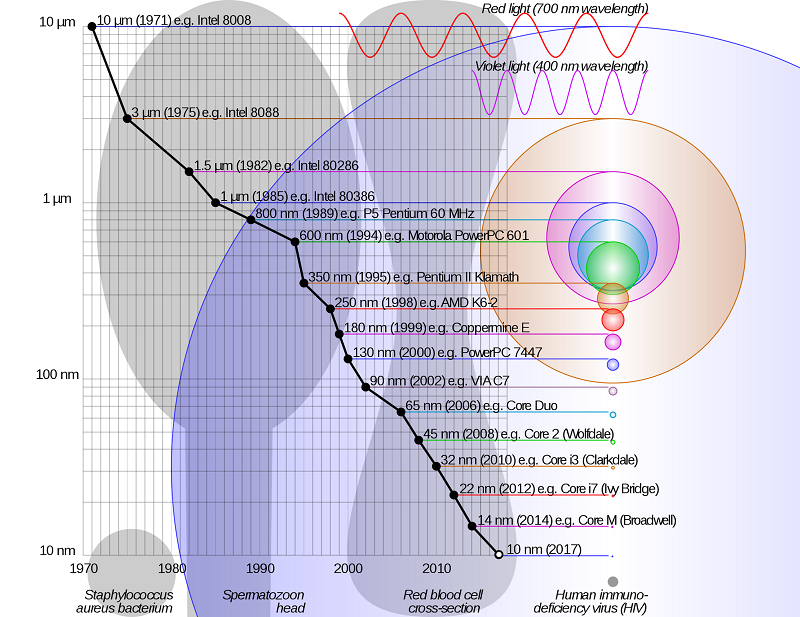

В дальнейшем пришлось перейти на фиолетовые лазеры (400 нанометров), продолжать играться с масками, но в общем и целом никаких проблем не было: к 1985 году была преодолена планка в 1 мкм, а начало нового тысячелетия мы встретили со 130-нм процессорами с частотой выше 1 ГГц, вмещающими в себя сотни миллионов транзисторов, которые в обычный микроскоп уже не разглядишь.

Первые проблемы

Я не просто так заострил внимание на 130 нанометрах — это был последний техпроцесс, который позволял сравнивать чипы различных компаний между собой и с предшественниками, чтобы оценить энергоэффективность и рост производительности.

Первый звоночек прозвучал в начале нулевых при переходе к якобы 90-нм техпроцессу. Да, это первый условный техпроцесс: 90 нм, которые мы можем встретить в Pentium 4, указывали уже не на разрешение фотолитографического оборудования, а на то, что площадь транзистора уменьшилась вдвое по сравнению с предыдущим 130-нм техпроцессом.

А раз площадь уменьшилась вдвое, то линейные размеры должны снизиться примерно в 1.4 раза. И если вы поделите 130 на 90, то столько и получите. И 90 при делении на 65 даст тоже самое, как и деление 65 на 45. Короче говоря, пошел откровенный «подгон» под закон Мура, который говорит нам о том, что число транзисторов на интегральной схеме удваивается раз в 2 года.

Иными словами, от абсолютно четкого параметра — затвора транзистора, который точно задает «качество» литографического оборудования — в начале нулевых производители перешли к линейным размерам транзисторов, что в общем и целом является достаточно размытым показателем, который слабо связан с затвором транзистора, что исказило саму суть техпроцесса.



В итоге ближе к концу нулевых мы получили грустную картину: вроде и AMD, и Intel производят свои процессоры на схожих техпроцессах в 45 и 40 нм, да вот только Core 2 Duo оказываются гораздо энергоэффективнее Athlon на схожих частотах, что лишний раз доказывает «маркетинговость» техпроцессов уже тогда.

Отказ от понятия «техпроцесс»

Глядя на все это безумие, инженеры, которые любят четкие физические величины, в рамках «Международного плана по развитию полупроводниковых технологий» взяли и вообще отказались от техпроцесса как от технологической переменной. Иными словами, начиная аж 2009 года указанные производителями техпроцессы — чисто маркетинг, нередко без всякой физической подоплеки.

Однако еще пару лет все продолжалось как и раньше — собственно, зачем менять то, что работает? Площади транзисторов все также получалось уменьшать, чтобы соответствовать закону Мура, поэтому производители продолжали делить старые техпроцессы на 1.4 и писать новые значения.

Второй звоночек прозвенел в начале 2010-ых: если 32-нм техпроцесс еще получилось сделать, то вот переход к 22 нм вовремя вызывал уже серьезные проблемы. Решением стал переход из 2D в 3D: если снижение размера затвора ниже ~30 нм приводило к тому, что разрушался сам транзистор (он начинал пропускать ток тогда, когда не надо — через такую «узкую» преграду могли туннелировать электроны), то почему бы не сделать путь для электронов длиннее, выставив на их пути кремниевый гребень?

Так и родилась технология FinFET, что дословно переводится как «плавниковый полупроводниковый транзистор». Теперь вместо того, что бежать по прямой, электронам приходилось огибать гребень (зеленый путь на схеме ниже):



При этом, как можно заметить, физические размеры затвора транзистора не изменились, а раз теперь эффект туннелирования преодолен — можно продолжать уменьшать затвор и дальше, что все с радостью и продолжили делать.

Однако проблема в том, что это убивает определение техпроцесса. Насовсем. Все дело в том, что даже если фотолитографическое оборудование может создавать меньшие линейные затворы транзисторов, их все равно делают длиннее за счет трехмерного расположения, дабы не было туннелирования. И за счет 3D сам затвор и собственно транзистор оказываются меньше. То есть теперь техпроцесс совершенно не связан с разрешающей способностью оборудования.

Современные техпроцессы: маркетинг на маркетинге

В итоге такая путаница развязала руки маркетологам. Это наложилось в том числе и на то, что даже с ухищрениями типа FinFET мы с каждым годом все ближе к предельным возможностям кремния, и создавать более компактные транзисторы (и их затворы) становится все сложнее.

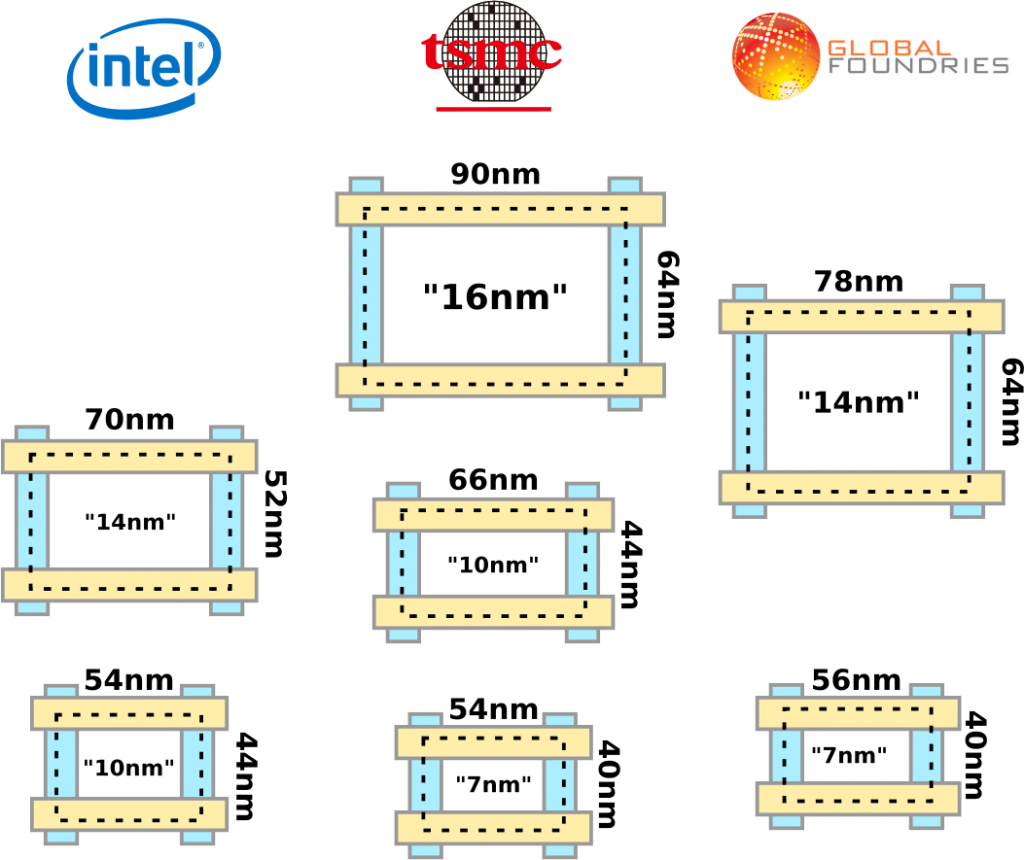

Как итог, сейчас техпроцессы компании считают так, как им удобнее. Кто-то продолжает по старинке считать занимаемую площадь (ага, трехмерного транзистора — ощутили достоверность?), кто-то считает техпроцесс по количеству транзисторов (ближе к правде, но все еще из-за трехмерной структуры не то) — короче говоря, я просто оставлю схему ниже:



Хорошо заметно, что 10-нм техпроцесс Intel на самом деле не так и плох, как его малюют: он ощутимо лучше 10-нм техпроцесса TSMC и даже по некоторым параметрам лучше тайваньских 7 нм! Так что Intel даже меньше лезет в маркетинг, чем TSMC.

Временами бывает еще забавнее: ниже показано сравнение затворов транзисторов у 14-нм процессоров Intel и 7-нм решений AMD (это опять TSMC). Хорошо видно, что разница минимальна, 24 против 22 нм. Иными словами, TSMC приукрашивает реальность аж в 3 раза!

Безрадостное будущее

Думаете это все? Да как бы не так: Intel планирует перейти от FinFET к HNS, Horizontal NanoSheets, горизонтальным нанолистам. Грубо говоря, это сравнимо с обработкой одним ядром сразу двух логических потоков — теперь в одном транзисторе «гребень» разделится на несколько частей:



Думаю, вы уже поняли, что заикаться про техпроцесс тут не имеет абсолютно никакого смысла. Понятно что производители нарисуют нам и 3 нм, и 2, и может даже меньше — никакой связи с физикой тут не будет и близко.

Итог — не верьте нанометрам

Что в результате? Аж 20 лет назад техпроцессы перестали привязываться к «железу». 10 лет назад техпроцесс вообще перестал быть физической величиной. Так что в будущем, когда на презентациях вам будут вещать о новых инновационных 3-нм процессорах — улыбнитесь и дождитесь тестов, которые точно расставят все точки над i.
