Самодельный iRig для AmpliTube

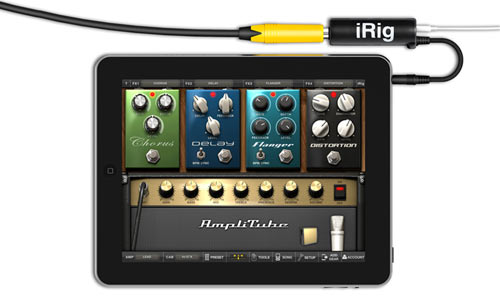

Если вы хотите подключить гитару или другой источник звука к вашему iPad/iPhone для использования AmpliTube или аналогичных приложений и вас душит жаба платить за iRig $40, сделайте себе аналог iRig за вечер.

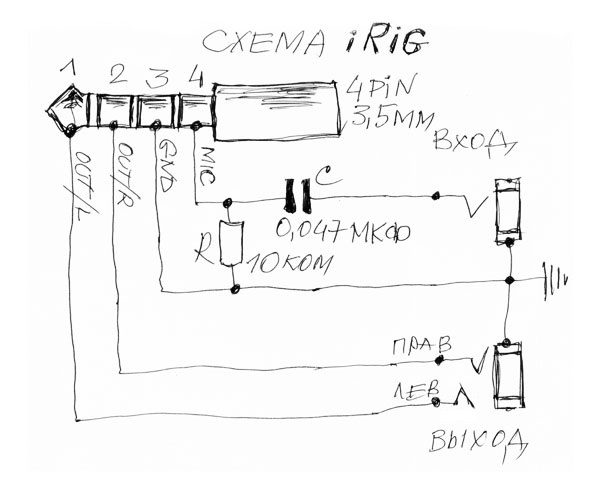

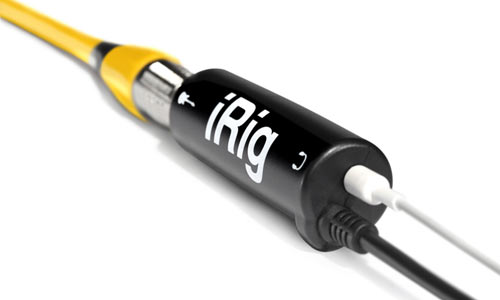

Вот что находится внутри iRig

Для изготовления самодельного iRig необходим 4pin 3.5mm джек, конденсатор 0.047мкф и резистор 10ком. Все это можно купить на радиорынке. На 4 контакте джека, присутствует напряжение 2.7в, необходимое для питания различных перефирийных устройств. Конденсатор служит для предотвращения попадания этого напряжения на входной разьем. Резистор, включенный между 3 и 4 контактами, имеет важное значение - программа проверяет наличие подключенного устройства измеряя нагрузку питания 2.7в, т.е. при отсутствии резистора программа может "вылетать".
Гитара, микрофон или другой источник звука подсоединяется к входному моно разьему. К выходному стерео-разьему подсоединяются наушники или усилитель.

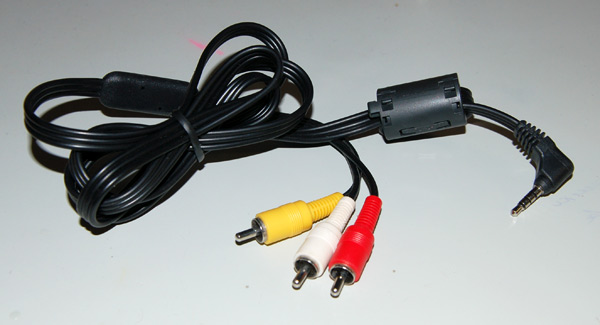

Я на радиорынок не ходил и применил готовый AV-кабель от видеокамеры JVC, котрый у меня нашелся :)
Так же подойдет AV-кабель от видеокамеры SONY (про другие не знаю).



3.5мм "джек" вставляю в iPad/iPhone, белый и красный "тюльпаны" на вход усилителя (Line In), а к желтому "тюльпану" подключаю через конденсатор+резистор - гитару.

Удачи!
