[How To] замена экрана на iPod Nano 6 gen

pervakovcrea
iOS Support iModding Hard Hand Made
Здравствуйте! Всем известно, что iPod Nano 6-го поколения является самым легким и самым маленьким мультитач-устройством от Apple, а вместе с тем, имеет то же слабое место, что и его старшие собратья - экран. Я думаю, что разбитые экраны - самая частая проблема владельцев этих плееров. Если же вы разбили экран на своем Nano, то эта инструкция вам пригодится.

Итак, вам потребуется:
1. Новый экран (обязательно в сборе, средняя цена высококачественной копии на ибее составляет 30$)
2. Отвертка Phillips 00
3. Два скребка, чтобы извлечь сам экран
4. Клей или скотч 3М (я использовал прозрачный клей Момент универсальный)
5. Фен

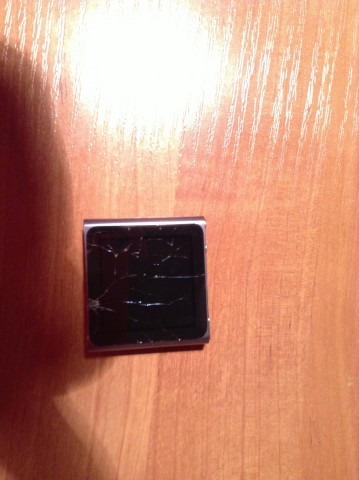

Берем наш разбитый iPod

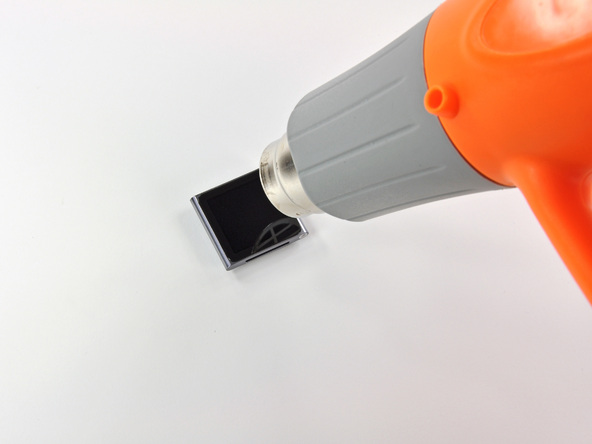

Прогреваем феном экран

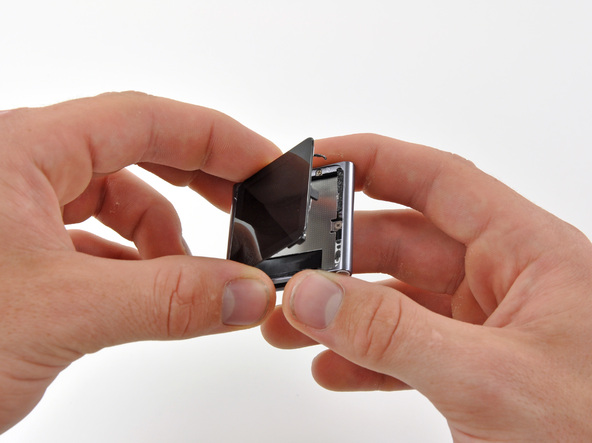

После этого с помощью скребка извлекаем экран, начиная выковыривать его от миниджека. (Запомните, шлейф находится с левой боковой грани!)

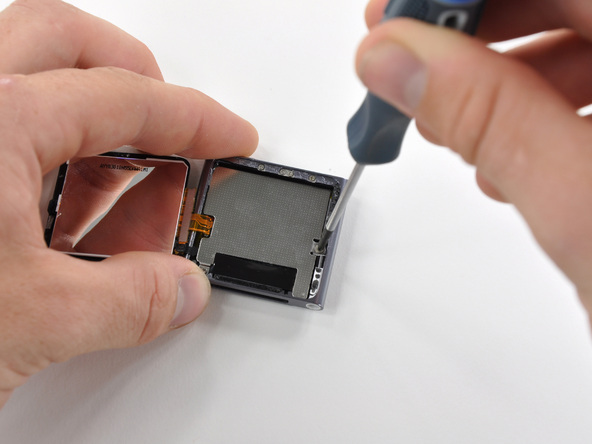

Откручиваем два винта, держащих металлическую защитную пластинку, и вынимаем ее

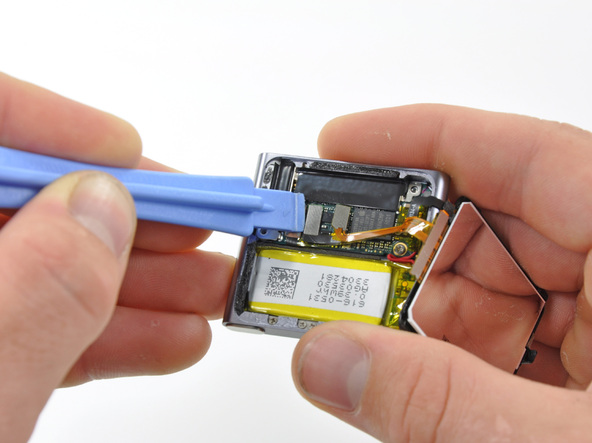

Снимаем ее и отсоединяем, очень аккуратно, два шлейфа, подсоединенных к плате плеера



После этого очищаем полость устройства от оставшегося 3М скотча и собираем устройство.

Важно, чтобы при сборке устройства шлейф экрана вошел внутрь плеера, чтобы вы случайно не перервали его, когда будет вставлять экран обратно.

На месте 3М скотча вы можете использовать клей, но вам его потребуется совсем немного. Проделайте данную операцию как можно аккуратнее, пусть лучше остатки клея останутся на корпусе экрана снаружи, нежели попадут внутрь, ибо снаружи вы уберете его потом тряпочкой. Ни в коем случае не используйте СуперКлей, иначе он засохнет раньше, чем вы поставите экран на место.

Обязательно положите iPod экраном вниз и придавите чем-нибудь, вполне хватит веса iPhone + док-станции (это примерно 200-250 грамм), и держите его так не меньше 15-20 минут. Это нужно для того, чтобы клей присох. После этого отложите плеер на несколько часов, чтобы клей окончательно высох, занять свое время можете, например, чтением форума iGuides.ru или еще чем-нибудь полезным.

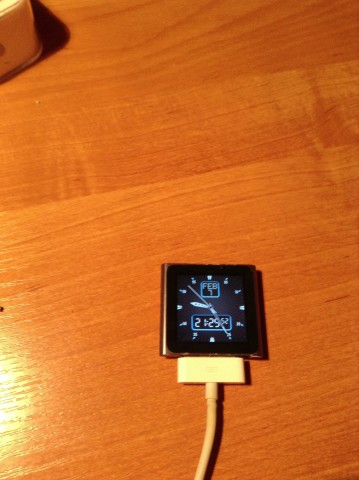

Ну и на этом весь ремонт окончен. Как вы понимаете, ничего сложного в этом нет. Мне удалось починить устройство за 10-15 минут, при этом у меня до этого не было опыта в ремонте электроники.




Ну и конечно же. лучше один раз увидеть, чем семь прочитать:

http://www.youtube.com/watch?v=mXxBgMibbRM
