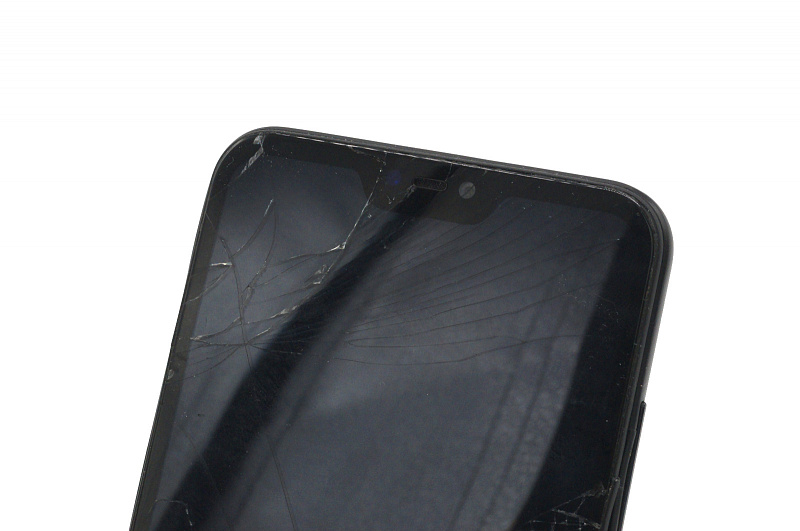

Сегодня наш пострадавший – избитый и слегка помятый Mi A2 Lite от Xiaomi. Изображение «поплыло», на что одно решение – замена разбитого экрана. Благо, меняется он вот таким модулем целиком, так что времени много не займет. Поехали.

Извлекаем лоток для SIM-карт скрепочкой.

Лопаткой для разбора отщелкиваем крышку в нижней её части и проходимся по всем краям.

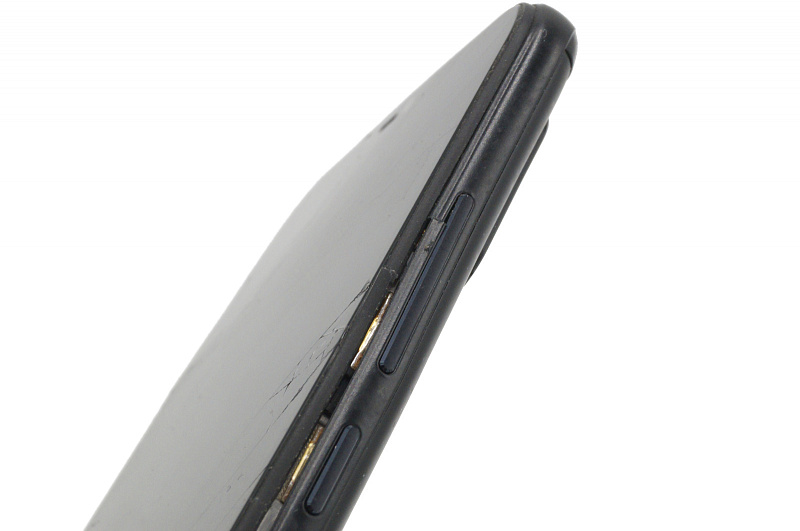

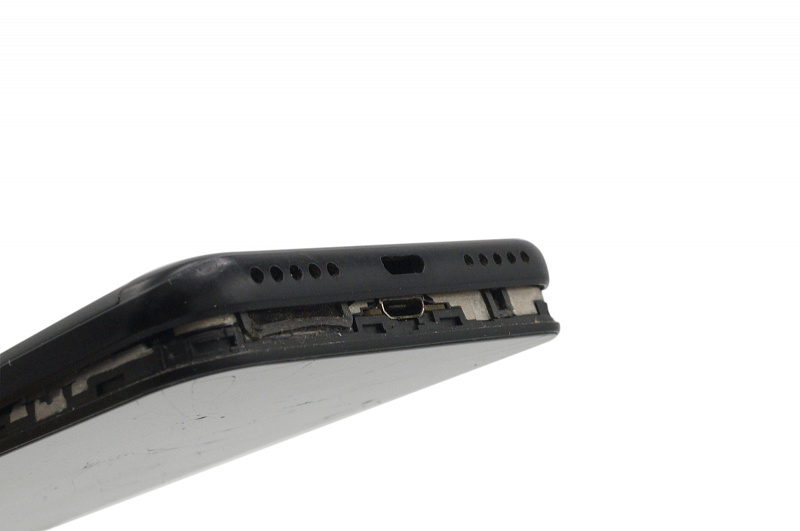

Как видно на фото, не все повреждения минимальные, видимо падение было жестким – дисплейная рамка и грань крышки треснули.

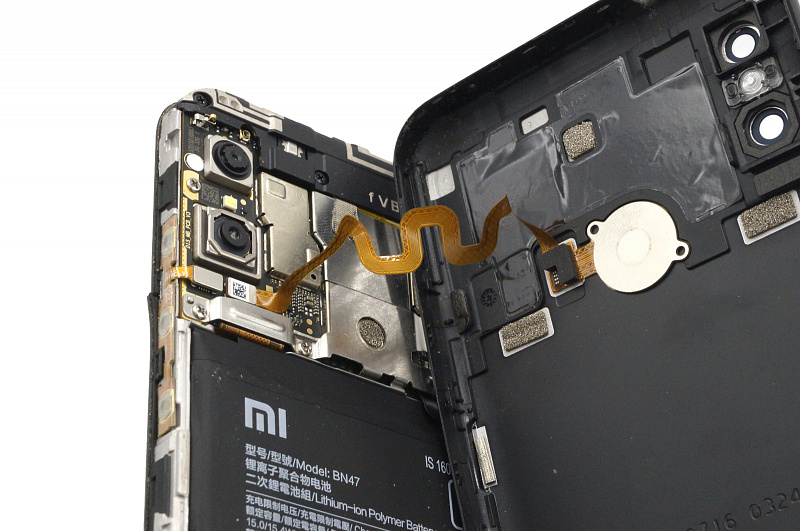

После отделения крышки раскрываем её на манер книжки, чтобы не порвать шлейф на сканер отпечатков пальцев. Отключаем его и убираем крышку.

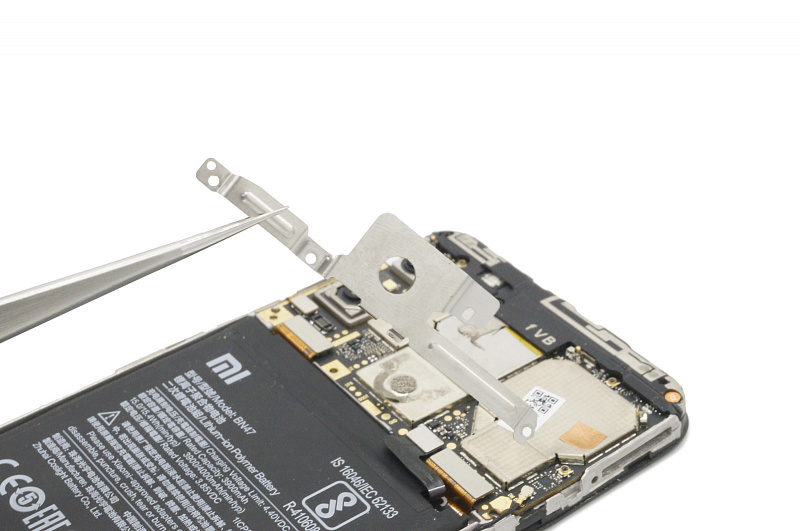

Все необходимые разъемы расположились под металлической крышкой, закрепленной тремя винтам. Откручиваем винты и убираем защиту.

Первым делом отключаем аккумуляторную батарею и готовим новый дисплей для тестового подключения.

Чтобы проверить новую запчасть без демонтажа старой, нам понадобится еще немного разобрать телефон, так как разъем подключения тачскрина расположен на нижней субплате с разъемом зарядки. Не самое удобное решение.

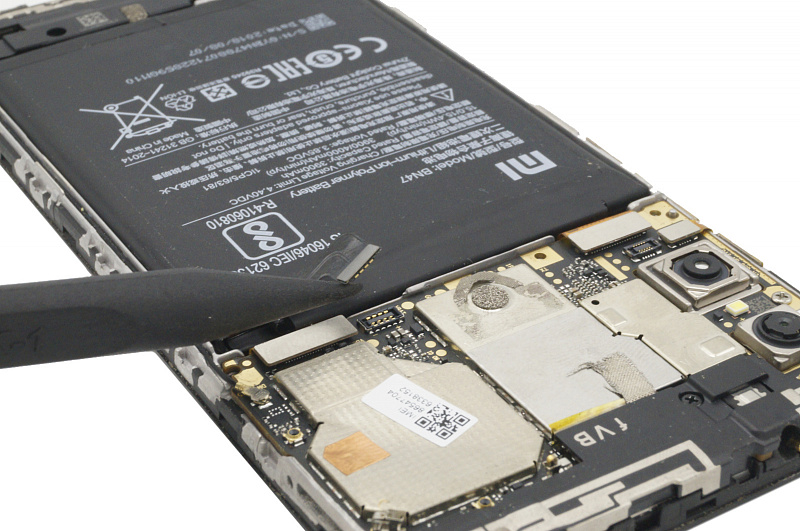

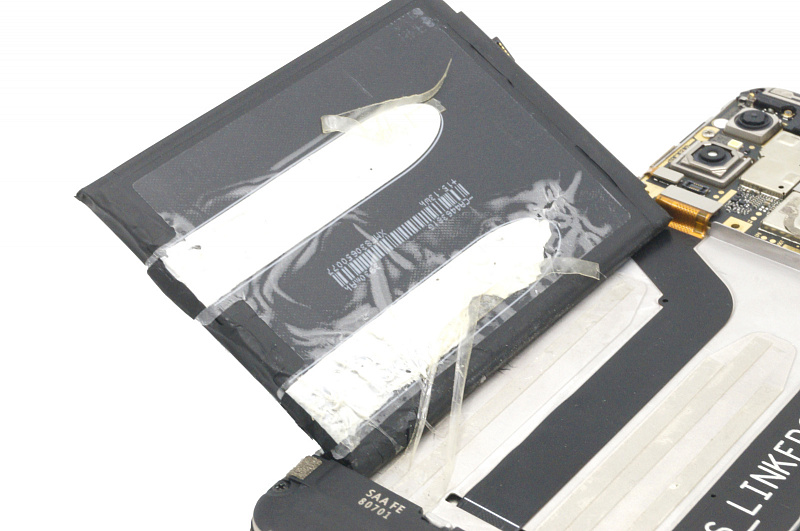

Освободим нужный нам межплатный шлейф из-под АКБ. Для этого отклеим её. Заводская батарейка легко удаляется специальными ярлыками на скотче, здесь же аппарат уже был в ремонте. Батарейка была приклеена на обычный двухсторонний скотч и больших усилий не понадобилось.

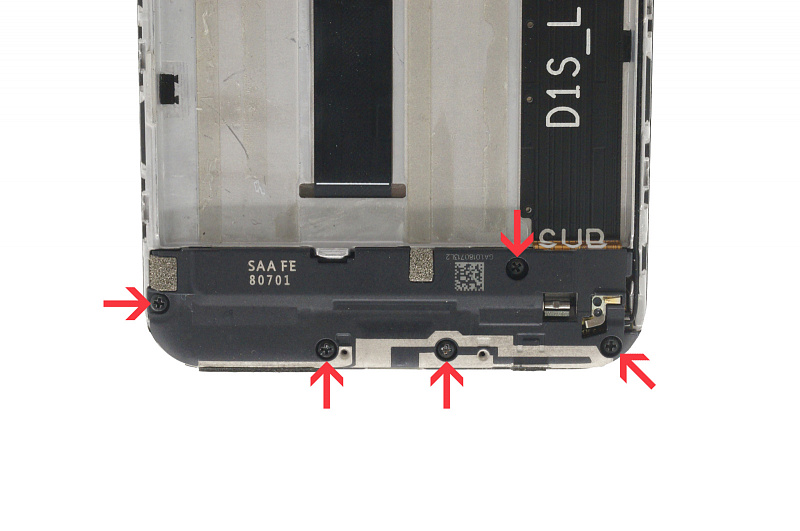

Выкручиваем винты пластиковой накладки-динамика и отщелкиваем от корпуса.

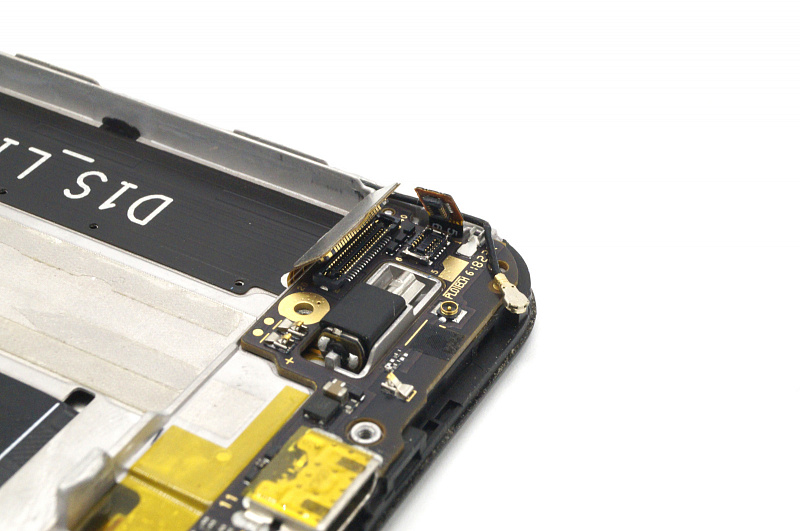

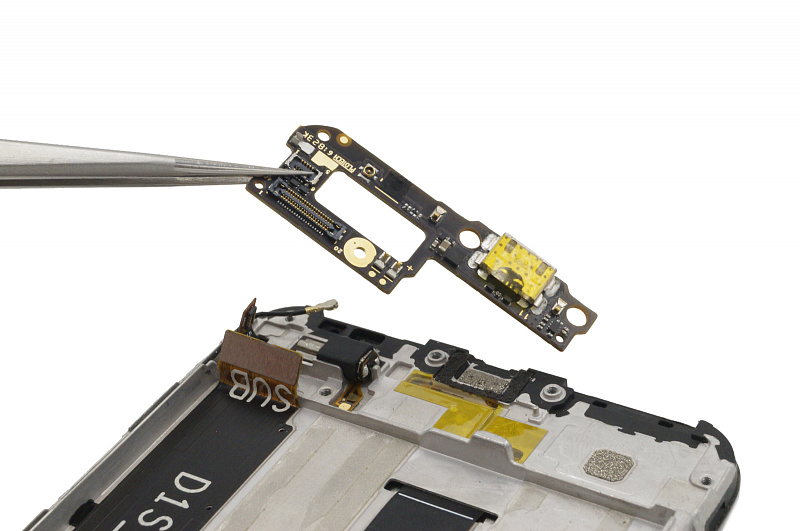

Следующий наш шаг – изъять маленькую плату, предварительно отключив от нее все шлейфы и кабели. Убирать её не нужно, она пригодится нам для теста дисплея.

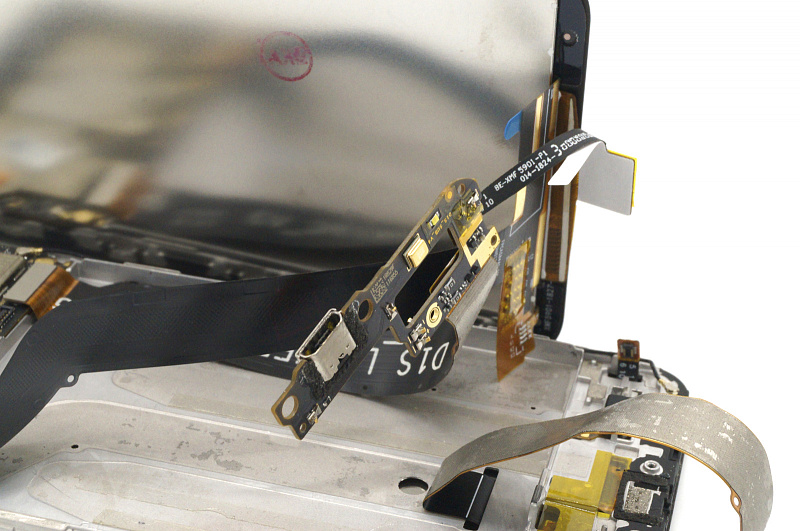

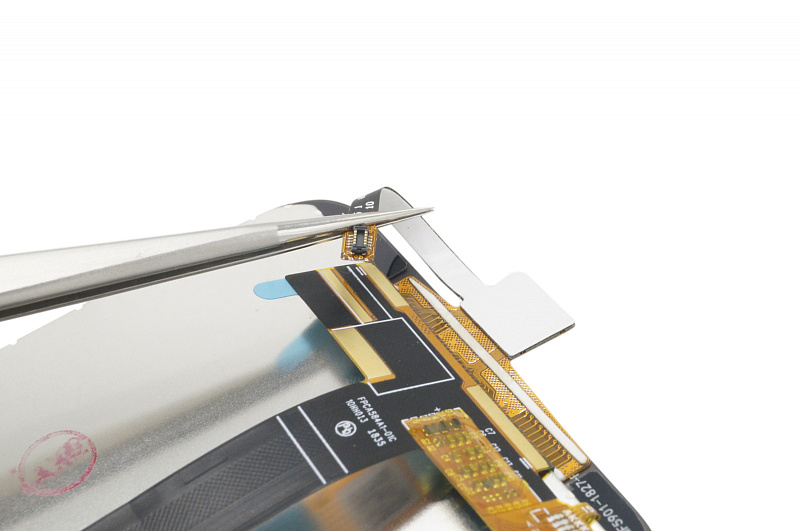

Самое время подключить все компоненты к плате. Подключаем основной шлейф дисплея к плате, а маленький шлейф к субплате, в свою очередь подключенную по межплатному шлейфу к материнской плате. Последней ухитряемся подключить батарейку.
Будьте осторожны, навесной монтаж создает определенные риски загибов и обрывов шлейфов.

Запускаем аппарат и проверяем работоспособность запчасти. Тестируем равномерность и яркость подсветки, а также отсутствие графических искажений и артефактов.
Проверка сенсора осуществляет двумя способами:
1. Действованием всех элементов управления программной оболочки (шторки, кнопки, иконки, ползунки яркости и боковые жесты управления, если таковые имеются) и перетаскиванием иконки любого приложения на рабочем столе по всей площади;
2. Включением специального режима отображения прикосновения к сенсорному экрану:
  • Приложение «Настройки»
  • Пункт «О телефоне / Об устройстве»
  • Многократное нажатие на строку «Номер сборки», до появления сообщения о включении режим разработчика
  • Возвращаемся на основной экран настроек
  • Прокручиваем вниз и находим появившийся пункт «Для разработчиков», переходим в него (на различных устройствах данный пункт меню может прятаться в «Специальных возможностях», «Дополнительных настройках», «Системных настройках» и т.д.)
  • Включаем пункт «Для разработчиков» и ищем внизу раздел «Ввод» «Отображать касания», готово – в точке прикосновения возникает координатная сетка и отображается линия, которая следует за прикосновением пальца, позволяя проверить каждый угол и грань на работу сенсора.
Запчасть проходит все проверки, а значит будем демонтировать старый дисплей. Отправляем телефон на термоковрик, с 99-ю градусами на 2 минуты.

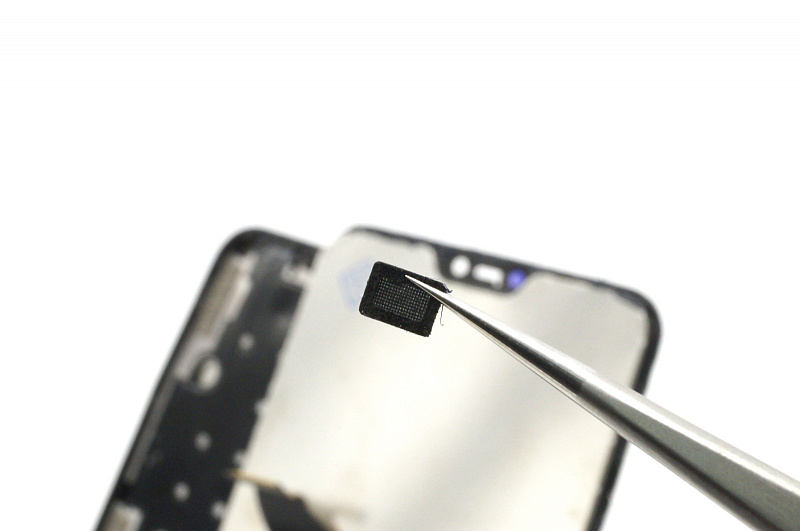

Дисплей здесь уже менялся, характерные следы засохшего клея и в целом несложный демонтаж это подтверждают. Дисплей в утиль, а сеточку разговорного динамика нужно будет перенести на новый.

С обратной стороны очищаем старый скотч под батарейку и наносим новый. Двух полосок акрилового двухстороннего скотча будет достаточно.

Очищаем поверхность дисплейной рамки от старого скотча, следов засохшего клея, пыли и грязи. Обезжириваем поверхность изопропиловым спиртом и наносим клей B-7000 ровным слоем по всем краям. Даем клею подсохнуть 5-10 минут.
Удаляем все транспортировочные и защитные пленки с дисплея и вклеиваем, вставив шлейфы в соответствующие отверстия в рамке.

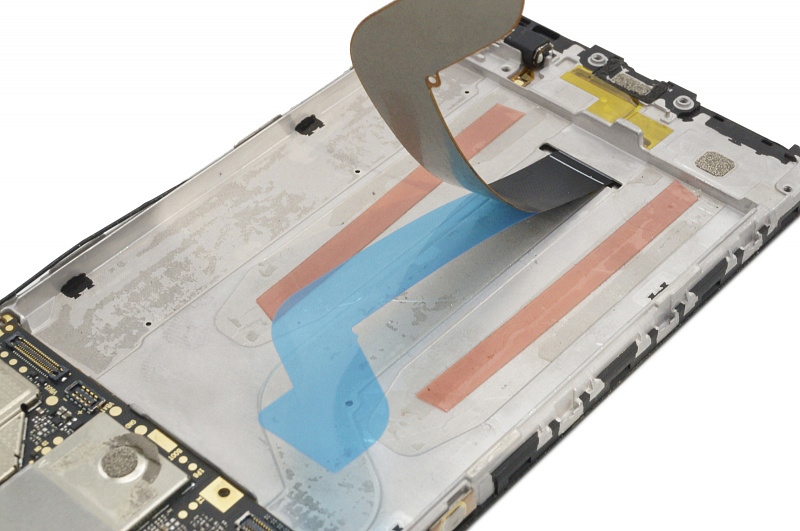

После установки модуля убираем пленку со шлейфа, двухстороннего скотча, прокладываем обратно межплатный шлейф и собираем телефон в обратном порядке.


Все готово!
