Как это работает: Qi

Александр
Qi (произносится [чи] (кит.) — пробуждающий внутреннюю энергию к действию) — стандарт индуктивной передачи электрической энергии от одного устройства к другому с небольшого расстояния. Он был утвержден в 2009 году «Консорциумом беспроводной энергии» и используется для зарядки смартфонов и других устройств. Принцип работы Qi основан на передаче энергии от базы приемнику посредством магнитного поля.

Схема Qi

Базовая станция (трансмиттер) состоит преобразователя переменного тока в постоянный, передающей катушки, сенсора силы тока и напряжения и контролера. Приемник (ресивер) содержит принимающую катушку, стабилизатор напряжения и контроллер.

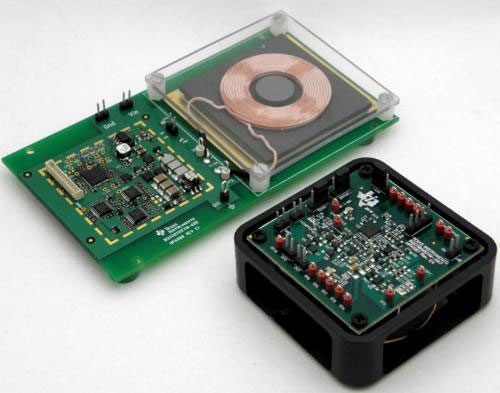

Texas Instruments Qi Dev Tool
В подключенной к электросети катушке базы возникает электромагнитное поле, которое передается катушке приемника, а от нее — к аккумулятору устройства.

Помимо передачи энергии стандарт Qi предусматривает обмен данными между устройствами, он используется для передачи информации о состоянии заряда аккумулятора и позволяет производить автоматическое отключение зарядного устройства.

Qi предусматривает два варианта мощности трансмиттера: до 5 ватт и до 120 ватт. Первый вариант способен заряжать смартфоны и часы, второй — планшеты. КПД беспроводных зарядных устройств составляет примерно 80%.

Смартфоны с поддержкой Qi
Как правило, смартфоны, которые поддерживают беспроводную зарядку «из коробки», относительно тяжелые (к примеру, Nokia Lumia 920 — 185 г при диагонали экрана 4,5 дюйма), поэтому производители иногда выводят на плату контакты, к которым подключается аксессуар — насадка с ресивером на корпус. В первом случае смартфоны считаются «Qi Integrated», во втором «Qi Ready».

Спецификация стандарта Qi бесплатна и доступна любому производителю. Поддержкой Qi оснащают свои смартфоны компании Nokia, HTC, Huawei, Motorola, LG, Asus, Samsung, Sony и другие. Всего развитием стандарта занимаются более сотни организаций.

Зарядные устройства стандарта Qi выпускаются массово, они относительно недорогие: китайские «ноунеймы» стоят от двадцати долларов, брендовые — от пятидесяти и выше.
