Ремонт наушников своими руками
всем, здра!
начну сразу.
перестало работать на оригинальных наушниках правое ухо, по началу думал что пипец кранты, придецца покупать новые. но подумав решил что проблема не в проводах а в переключателе на правом проводе, тот который делает + / -, стоп/плей. подумал каким бы образом этот пульт разобрать. Кстати процедура не из сложных:

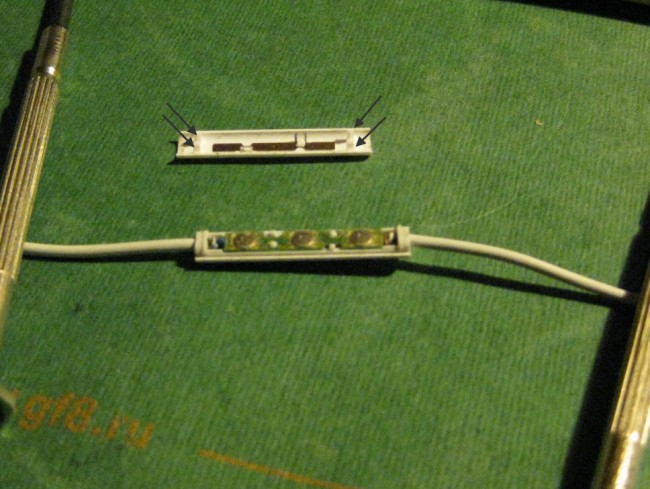

1. берем точную отвертку, ну та которая, типа часовая, с плоским шлицом. и вставляем ее между пластин, и пытаемся аккуратно снять заднюю часть, то есть нижнюю она прикрепляется на защелках к корпусу.
Скрытый текст

2. при снятой задней крышке появляется маленькая печатная плата с кнопками управления. эта плата отгибается легко и держится она с нижней части, там где кнопа минус, туда идут оставшиеся провода управления.
Скрытый текст

Скрытый текст

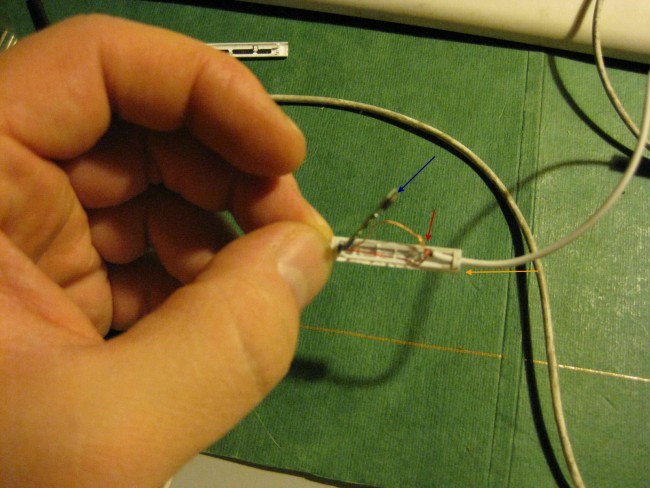

вот здесь видно что синяя стрелка показывает на маленький чип, который имеет острые края, и походу он самый перетер провод на наушник. перетертое место обозначил красной стрелкой.
3. теперь нам необходим сам процесс ремонта: берем протягиваем провод внутрь пульта по желтой стрелке. до самого наушника, так будет удобней работать. разогретым паяльником нагреваем и отжигаем кусочек резиновой оплетки, примерно 7-10 мм, там на удивление появилось три провода, медный-зеленый-красный, распиновка следующая: медно-красный это на правое ухо, а медно-зеленый это на левое идет, зеленый нам не нужен.
ну вот наживив и припаяв провода остается самое сложное так это попытаться собрать все обратно, и в будущем не пользоваться кнопками на гарнитуре. особенное кнопой+
всем удачи и извините за сумбурную тему, если что не так, то тапками не пинайте и если надо перенесите тему в соответствующий раздел.

UPD: дополнение от автора bossvadim

купил айфон с рук и дали оригинальные наушники.домой пришёл и заметил что их еле слышно и при том без басов. с проводом проде все хорошо. ну и захотел разобрать и посмотреть.

проблема в том что между мембраной и сеткой есть тоненький слой ткани какой-то. и вот между этой тканью и сеткой со временем забивается эта "грязь". я разобрал наушники так: с обеих сторон вокруг наушника сжал пальцами(сильно). они немного сузились и хватило места для концелярского ножа чтоб дальше раздвинуть. только не нужно торопиться. так как там клей...так вот. наполовину я уже разобрал. далее аккуратно иголкой прошёл вокруг динамика чтоб разрезать клей. и потом также отделил динамик от сеточки. вот тут и бяка. иголкой потом я выковорил атно этот кусочек ткани. и саму сеточку помыл с гелем для посуды. высушил и обратно собрал добавив немного термоклея. работали как новые!! повторю всё нужно делать аккуратно, так как пластмасс очень магкий.
