Совершенно неожиданно для всех компания Apple вчера начала принимать заказы на планшетные компьютеры iPad mini с дисплеем Retina в ряде стран. С одной стороны, жители нашей страны могут расстроиться из-за того, что Россия не попала в число стран первой волны продаж, но с другой стороны официальные продажи новых планшетных компьютеров американской компании стартуют уже послезавтра, 15 ноября. Получается, что разница между странами первой волны и РФ составит всего три дня, чего не бывало ранее.

Мастера из мастерской iFixit, специализирующейся на ремонте техники калифорнийской компании, не упустили шанса заполучить в свои руки экземпляр новенького планшета Apple для того, чтобы неспешно разобрать его и внимательно изучить все то, что скрыто от посторонних глаз в невероятно тонком и легком корпусе.
Teardown 2

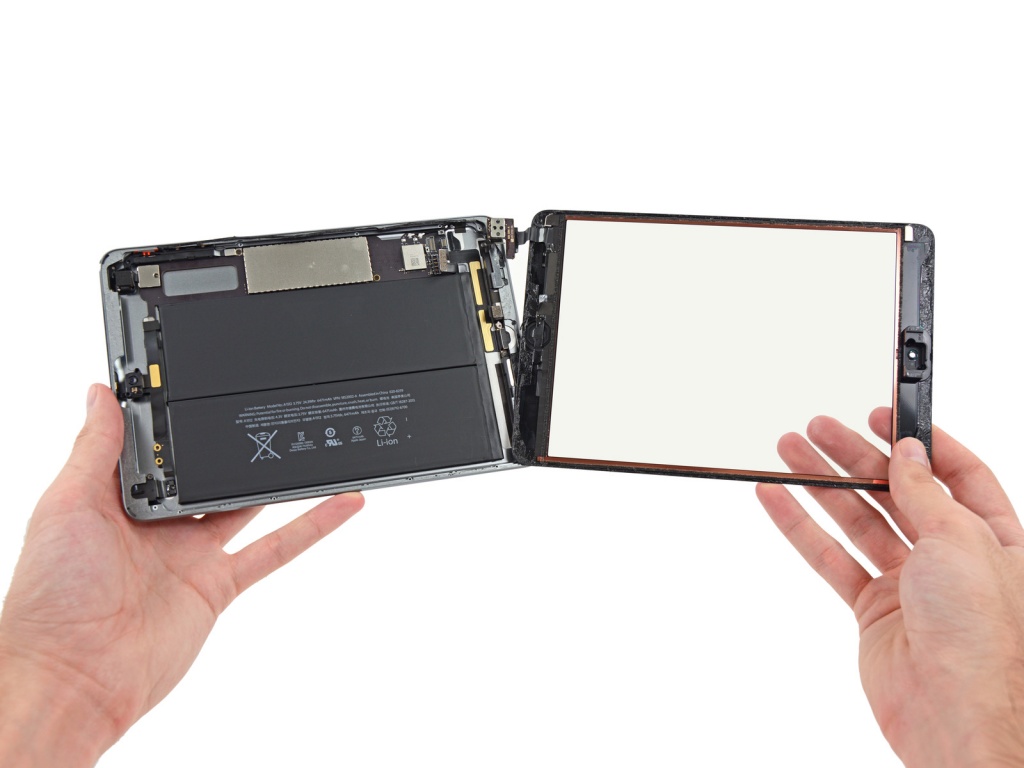

Как уже было известно, вторая по счету версия мини планшета Apple отличается от своего предшественника долгожданным дисплеем повышенного разрешения Retina, процессором Apple A7 с сопроцессором движения М7 и незначительно увеличившейся (на 0.3 миллиметра) толщиной самого устройства. Но не стоит ругать инженеров американской компании: при незаметном невооруженным взглядом увеличении толщины, они смогли уместить в тонком корпусе новинки почти в полтора раза более емкую аккумуляторную батарею (6471 мА).
Teardown 3

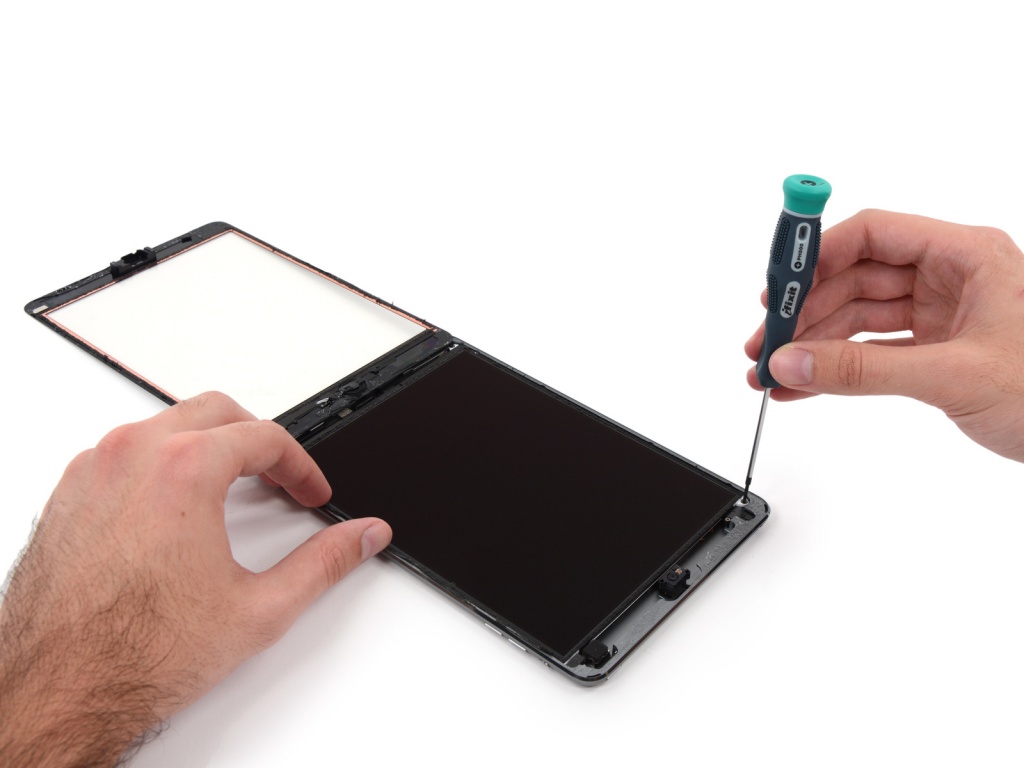

iFixit досталась модель с экраном компании LG, имеющим разрешение 2048 х 1536 пикселей с показателем плотности точек на дюйм, равным 326ppi. Сам по себе экран сильно похож на тот, что применяется в планшетном компьютере iPad Air, а сенсорный контроллер Broadcom BCM5976 абсолютно аналогичен тому, что используется в телефонах iPhone 5 и iPhone 5s.
Teardown 4

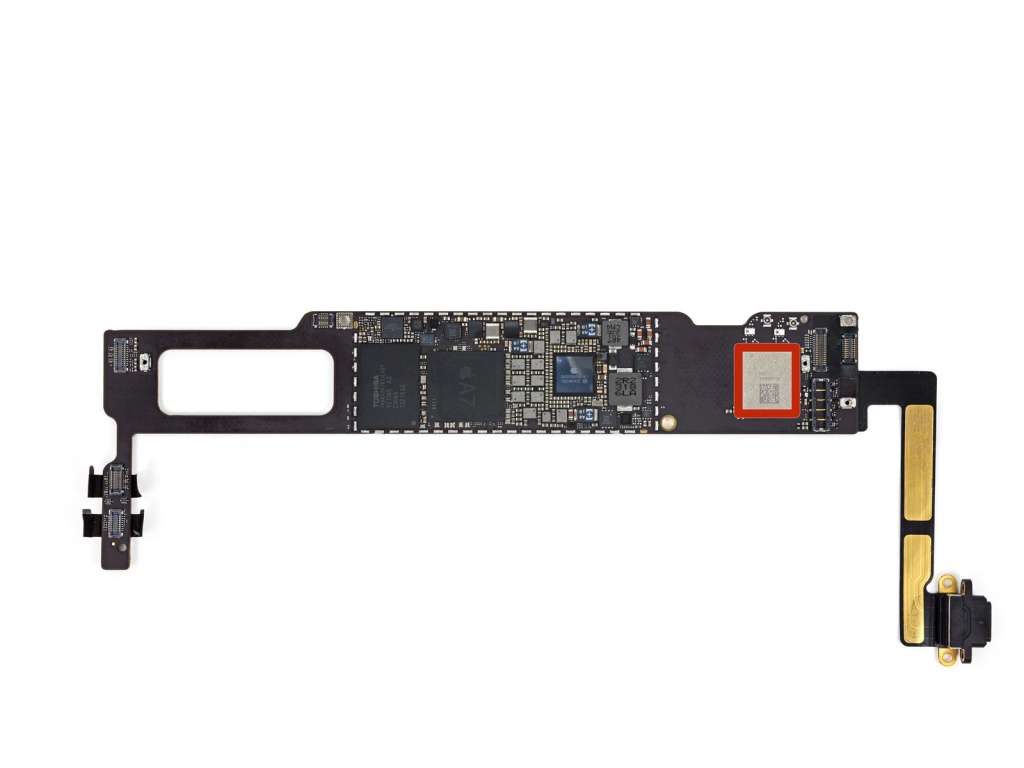

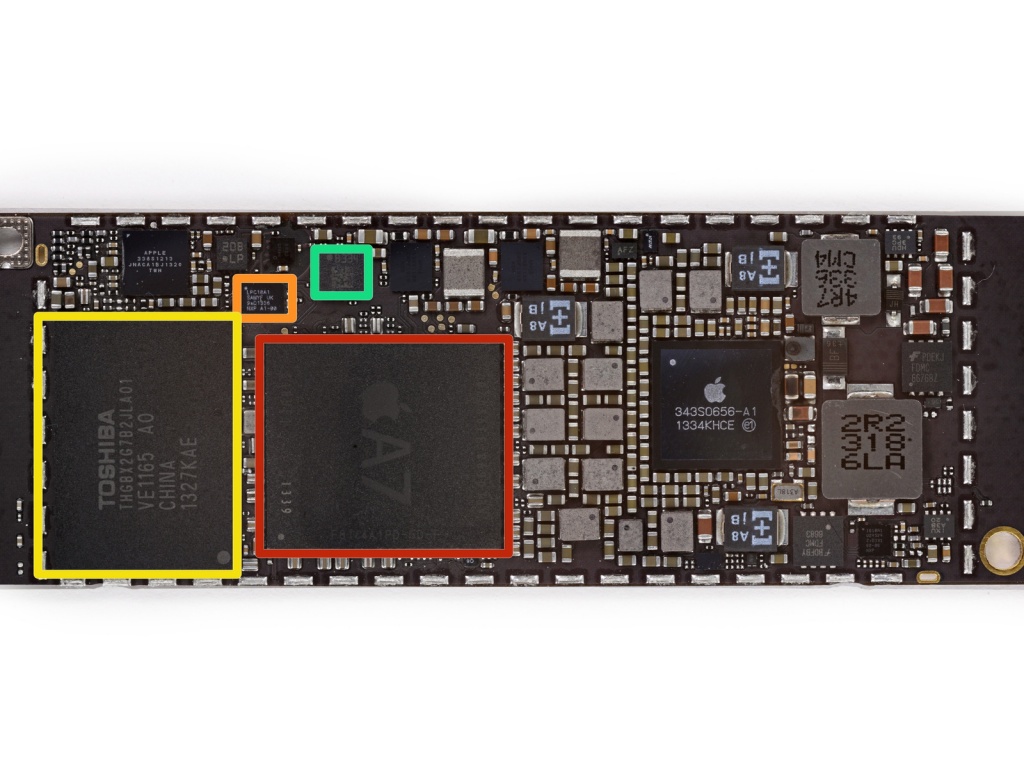

Материнская плата в iPad mini Retina практически во всем идентична аналогичной части iPad Air с той лишь разницей, что в мини-версии планшета Apple используется стандартный процессор А7, точно такой же, как и в iPhone 5s. Как известно, планшетный компьютер iPad Air получил немного «прокачанный» процессор с тактовой частотой на 100 Мгц выше. Скорее всего, такое решение связано с тем, что более компактные размеры iPad mini не позволяют добиться охлаждения, необходимого для разогнанной версии процессора.
Teardown 6
Фронтальная камера устройства имеет обозначение 821-1752-А, разрешение 1.2 Мп и способна снимать видео 720р. Роль основной камеры в устройстве выполняет уже давно всем знакомая камера iSight разрешением 5 Мп. Модуль беспроводной передачи данных Wi-Fi с обозначением USI 339S0213 полностью аналогичен таковому в iPad Air. В устройстве установлен 1 гигабайт оперативной памяти LPDDR3 DRAM.

Teardown 7
Общая оценка ремонтопригодности новинки Apple: 2 балла из 10 возможных. Если кому интересно, то вот несколько фактов по этому поводу:

 — дисплей и защищающее его стекло не склеены вместе, так что они могут быть заменены по отдельности друг от друга;
 — аккумуляторная батарея устройства не припаяна ни к материнской плате, ни к каким-либо другим компонентам;
 — большое количество клея. используемого для крепления таких элементов, как стекло, аккумулятор, две камеры и различные кабели, делают самостоятельный ремонт слишком сложным занятием;
 — разъем Lightning припаян к материнской плате.


Источник: iFixit
